9
Монтаж
116
Монтаж

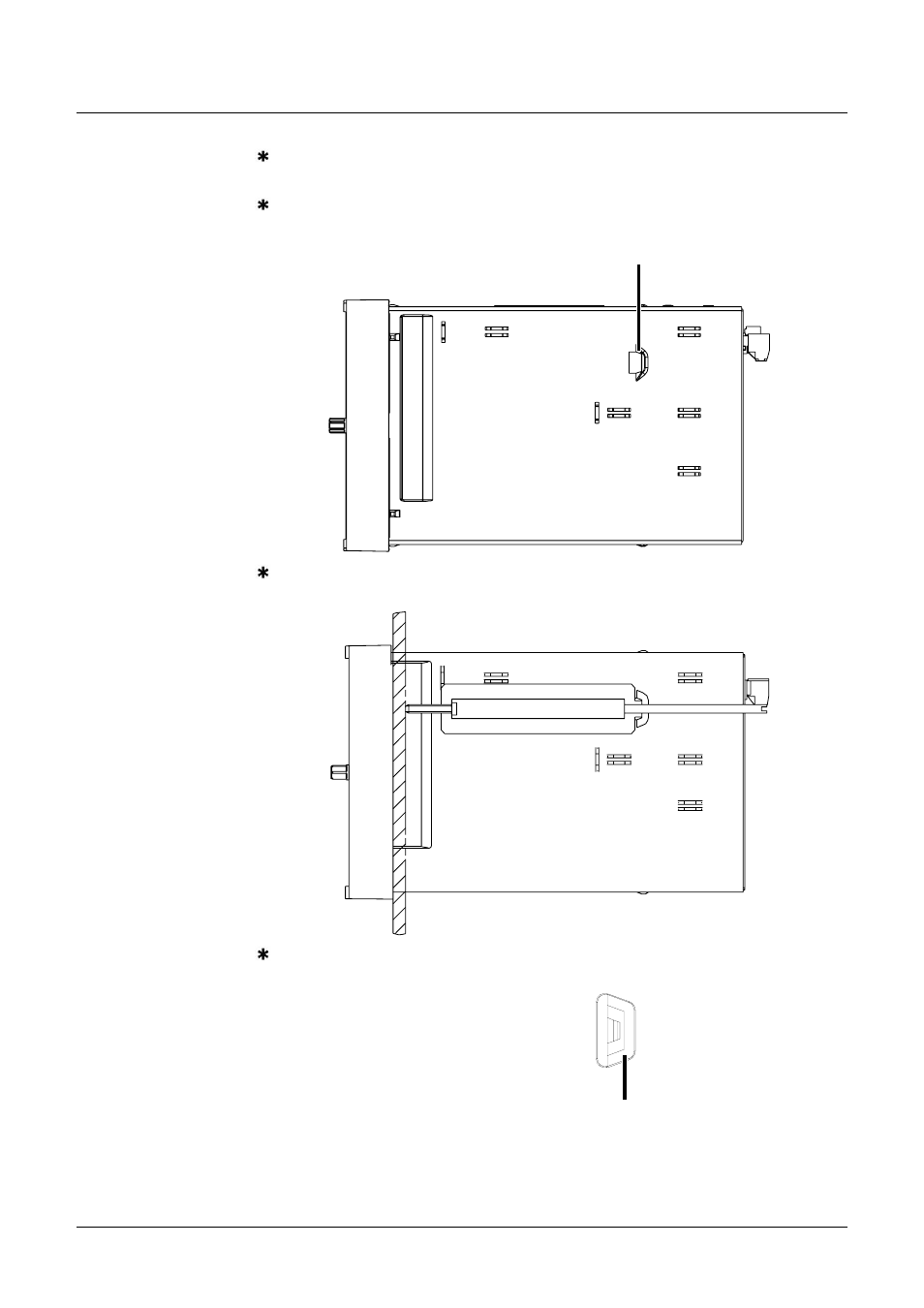

Вставьте экранный регистратор в выемку распределительного щита
спереди.
Проденьте два крепежных элемента с задней стороны распредели-
тельного щита в боковые выемки корпуса. Плоские бока крепежных
элементов должны прилегать к корпусу.
Выемка для крепежного элемента
Уприте крепежные элементы в заднюю стенку распределительного щи-
та и равномерно затяните.
Остальные выемки для крепежных элементов закройте прижимными
пластинами.
Прижимная пластина
