2 Описание прибора
14
Строка каналов
(Представление
канала)
В строке каналов выводятся измеренные значения активных каналов и их
единицы измерения в виде:
- измеренного значения
- шкалы градаций или
- столбиковой диаграммы
В качестве альтернативы, можно полностью отключить заглавную строку
(строку данных канала).
В зависимости от режима индикации, дополнительно могут отображаться
сигналы тревоги и нарушения границ допустимого диапазона значений.

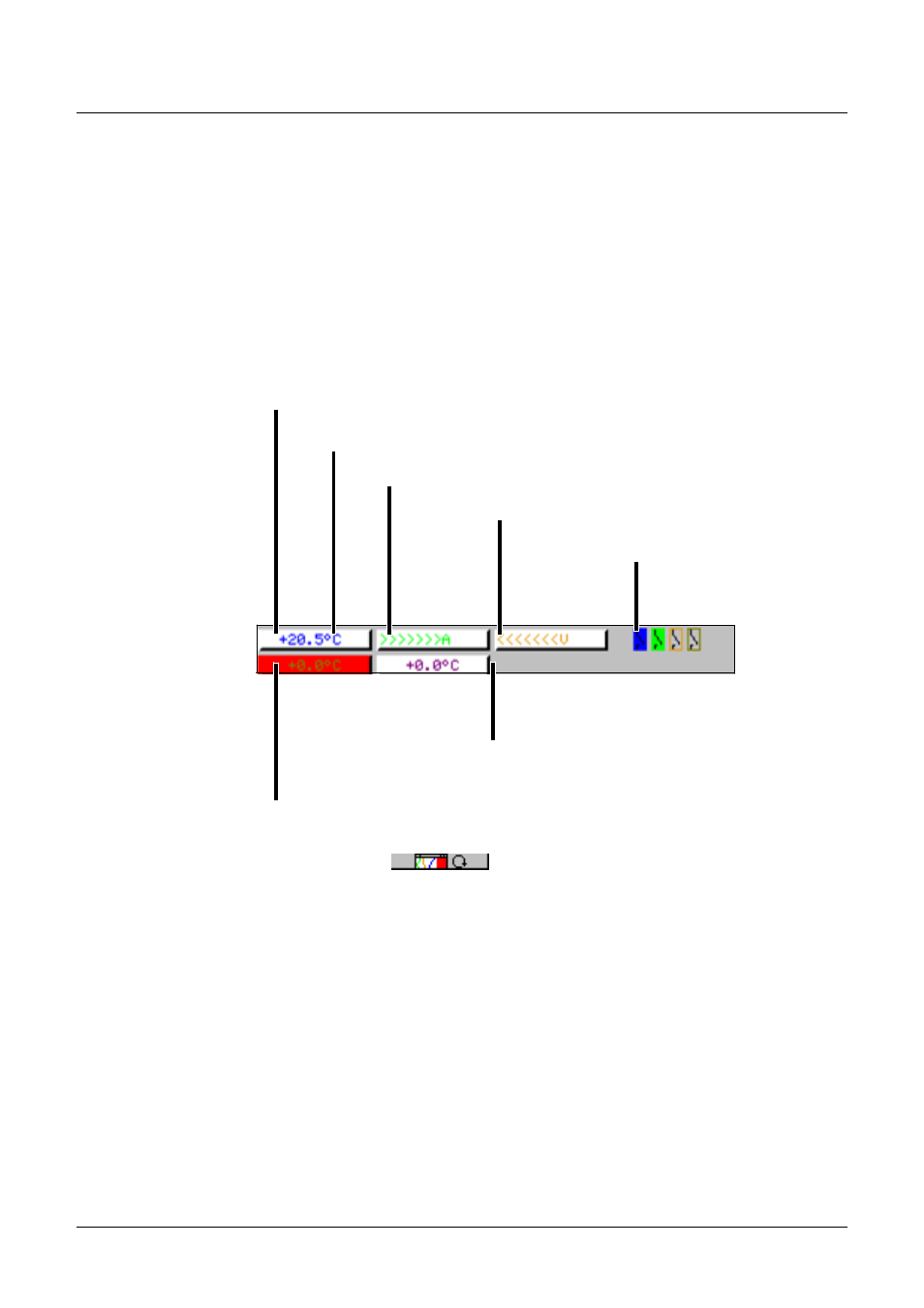

Пример: Измеряемые значения (мелкие)
Единицы измерения
Численный вывод
Измеряемые значения выводятся в числовой форме.
Выход за верхнюю границу допустимого диапазона
Выход за нижнюю границу
допустимого диапазона
Состояние двоичных
линий
ВЫКЛ
Если канал "отключен", то сведения
полностью отсутствуют
Сигнал тревоги
Если активен сигнал тревоги (например, выход за допустимые
границы), измеренное значение подсвечивается красным
Выбор и визуальное оформление строки каналов управляются параметра-
ми Задание параметров Î Вид графика Î Представление канала или при
помощи клавиши
.
При помощи параметров Задание параметров Î Вид графика Î Вывод
данных канала Î Канал 1 … 6 можно отключать вывод данных отдельных
каналов в строке каналов. Это особенно целесообразно при выводе в ре-
жиме шкалы градаций или столбиковой диаграммы, которые занимают
больше места на экране. Данные каналов, вывод которых был отключен,
тем не менее, продолжают записываться, и впоследствии их можно вывести
в виде графика.
2.3 Аналоговые входы
Внутренние анало-
говые входы Экранный регистратор может быть оснащен аналоговыми входами в коли-
честве от 3 до 6. В конфигурации аналоговых входов (Глава 4.2. "Таблица
параметров конфигурации") они обозначаются Аналоговый вход 1 … 3 (1
… 6).
