5
Программа Setup
87

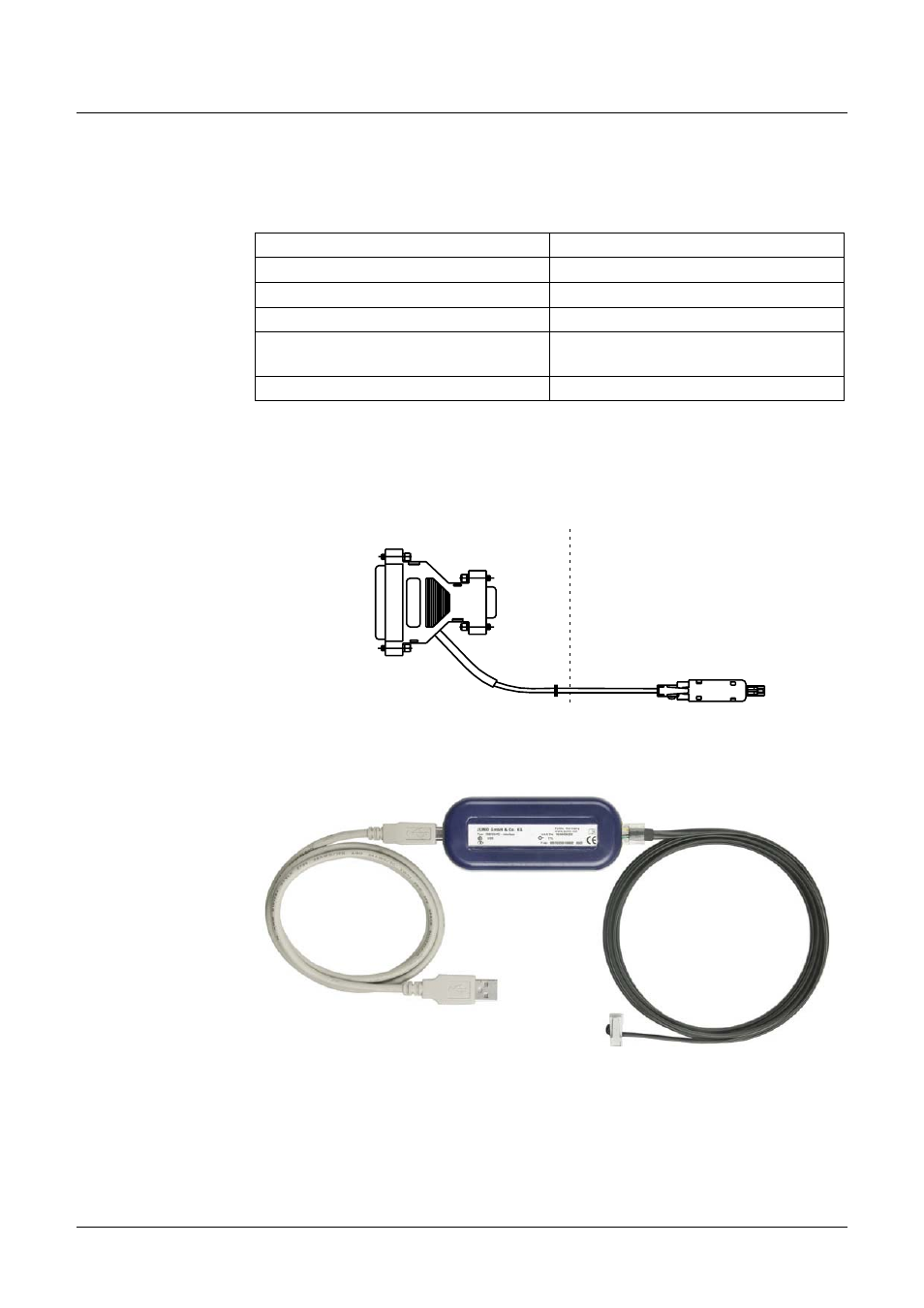

5.6.2 Передача через интерфейс
Передача данных возможна через один из следующих интерфейсов:
Экранный регистратор
ПК
Интерфейс Setup
RS 232
Интерфейс Setup
USB
RS 232
RS 232
RS 485
RS 485
(Плата или преобразователь)
Ethernet Ethernet
Ö
За сведениями о настройке параметров интерфейса обращайтесь к
Главе 4.2.10 "Конфигурация - Интерфейс".
Setup - RS232
Для этого следует использовать интерфейсный кабель (включая адаптер).
Кабель можно приобрести в качестве принадлежности к экранному регист-
ратору.
Адаптер
ПК
Прибор
TTL/RS 232
Преобразователь
Setup - USB
Для этого следует использовать интерфейсный кабель (включая адаптер).
Кабель можно приобрести в качестве принадлежности к экранному регист-
ратору.
Ö
См. руководство по монтажу B70.9720.3.
RS 232
Ö
Сведения о разводке контактов разъема можно найти в описании ин-
терфейса B 70.6510.2.0.
RS 485
Ö
Сведения о разводке контактов разъема можно найти в описании ин-
терфейса B 70.6510.2.0.
