2 Описание прибора
13
Строка со-

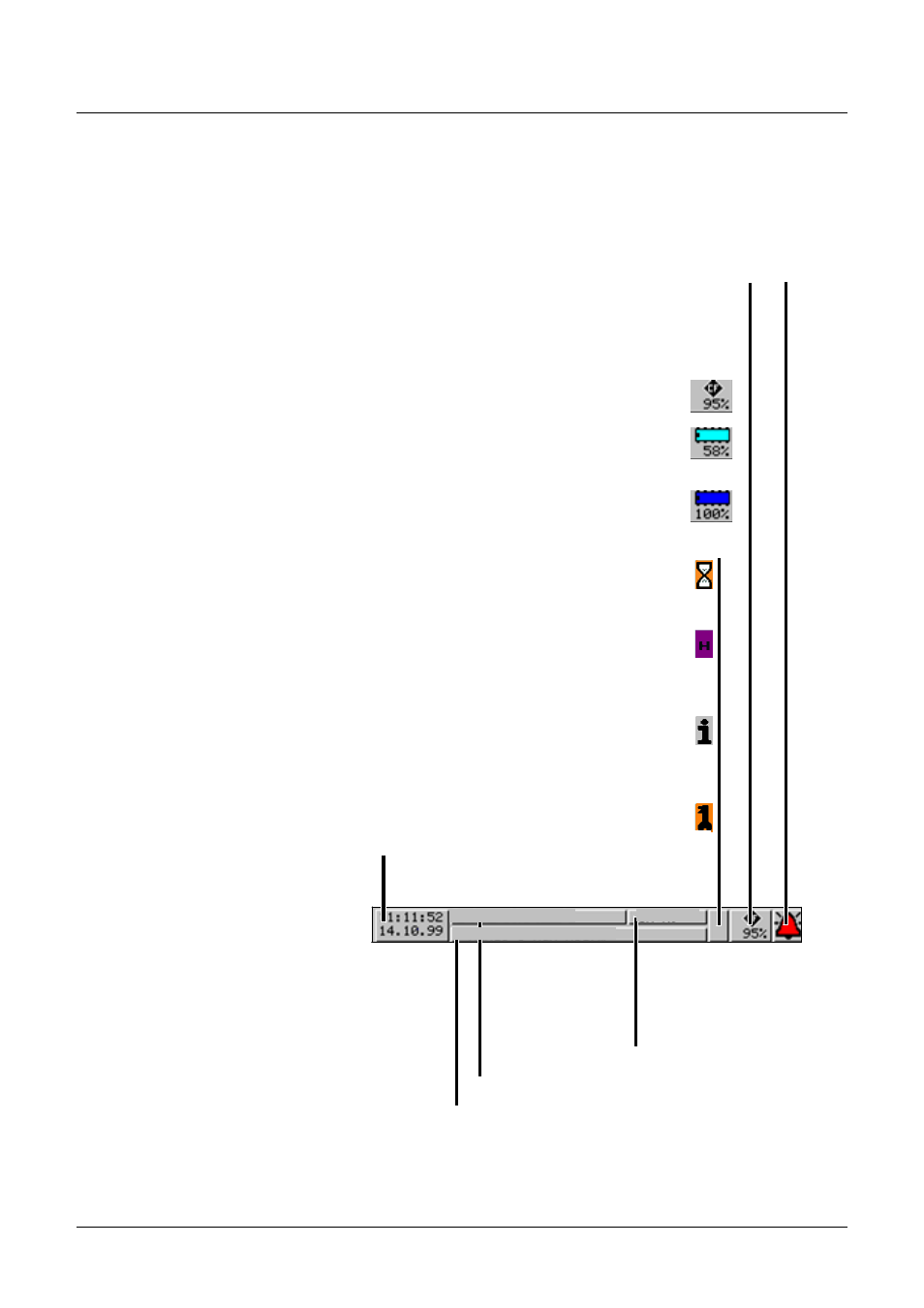

стояния В верхней части экрана отображается строка состояния. Она содержит сведения о
важных операциях или режимах. Строка состояния отображается всегда, незави-
симо от того, выполняется управление, задание параметров или конфигурирова-
ние.
Канал 1 Сигнал Max
Сигнал тревоги
Если был выдан сигнал тревоги (выход за допустимые границы), в этом поле мигает
символ колокольчика.
CF-карта / внутреннее ЗУ
Показывает свободную емкость CF-карты или внутреннего ЗУ в процентах. При
сигнале тревоги "Нехватка памяти" или ошибке чтения-записи на CF-карте это
поле подсвечивается желтым и символ мигает. Сообщение об ошибке можно
проверить в меню "CF-карта" (Глава 3.6 "Карта CompactFlash").
Емкость CF-карты
свободная емкость внутреннего ЗУ при считывании на CF-карту
(отображается блок ЗУ бирюзового цвета)
свободная емкость внутреннего ЗУ (считывание через интерфейс)
(отображается блок ЗУ темно-синего цвета)
Песочные часы отображаются когда прибор выполняет какое-либо
действие, и поэтому не реагирует на управление
"H" сообщает о том, что выводимые на экран измеренные значения относятся
к прошлому. Выводятся данные, записанные в памяти FLASH.
При возникновении неполадки, в этом месте мигает "i". В окне "Сведения о
приборе" (v Глава 3.7 "Сведения о приборе") можно узнать причину неполадки.
Если клавиатура заблокирована, на этом месте мигает символ ключа.
Время и дата
Вывод текущего времени и даты
Символическое имя прибора (до 16 знаков)
Вывод последней записи в списке событий
Текущая скорость протяжки
графика
Цвет фона:
серый = нормальный режим,
синий = временной режим,
оранжевый = режим событий
Регистратор 1 1 ч/р.
