10 Электрическое подключение
122

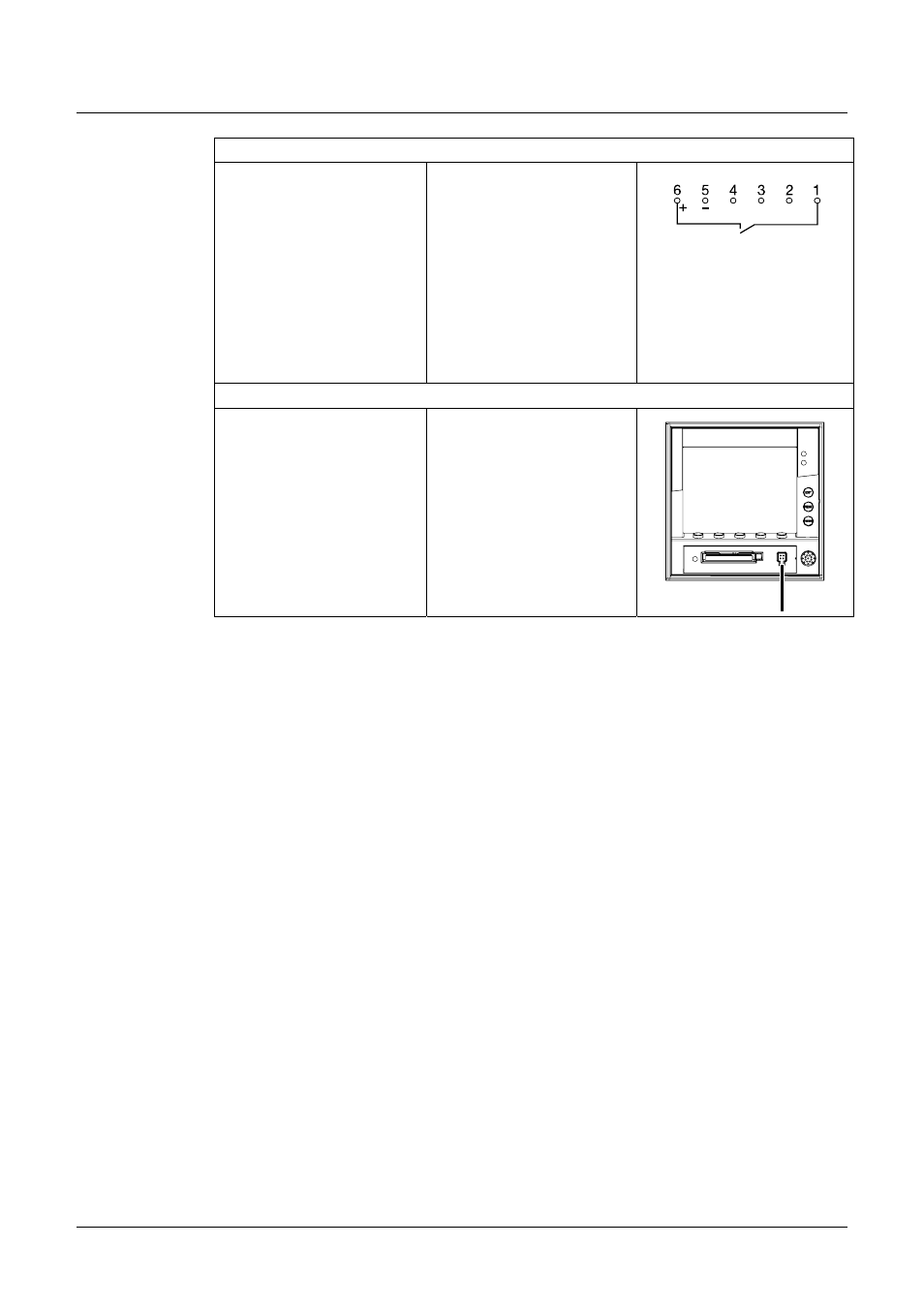

Двоичные входы (типовое дополнение)
Электрическое питание
24 В/50 мА
Двоичные входы
управляемые напряже-
нием
LOW = -3 … +5 В=
HIGH = 12 … 30 В= 33.
6 +24 В
5 GND
4 Двоичный вход 1
3 Двоичный вход 2
2 Двоичный вход 3
1 Двоичный вход 4
Пример:
Двоичный вход 4, управ-
ляемый встроенным пи-
танием
Интерфейс Setup (включен в объем поставки)
Интерфейс Setup нахо-
дится на передней сто-
роне под крышкой для
CompactFlash-карты.
Интерфейс Setup
