Обзор системы
6.1 Блокировочный модуль MGB-L.-…

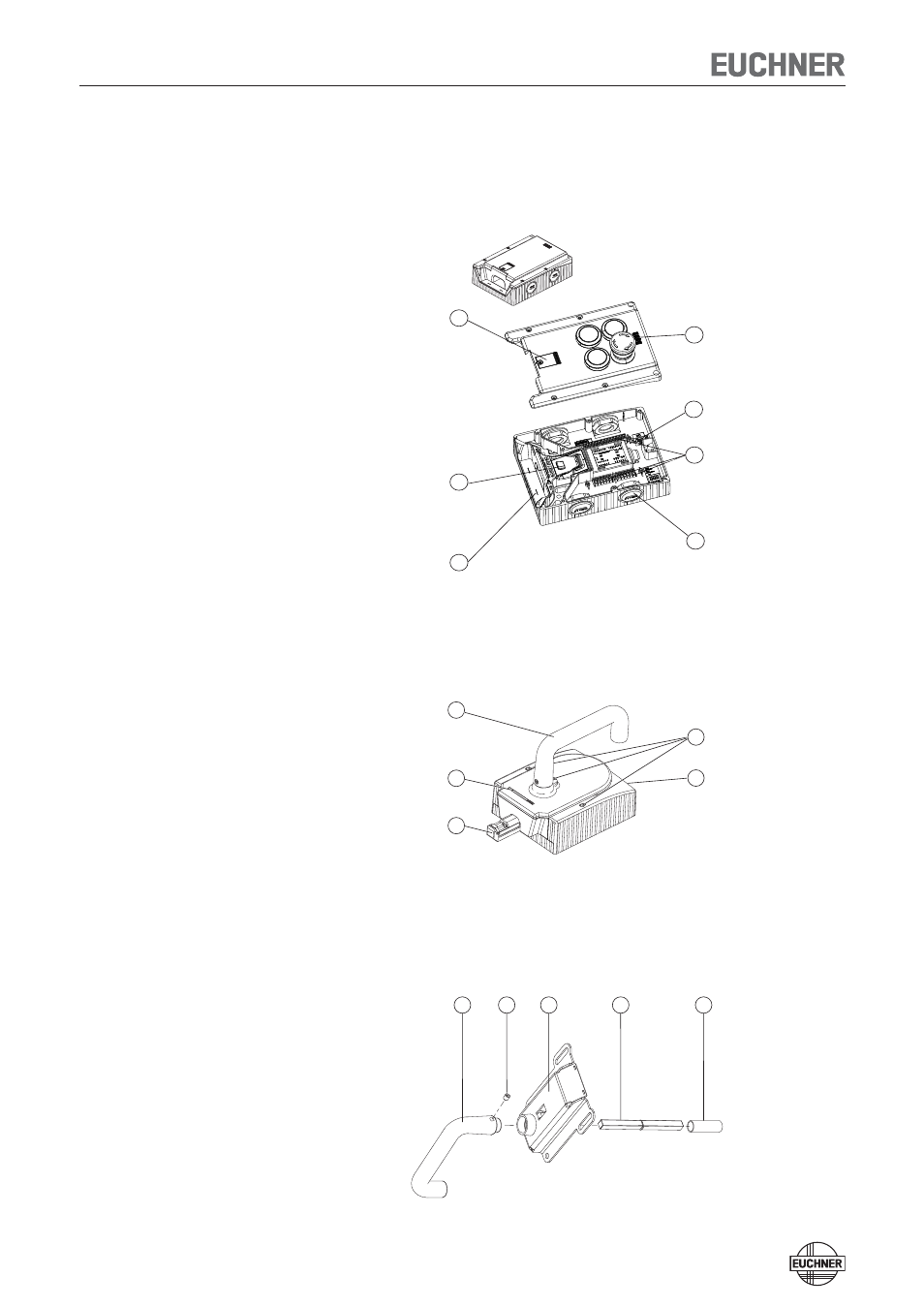

Рис. 1. Блокировочный модуль MGB-L.--…
6.2 Модуль ручки MGB-H-…
Рис. 2. Модуль ручки MGB-H-…
6.3 Разблокировка для эвакуации MGB-E-… (опция)
Рис. 3. Разблокировка для эвакуации MGB-E-…
1
2
3
5
7
4
6
Пояснения:
ᕃ Крышка для вспомогательного разблокиро-
вания
ᕄ Светодиодные индикаторы
ᕅ DIP-выключатели
ᕆ Клеммы X2–X5
ᕇ Блокировочная защелка
ᕈ В зависимости от модели:
кабельный ввод M20x1,5 или штекерный
разъем
ᕉ Вспомогательная маркировка для соблюде-
ния макс. допустимого монтажного расстоя-
ния
Указание.
В зависимости от модели в крышку могут быть
установлены дополнительные элементы управ-
ления и индикации; в комплект может входить
монтажная пластина.
См. прилагаемый технический паспорт.
1
2
3
3
4
Пояснения:
ᕃ Дверная ручка
ᕄ Фиксаторы для крепления крышки и пере-
становки ручки
ᕅ Откидная блокировочная вставка (опция:
вторая, автоматически выдвигаемая блоки-
ровочная вставка)
ᕆ Ригель
Указание.
В зависимости от модели возможно наличие
монтажной пластины.
См. прилагаемый технический паспорт.
1
2
3
4
5
Пояснения:
ᕃ Дверная ручка
ᕄ Потайной винт
ᕅ Крышка
ᕆ Ось ключа 8 x 8 мм (возможна разная
длина)
ᕇ Защитная втулка
Указание.
В зависимости от модели возможно наличие
монтажной пластины.
См. прилагаемый технический паспорт.
