28
Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
10.10 Указания по эксплуатации в цепи выключателя AR
Время срабатывания системы
В отличие от выключателя CES-AR блокировочный модуль имеет большее время реакции (см.
разделы 12 Технические характеристики, страница 31 и 12.1 Типичное время срабаты-
вания системы, страница 32).
Подключение цепи выключателя AR
Во избежание замыканий через цепь заземления электрическая разводка выполняется по
схеме «звезда» (см. рис. 19).
Важно: объединение проводов в общий жгут

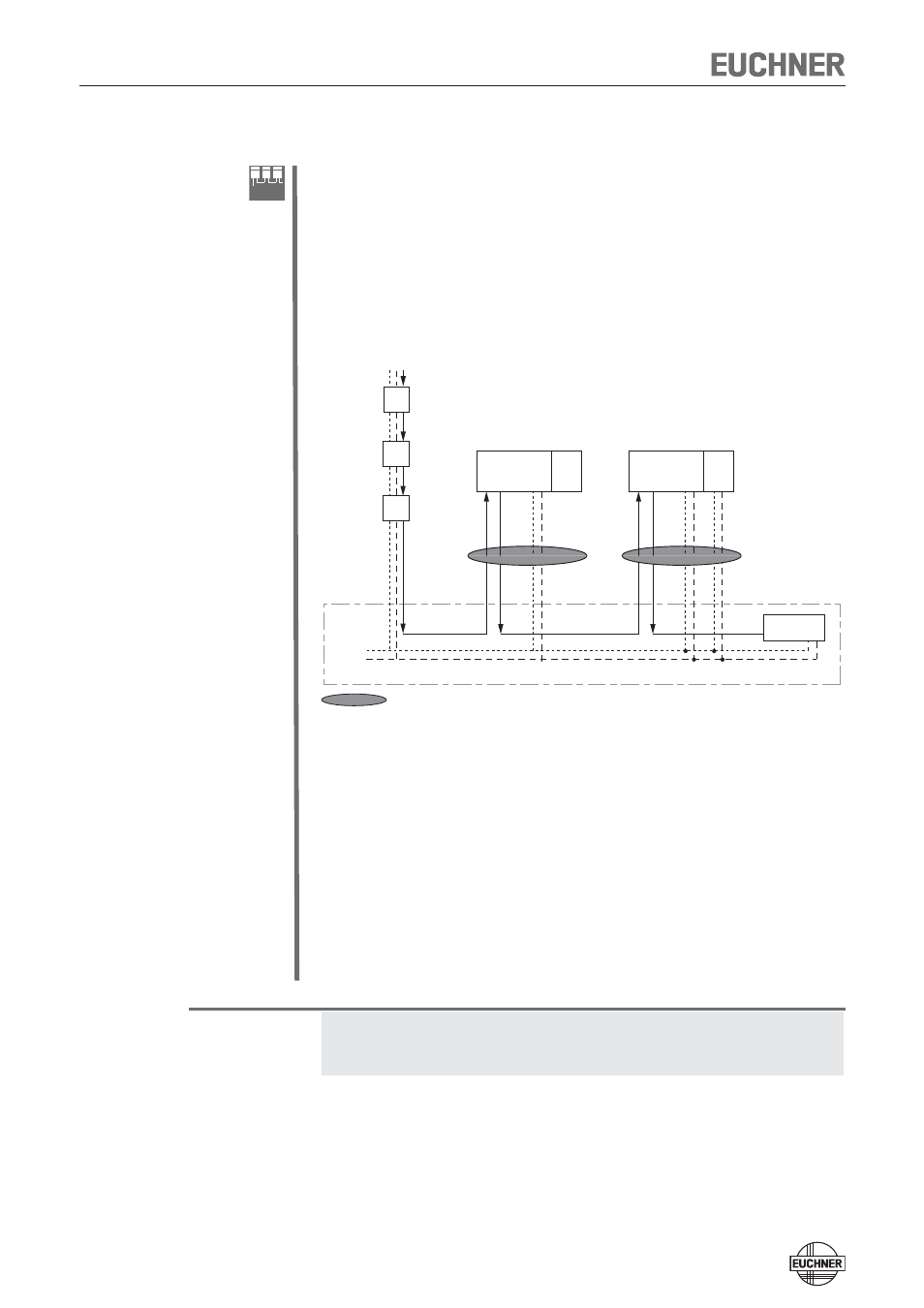

Рис. 19. Централизованная разводка цепи выключателя CES-AR в распределительном
шкафу
Выходной ток
Предохранительные выходы MGB имеют максимальный выходной ток, который меньше, чем у
выключателя CES-AR (см. раздел 12 Технические характеристики, страница 31).
Количество устройств в цепях выключателей
В цепи только с выключателем MGB возможно последовательное подключение до 10 устройств.
В смешанных цепях выключателей (например, MGB вместе с CES-AR) максимальное число
устройств также не превышает десяти.
Выполнение сброса в цепях выключателей
Важно!
Если для сброса в цепях выключателей AR применяется вход сброса (RST), необходимо
выполнить сброс одновременно для всех устройств в цепи. Сброс отдельных выключателей
ведет к появлению ошибок.
AR
#%3 !2
Замыкающий штекер
#%3 !2
#%3 !2
ª¦¥
-'" , !2
¸ЖАЕНЛЙУЕ»П
&)!&)"
&)!&)"
&/!&/"
&)!
&)"
&/!
&/"
5" 6 5! 6
-'" , !2
&)!&)"
&/!&/"
&)!
&)"
&/!
&/"
5" 6 5! 6
&/!&/"
