15
Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
4 шт. M6
2 шт. M6
Вырез для разблокировки для эвакуации
Момент затяжки: 4 Нм
Рекомендованный крепежный материал:
Для крепления блокировочного модуля на монтажной пластине:
ВИНТ С ЦИЛИНДР. ГОЛОВКОЙ DIN 912-M6X25-8.8 ZN
Для крепления модуля ручки на монтажной пластине:
ВИНТ С ЦИЛИНДР. ГОЛОВКОЙ DIN 7984-M6X10 ZN

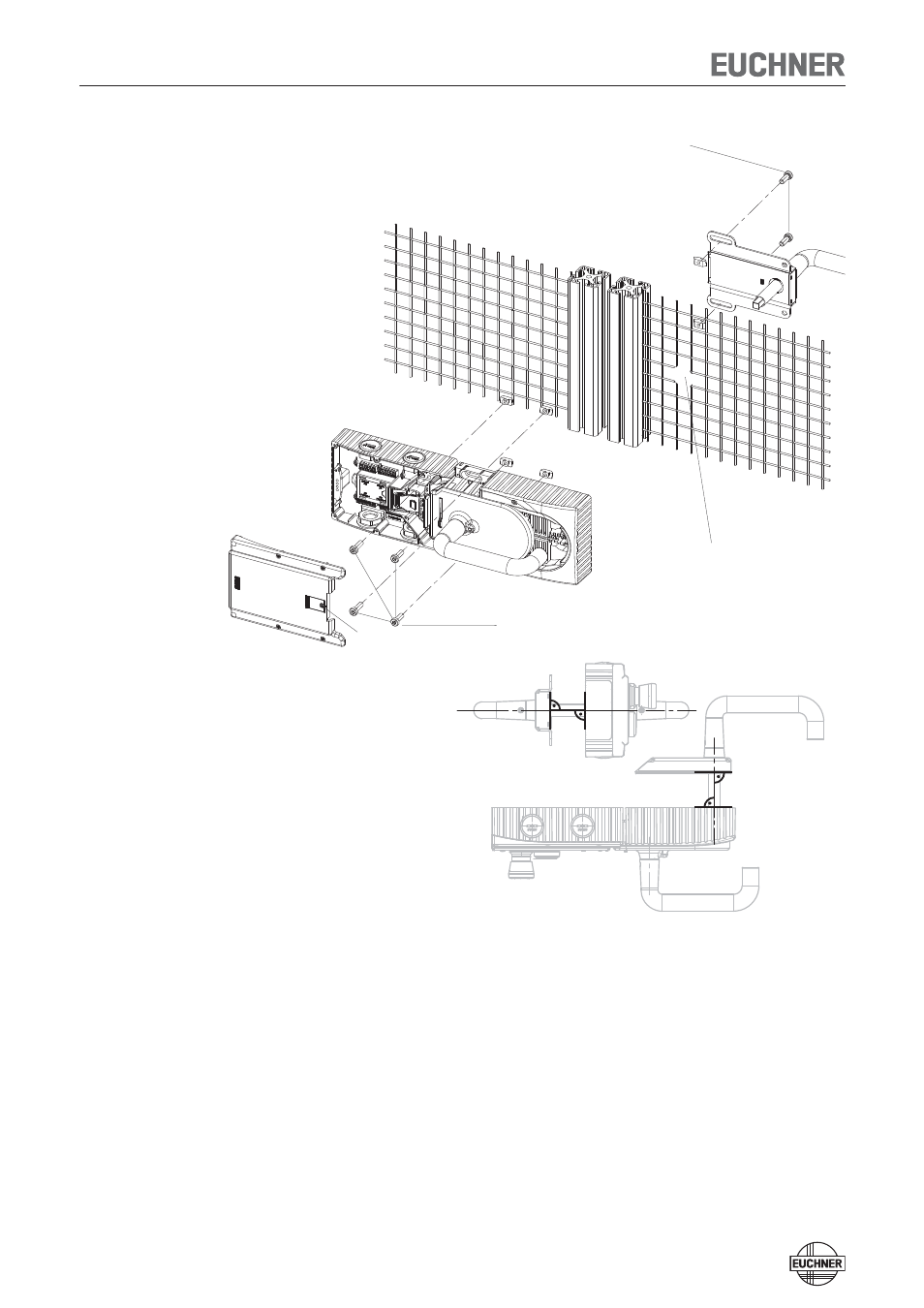

Рис. 8. Пример монтажа для двери с правым упором (обзорное изображение)
