10.3 Требования к соединительным проводам
Осторожно!
Поломка или неверная работа устройства из-за несоответствующих соединительных про-
водов.
При использовании соединительных проводов других типов действительны требования,
представленные в таблице ниже. В случае несоблюдения этого требования компания
EUCHNER не несет ответственности за безопасную работу.
Необходимо учитывать следующие требования к соединительным проводам:
Параметр
Значение
Единица
Мин. поперечное сечение жилы
0,13
мм²
R макс.
60
км
C макс.
120
нФ/км
L макс.
0,65
мГ/км
10.4
Указания по прокладке проводов
Все соединительные провода MGB следует объединить в общий жгут.
Важно: объединение проводов в общий жгут

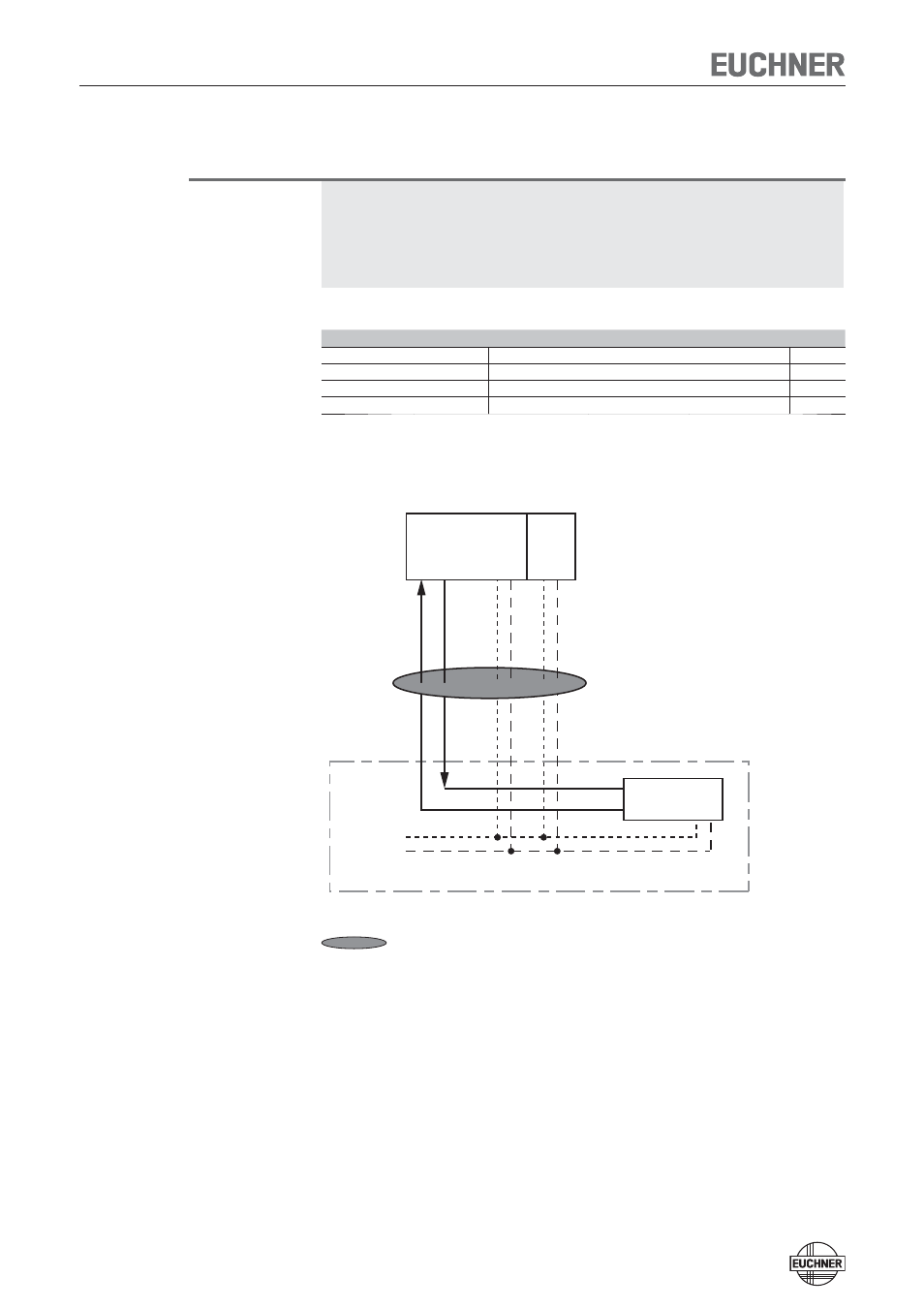

Рис. 15. Предписанная прокладка проводов
ª¦¥
+ 24 В
пост. тока
Электрошкаф
-'" ,
&)!
&)"
&/!
&/"
5" 6 5! 6
