Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
9
Защита от влияния окружающей среды
Необходимым условием для продолжительной и безупречной работы является защита систе-
мы от посторонних частиц, например, стружки, песка, материалов для струйной обработки и
т. д., которые могут попасть в блокировочный модуль и модуль ручки. В связи с этим требуется
выбрать соответствующее положение для установки.
Следует закрывать устройство при выполнении лакокрасочных работ!
ОТКРЫТО
ЗАКРЫТО

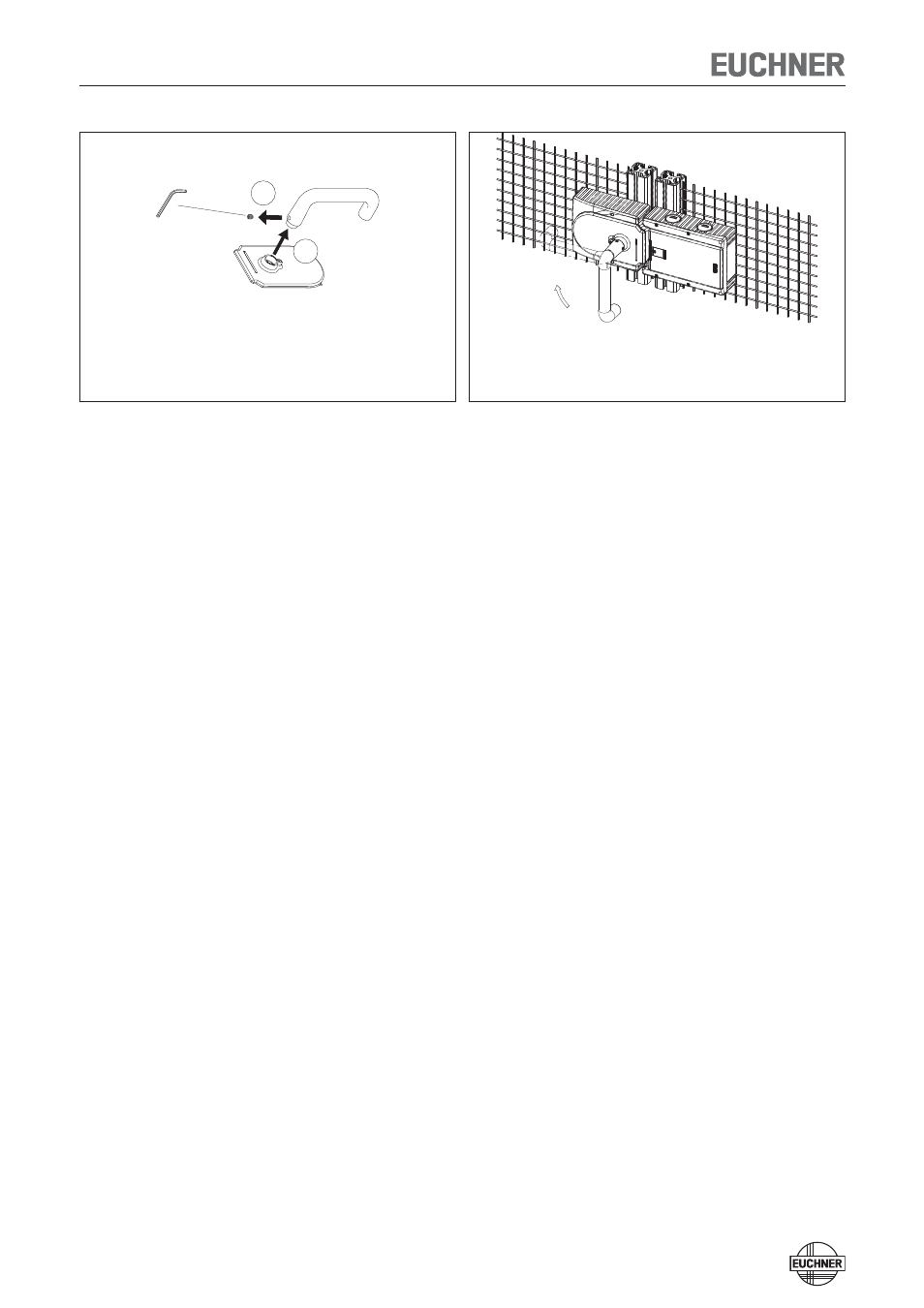

ᕋ Ослабить потайной винт.
ᕍᕠ
Переставить ручку по часовой стрелке на 90° и закрепить ее. Затянуть
потайной винт с моментом 2 Нм.
ᕍᕗ Состояние после перестановки.
Рис. 13. Изменение направления действия, этап
ᕋ и ᕍᕠ
Рис. 14. Изменение направления действия, конечное состояние
