Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
12.1
Типичное время срабатывания системы
Важно!
Указанные значения системного времени являются максимальными для устройства.
Задержка готовности:
При конфигурации AR: после включения устройство в течение 8 с выполняет самотестиро-
вание. Только после этого система готова к работе.
При конфигурации AP: после включения устройство в течение 0,5 с выполняет самотестиро-
вание. Только после этого система готова к работе.
Время включения предохранительных выходов:
При конфигурации AR: макс. время реакции от момента удержания ригеля до включения
предохранительных выходов T
on
составляет 570 мс.
При конфигурации AP: макс. время реакции от момента ввода ригеля до включения предо-
хранительных выходов T
on
составляет 570 мс.
Контроль синхронности предохранительных входов FI1A/FI1B: если состояние переклю-
чения предохранительных входов отличается более чем на 150 мс, входы FO1A/FO1B отклю-
чаются. Устройство переводится в состояние неисправности.
Время риска согл. EN 60947-5-3:
При активном контроле блокировки: Если блокировка более неэффективна, предохрани-
тельные выходы FO1A и FO1B отключаются не позднее, чем через 350 мс.
При неактивном контроле блокировки: Если ригель вышел из блокировочного модуля,
предохранительные выходы FO1A и FO1B отключаются не позднее, чем через 350 м
с.
Время разницы:
предохранительные выходы FO1A и FO1B переключаются с небольшим сме-
щением по времени. Оба выхода имеют состояние ВКЛ по истечении времени разницы в 10 мс.
13
Состояния системы

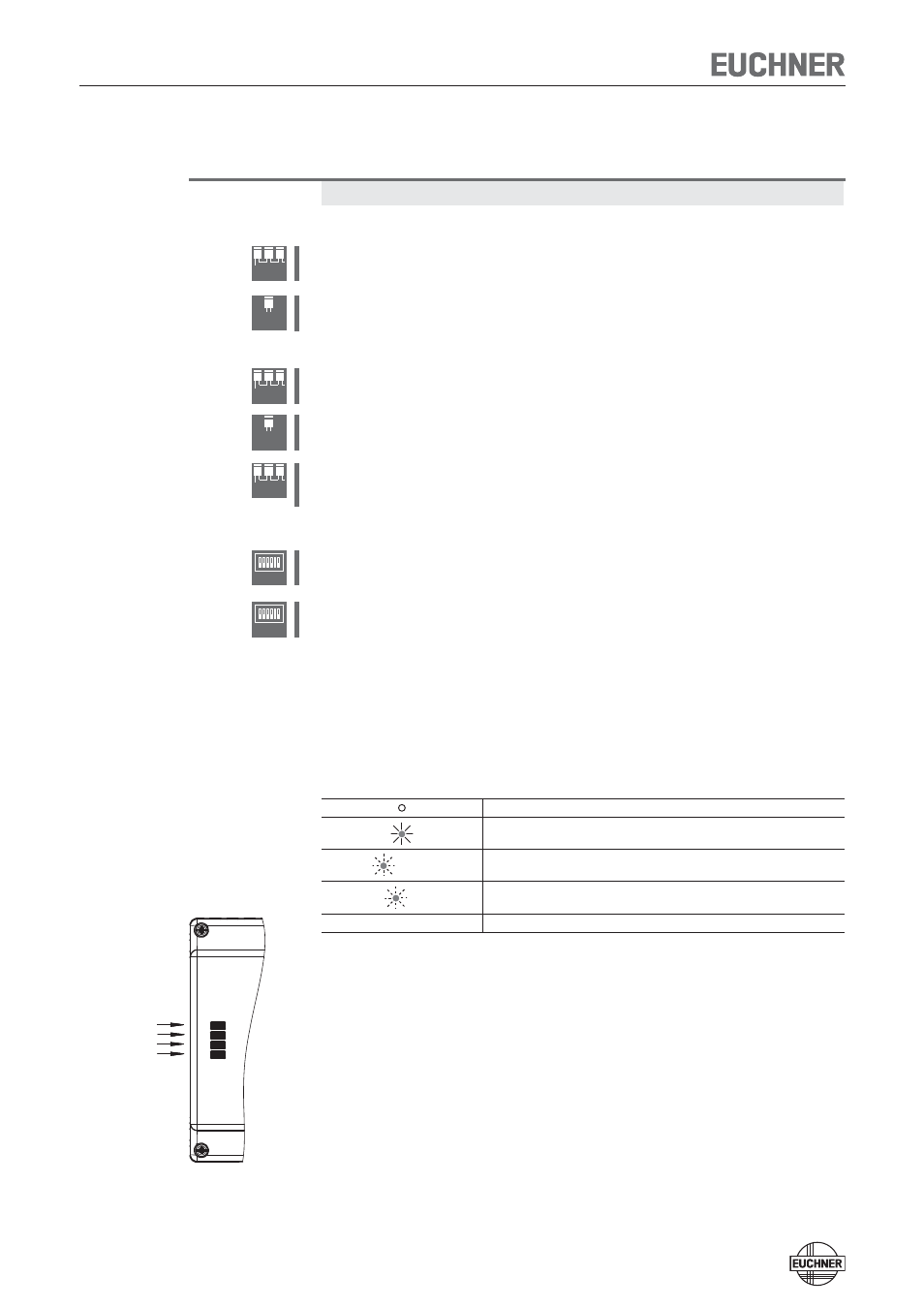

13.1 Пояснение к символам
Светодиод не горит
Светодиод горит
10 Гц (8 с)
Светодиод мигает 8 секунд с частотой 10 Гц
3 x
Светодиод мигает три раза
X
Любое состояние
AR
AP
AR
AP
AR
DIP
OFF
ON
DIP
OFF
ON
Lock
ye
LED
Power gn
State
gn
DIA
rd
