Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
7
Монтаж
Предупреждение!
Монтаж разрешается выполнять только уполномоченному квалифицированному персоналу.
В случае двустворчатых дверей на одной из створок должен быть установлен дополнительный
механический фиксатор.
Для этого следует использовать, например, шпингалет (Item) или двойной дверной запор
(Bosch Rexroth).
Совет!
По адресу www.mgb.EUCHNER.de имеется анимированная инструкция по монтажу.
Цвет и маркировка нажимных выключателей и элементов индикации могут быть изменены
с учетом условий.
Этапы монтажа представлены на рис. 8 и рис. 9–14.
Систему следует устанавливать таким образом, чтобы обеспечить возможность использования
вспомогательной разблокировки, а также проверки и технического обслуживания.
Стопорный винт вспомогательной разблокировка требуется опломбировать перед вводом в
эксплуатацию (например, лаком от самооткручивания).

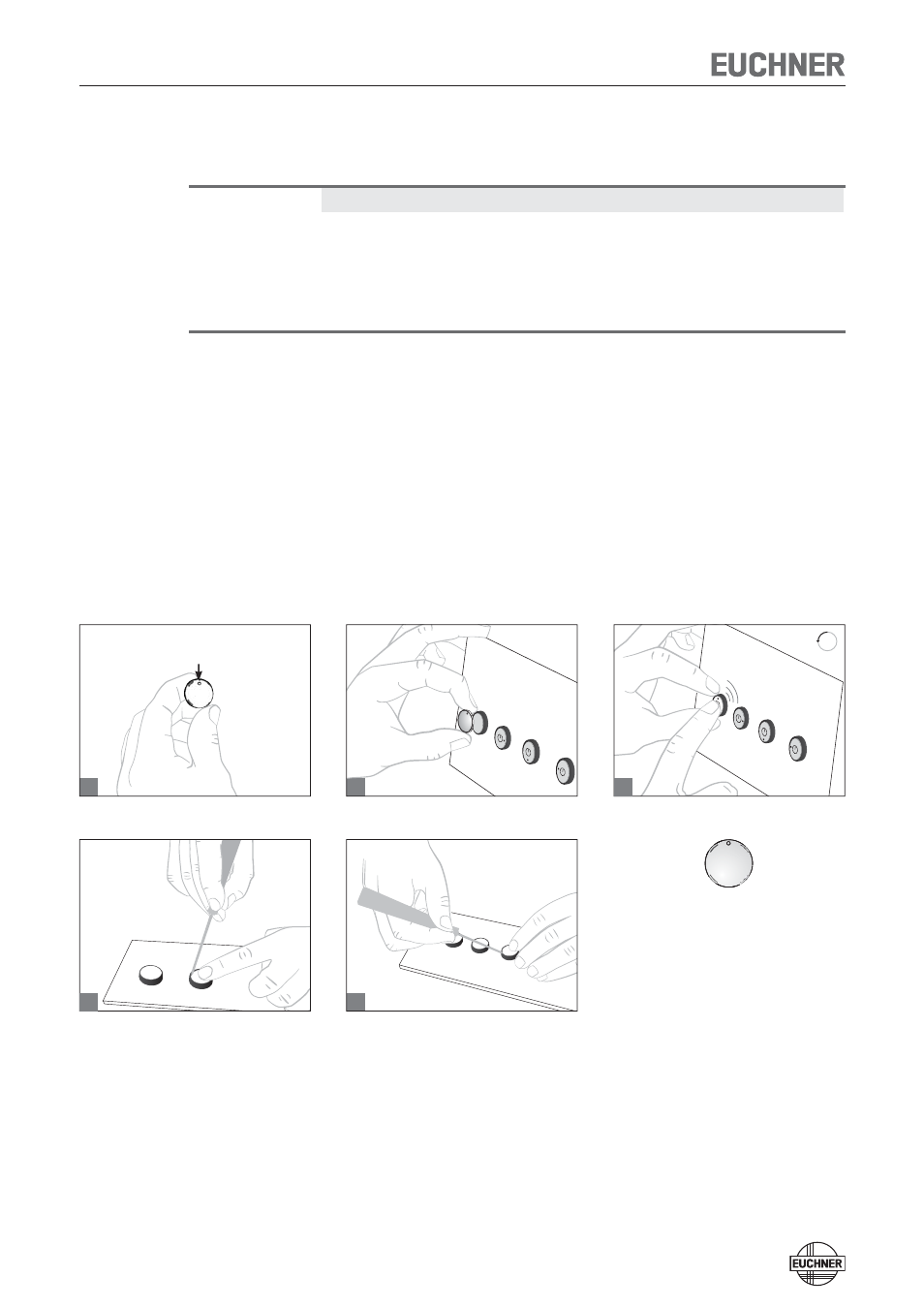

7.1 Монтаж цветной накладки
1
2
2
3
90°
Click!
1
Монтаж
Демонтаж
Цветная накладка
