11
Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
6.6 Блокировочная вставка
При откинутой / выдвинутой блокировочной вставке выдвинуть ригель невозможно. Блокиро-
вочную вставку можно запереть навесным замком (см. рис. 6).
Для складывания нажать на рифленое место (возможно только при вдвинутом ригеле).

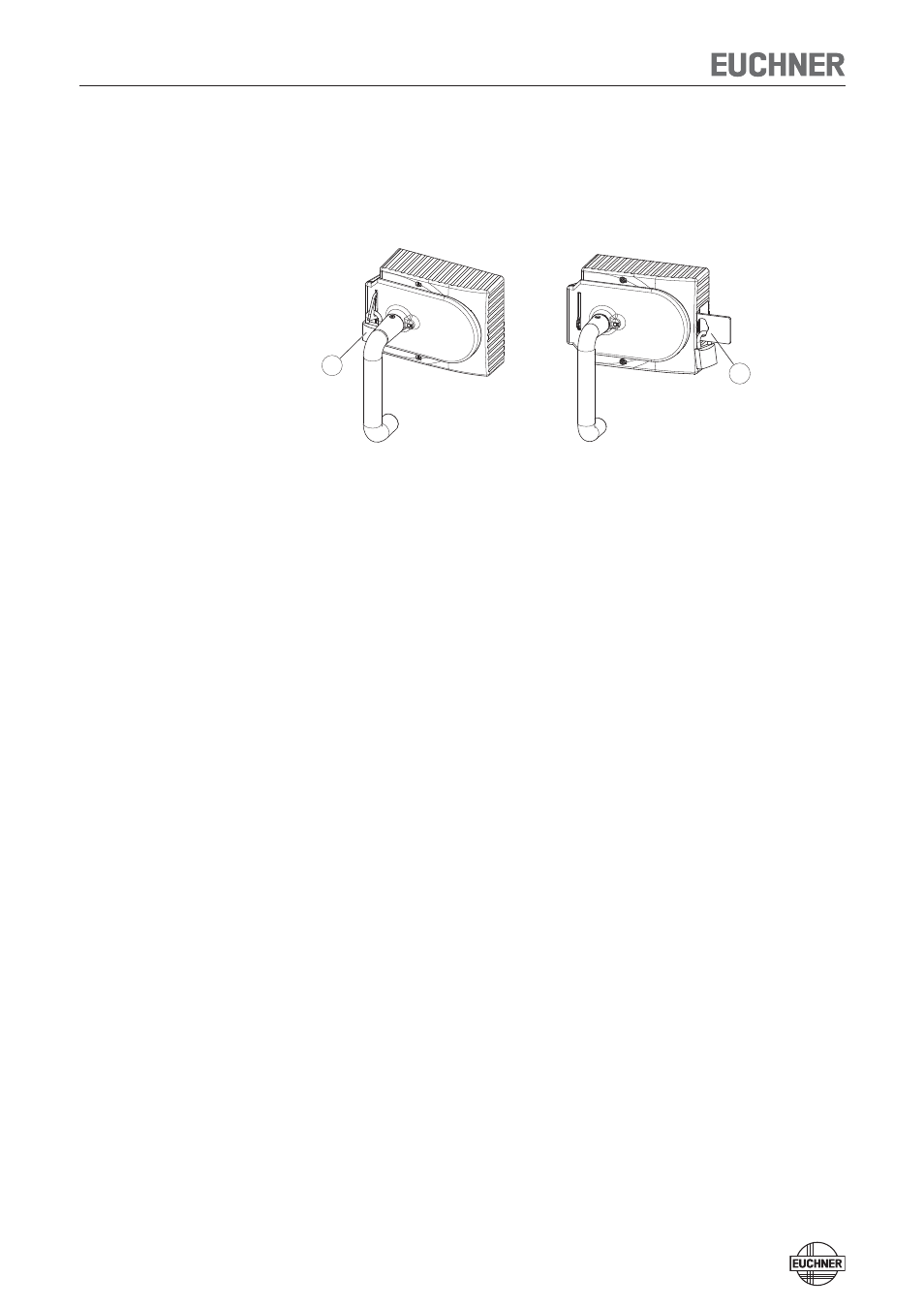

Рис. 6. Блокировочная вставка, запертая навесным замком
1
2
Пояснения:
ᕃ Навесной замок  мин. 2 мм,  макс. 10 мм
Указание:
Возможно использование до 3 навесных
замков, Ø 8 мм.
ᕄ Самовыдвижная вторая блокировочная
вставка
Навесной замок  мин. 6 мм,  макс. 10 мм
№ для заказа 100464 (правый)
№ для заказа 106619 (левый) № для заказа 111157 (правый)
№ для заказа 111158 (левый)
