Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
ЗАКРЫТО
ОТКРЫТО
3
2
ᕃ Нажать дверную ручку вверх.
ᕄ Выкрутить фиксирующие штифты.
ᕅ Отодвинуть крышку в сторону.

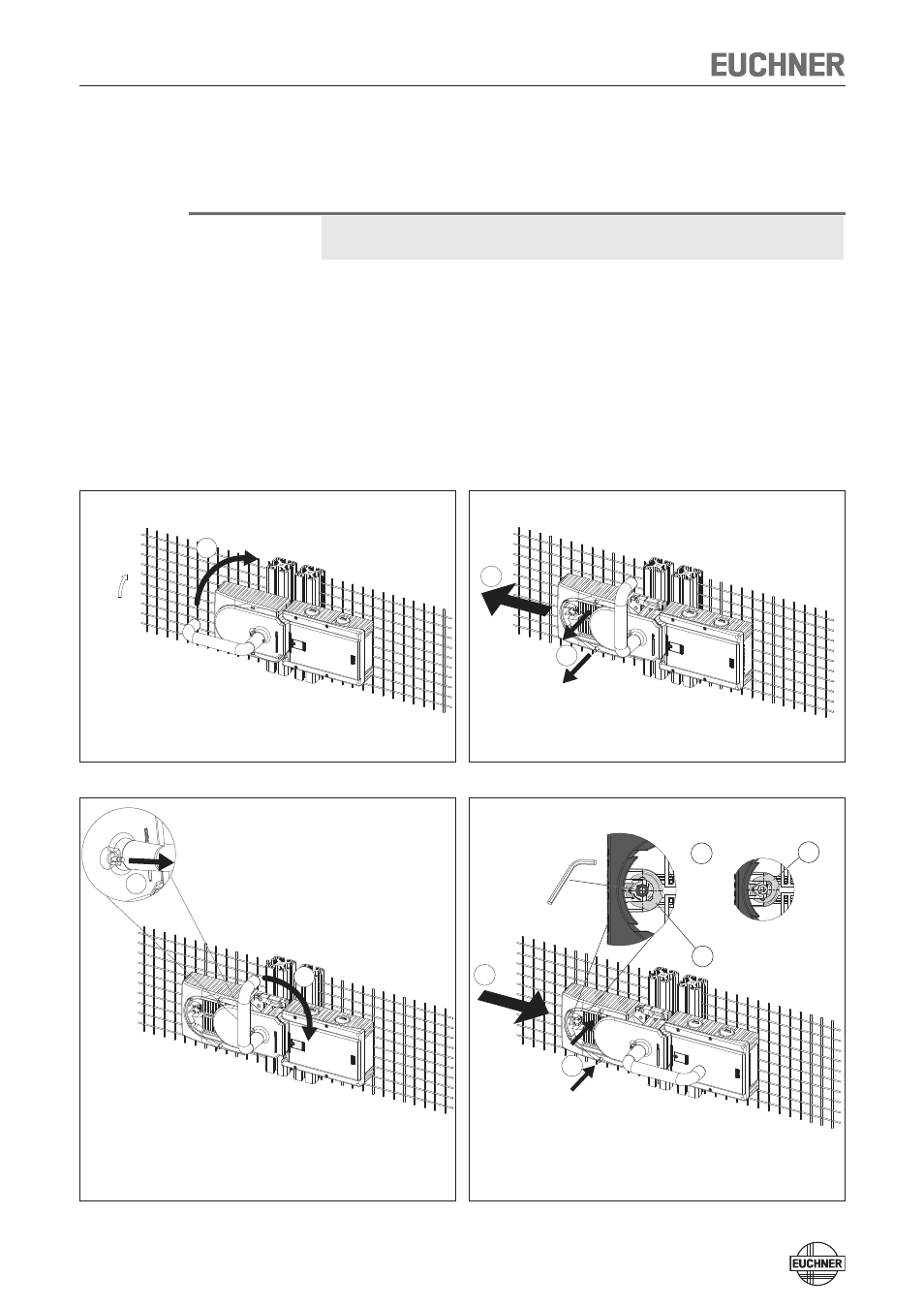

Рис. 9. Изменение направления действия, этап
ᕃ
Рис. 10. Изменение направления действия, этап
ᕄ и ᕅ
8
Изменение направления действия (здесь: с правой стороны на левую)
Важно!
Изменение возможно только в том случае, если ригель не выдвинут и еще не установлена
разблокировка для эвакуации.
При поставке модуль ручки настроен для дверей с правым или левым упором.
На примере модуля ручки для дверей с правым упором это означает:
Защитное устройство открывается при нажатии дверной ручки вниз.
Для дверей с левым упором система устанавливается в перевернутом виде. Т. е. защитное
устройство открывается при нажатии дверной ручки вверх (см. рис. 9). Поэтому требуется
изменить направление действия (см. рис. 9–14).
(Аналогично в случае модулей ручки для дверей с левым упором)
4
5
ᕆ Поднять отверткой фиксирующий штифт на дверной ручке и удерживать в
этом положении.
ᕇ Повернуть дверную ручку вправо.
B
A
ᕈ Только при использовании разблокировки для эвакуации:
повернуть шарнир с болтом против часовой стрелки из
положения (a) в положение (b).
ᕉ Закрыть крышку.
ᕊ Вкрутить фиксирующие штифты и затянуть их с моментом 2 Нм.
Рис. 11. Изменение направления действия, этап
ᕆ и ᕇ
Рис. 12. Изменение направления действия, этап
ᕈ–ᕊ
