Технологическое приложение Twin City Fan Companies 2-06

3

необходимо соединять в арматурном стержне основания. Для

окончательной регулировки вокруг анкерного болта необходимо

предусмотреть рукав трубы с диаметром в 2 – 2,5 раза больше

диаметра анкерного болта (см. рис. 2). Монтажная поверхность

основания должна быть достаточно ровной для хорошего контакта

с прокладкой. При определении толщины основания необходима

высота 25 – 40 мм, достаточная для регулировки прокладкой,
заливки цементного раствора, регулировки уровня, шайб, гаек и т.д.

На чертеже основания указываются полный размер и положение

монтажа вентилятора.

Если должна использоваться конструкционная стальная основа
или платформа, то необходимо спроектировать конструкцию с
учётом веса вентилятора, динамических нагрузок, вызываемых
вращением ротора и привода, и внешних динамических нагрузок.
Конструкция должна быть спроектирована так, чтобы собственная
частота не превышала 30% от скорости вращения вентилятора. Это
особенно справедливо, если конструкция рассчитана на более чем
один вентилятор.

Рама вентилятора должна быть рассчитана на внешние

нагрузки. При наличии каких-либо сомнений необходимо
проконсультироваться с изготовителем. Изоляция вентилятора от
трубопроводов с помощью гибких соединений устраняет передачу
вибрации. Для вентиляторов, которые работают с горячими газами,
необходимы компенсирующие стыки на входных и выходных
отверстиях для предотвращения чрезмерных нагрузок, вызываемых
тепловым расширением. Информацию по геометрии и конфигурации
трубопроводов можно найти в AMCA Publication 201. Если возможно,
трубопровод лучше расположить в том месте, где нет риска, что
по нему будут ходить или на него падать. Если это невозможно,
необходимо предусмотреть предупреждающие знаки.

Основание для коммерческих вентиляторов см. приложение A,

Инструкции по установке коммерческих вентиляторов.

Вентиляторы нельзя располагать под другими механизмами, где

имеется риск попадания на вентиляторы вредных жидкостей.

Вентиляторы должны устанавливаться так, чтобы они были

доступны для обслуживающего технического персонала, и последним
не приходилось наклоняться или ползти, чтобы добраться до
фенов.

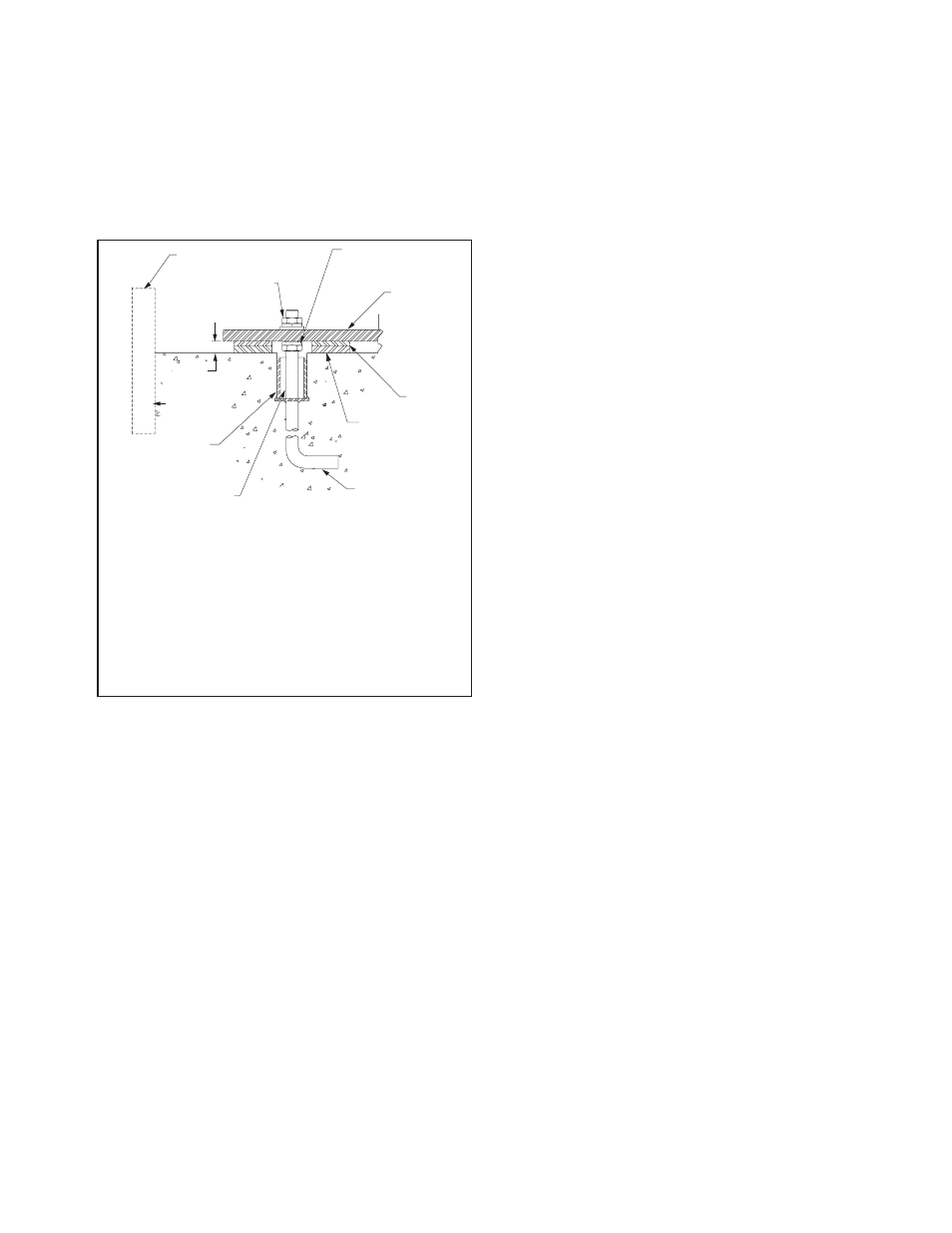

Рис. 2.Обычное основание

Установка вентиляторов – Агрегаты, собираемые на

заводе-изготовителе

Общие инструкции по промышленным радиальным вентиляторам

– Осевые и коммерческие вентиляторы см. шаги ниже с учётом

инструкций в соответствии с типами этих вентиляторов в

приложениях A и B.
См. инструкции по обращению/транспортировке, как показано

выше.

1.

Переместите вентилятор в конечную монтажную позицию.

2.

Аккуратно удалите передвижную грузовую платформу,

решетчатую тару и упаковочные материалы.

3.

Если используется вибрационная изоляция, поместите

изоляционную основу на монтажные болты. Выровняйте

отверстия основы вентилятора с болтами, как показано на

чертеже основания.

4.

Схему надлежащей установки и монтажные размеры см. на

чертеже соответствующего вентилятора. Поместите вентилятор на

монтажную конструкцию. Аккуратно выровняйте узел (контролируя

уровень по валу) на основании и при необходимости отрегулируйте

зазор с помощью регулировочных шайб из нержавеющей стали

по обеим сторонам каждого анкерного болта. Анкерные болты

затягиваются в соответствии с таблицей 1. За информацией по

вращающим моментам для болтов или материалов с метрической

резьбой, не указанным в таблице 1, обращайтесь к производителю

болтов. (См. данные по коммерческим вентиляторам в приложении

A к данному шагу).

5.

Проверьте соосность подшипников. Если необходимо

выровняйте или заново установите их. Во многих разъёмных

роликоподшипниках зазор между уплотнением и корпусом можно

измерять с помощью калибра для измерения зазоров. Разброс

параметров такого зазора должен составлять меньше половины

полученного максимального зазора. В роликоподшипниках, где

такой зазор не видно, соосность можно проверить по квадрату

подшипника с верхушкой основания. В шарикоподшипниках

внешнее кольцо подшипника поворачивается в корпусе, чтобы

устранить малую несоосность. Проверьте, чтобы установочные

винты, крышечные болты и кольца подшипников были затянуты

в соответствии с таблицами 2a, 2b и 2c.

6.

Проверьте соосность торцов шкивов на вентиляторах с

ремённой передачей. Параллельная несоосность не должна

превышать 5мм на метр расстояния между центрами. Угловая

несоосность должна составлять меньше 1 градуса. Проверьте

и зафиксируйте натяжение ремней, чтобы можно было видеть,

достаточно ли оно. Корректное натяжение ремня указывается

в прилагаемой таблице. Если необходимо отрегулировать

натяжение ремня, см. инструкции по натяжению ремня в

разделе «Установка Привода» данного руководства. Шкивы

вентиляторов с ременной передачей обычно поставляются с

коническими втулками. Затягивание болтов втулок необходимо

выполнять постепенно, чтобы не перекашивались конические

поверхности между втулкой и шкивом. Спецификации крутящих

моментов болтов втулок приводятся в таблице 3.

7.

Проверьте соосность установленных на заводе муфт, поскольку

при транспортировке их соосность может быть нарушена. При

необходимости произведите повторную юстировку в соответствии

с инструкциями, включенными в поставку. ПРИМЕЧАНИЕ:

Большинству соединительных муфт требуется смазка.

8. Убедитесь в том, что отсутствует трение и заедание, и в

корректности зазоров и перекрытия между конусом входного

отверстия колеса или колеса по отношению к корпусу

вентилятора. Значения перекрытий или другие размеры для

контроля корректности положения колеса даются в прилагаемой

документации по соответствующему вентилятору. Зазор колеса

должен быть равномерным и соответствовать заданному

значению. Отмеренные значения необходимо фиксировать.

9. Проверьте натяжение колеса на валу по таблице 4. Отмеренный

крутящий момент необходимо зафиксировать.

10. Проверьте натяжение болтов основания, монтажных болтов

мотора и монтажных болтов подшипников по таблице 1. По

крутящим моментам болтов с метрической резьбой, которые

не указаны в таблице 1, обращайтесь к производителю.

ПРИМЕЧАНИЯ:

¿

Временная форма для заливки цементным раствором.

¡

Шестигранная гайка, стопорная шайба с разрезным кольцом и коническая или плоская
шайба.

¬

Форма с припуском 1" – 1,5" заполняется безусадочным машинным раствором.

Диаметр рукава трубного болта должен быть больше в 2 – 2,5 раза диаметра болта с
целью коррекции отклонений при выравнивании.

ƒ

Необходимо обратить внимание, чтобы рукава анкерных болтов были наполнены
раствором.

Нога на J-болте должна быть закреплена на арматурном профиле основания.

По необходимости поверхность прокладки необходимо выровнять, зачистить.

«

Прокладки должны быть полностью из нержавеющей стали.

»

Угол основания фена или конструкционная сталь.

Если используется гайка регулировки уровня, с неё необходимо снять кромку после
регулировки зазора прокладкой, чтобы окончательно затянуть шестигранные гайки.
