14

Технологическое приложение Twin City Fan Companies 2-06

Осевые вентиляторы – Фиксация колеса на валу

Если пропеллер по какой-либо причине был демонтирован, перед
очередным запуском вентилятора убедитесь, что он надёжно
закреплён на валу. Если пропеллер закреплён на валу с помощью
втулки Trantorque, необходимо использовать значения крутящих
моментов затяжки, показанные в таблице 6 ниже. Крутящие моменты
затяжки других втулок смотрите в таблице 3.

Осевые вентиляторы с регулируемыми углами

лопастей

Лопасти устанавливаются на заводе под определённым углом. Перед
запуском этот угол необходимо проверить. Угол лопасти нельзя
изменять от заданного, если не обеспечить отсутствие перегрузки
двигателя, устройств управления и других элементов. Уровни
вибрации также необходимо проверить в соответствии со стандартом
ISO 14694:2003, “Промышленные вентиляторы – Спецификации по
балансу и уровням вибрации”, если углы лопастей были как-либо
изменены.

Приложение B – Осевые вентиляторы

Регулировка лопастей на пропеллере с регулируемым
шагом Тип TCVX, VJ

Запатентованная конструкция колеса использует трение и
центробежную силу, чтобы удерживать лопасти на месте. Для
изменения углов лопастей не требуется демонтаж колеса. Для
изменения угла лопастей используется следующая процедура:
1. Безопасность работы. Необходимо предпринять все меры для

обеспечения безопасной работы. Электропитание необходимо
отключить.

2. На вентиляторах с открытыми входными каналами можно

выполнять настройку через входной канал. На вентиляторах с
канализированными входными каналами необходимо открыть
специальный люк для доступа к колесу.

3. Установите регулировочный инструмент вокруг конца лопасти

(см. рис. 10). Если необходимо, для дополнительной рычажной
передачи можно использовать рычажный ключ с диаметром
наконечника около 11/4" (31,75мм). На вентиляторах с открытыми
входными каналами лопасти можно поворачивать рукой. Если
необходима дополнительная рычажная передача, поместите
гаечный ключ на ведущий край лопасти рядом с втулкой. Не
повредите поверхность лопасти.

Регулировка лопасти на пропеллере с регулируемым

шагом типа "E"

Предпочтительный метод (более точный)

1. Положите втулку на горизонтальную поверхность с вогнутыми

поверхностями (где остаётся воздух) лопастей, повернутых

вверх.

2. Ослабьте лопасть, удерживая болты, пока их нельзя будет

свинчивать вручную. В этом положении лопасти должны вращаться

в своих гнёздах, если это делать с усилием (сами они вращаться

не должны).

3. Поместите угломер между двумя маркерами положения углов

лопастей. См. рис. 11.

4. Поверните лопасть на нужный угол.

5. Для остальных лопастей повторите шаги 3 и 4.

Размер Tran-

torque

Диаметр

вала

Размер

гнезда

Крутящий момент

Фунт-фут

Н-м

7/8

7/8

1-1/2

71

96

1-1/8

1-1/8

1-3/4

130

176

1-3/8

1-3/8

2

141

191

1-5/8

1-5/8

2-1/4

233

316

1-7/8

1-7/8

2-1/2

325

441

2-1/8

2-1/8

2-3/4

440

597

2-3/8

2-3/8

3

470

637

2-7/8

2-7/8

3-1/2

550

746

Таблица 6. Крутящие моменты затяжки втулки Trantorque

Примечание: Значения этих крутящих моментов получают с помощью
калиброванного гаечного ключа с ограничением по крутящему моменту. НЕ
ДОПУСКАЕТСЯ использование любых смазочных материалов для любой
части втулки Trantorque®. НЕ ДОПУСКАЕТСЯ использование анаэробного
пропиточного состава такого, как Loctite®, на резьбе.

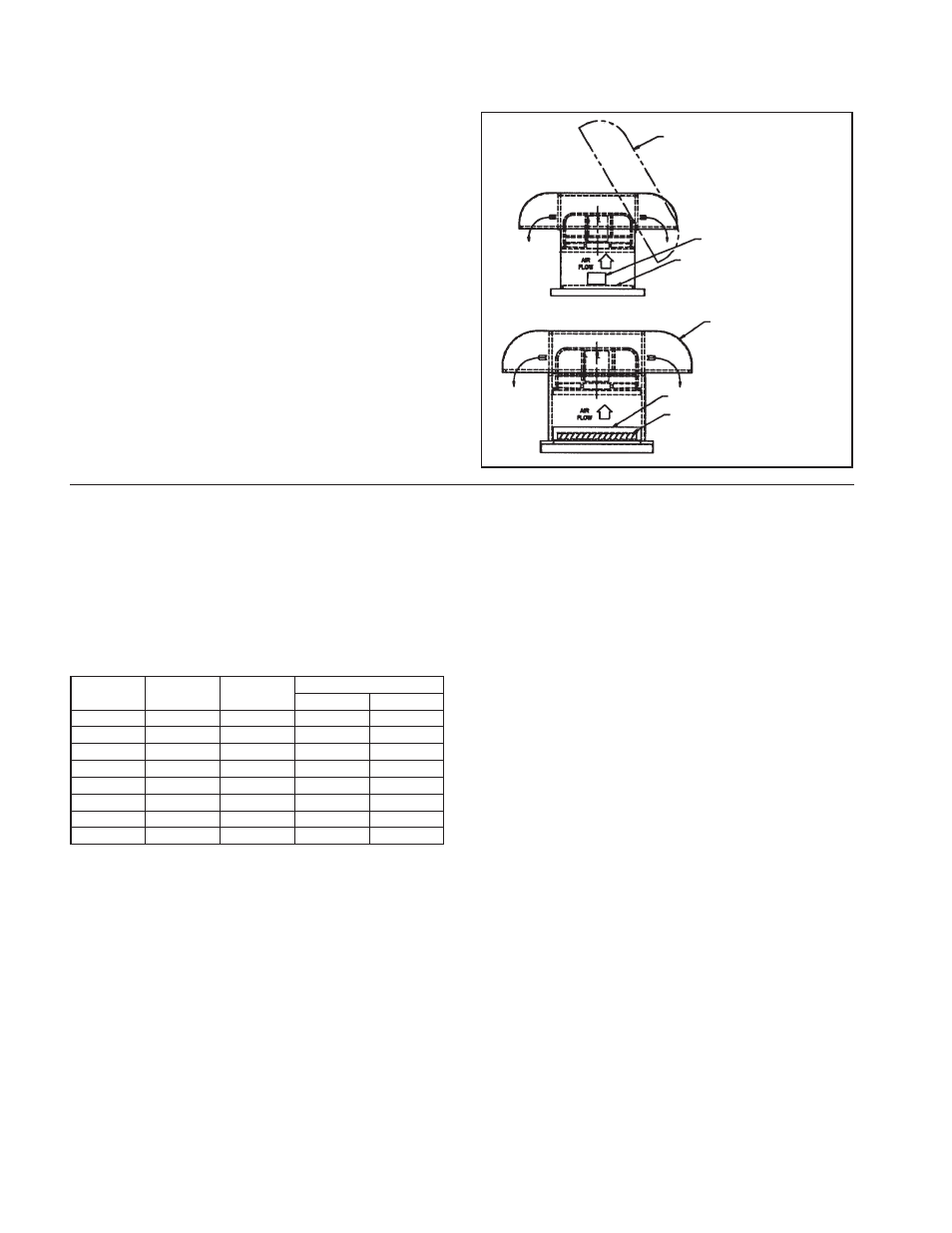

Рис. 9.

Установка обычных потолочных вентиляторов с вытяжными

колпаками

ШАРНИРНЫЙ КОЛПАК

КОЛПАК НА БОЛТАХ

РАЗМЕР 12" – 42"

ИНСПЕКЦИОННАЯ ДВЕРЬ

SIZE 48" – 60"

ДВЕРЬ ДЛЯ ДЕМПФЕРА

СНЯТИЕ

ЗАЩИТНЫЙ ЭКРАН.

ОПЦИОННЫЙ ДЕМПФЕР НЕ

ПОКАЗАН

ОПЦИОННЫЙ ДЕМПФЕР

Приложение A – Инструкции по установке коммерческих вентиляторов

(продолжение)

Вентиляторы с вытяжными колпаками

Вентиляторы с вытяжными колпаками размеров 12 - 42 используют
неразъёмный вытяжной колпак на шарнире. Чтобы поднять колпак,
снимите два болта под грибовидным колпаком и подоприте колпак
с помощью предохранительных стержней. Надавите и зафиксируйте
в нужном месте. Винт устанавливается в конце стороны штифта
шарнира в углу колпака, чтобы предотвратить случайное отсоединение
колпака. Чтобы закрыть колпак, замените болты для фиксации на
месте. У размера 48 неразъёмный колпак на болтах присоединяется
напрямую к вытяжной трубе вентилятора. Чтобы демонтировать
колпак с агрегата, извлеките болты под грибовидной крышкой.
У размеров 54–72 разъёмный колпак на болтах присоединяется
напрямую к вытяжной трубе вентилятора. Чтобы снять (поднять)
колпак с агрегата, необходимо извлечь болты, которые соединяют
правую и левую стороны колпака, а затем извлечь болты под
грибовидной крышкой. См. рис. 9 ниже.
