Инструкция по эксплуатации Aerovent ES-2-06
Страница 15
Технологическое приложение Twin City Fan Companies 2-06
15
5
4
3
Индексная линия
“X” Vernier (лопасть
установлена под углом
35°)

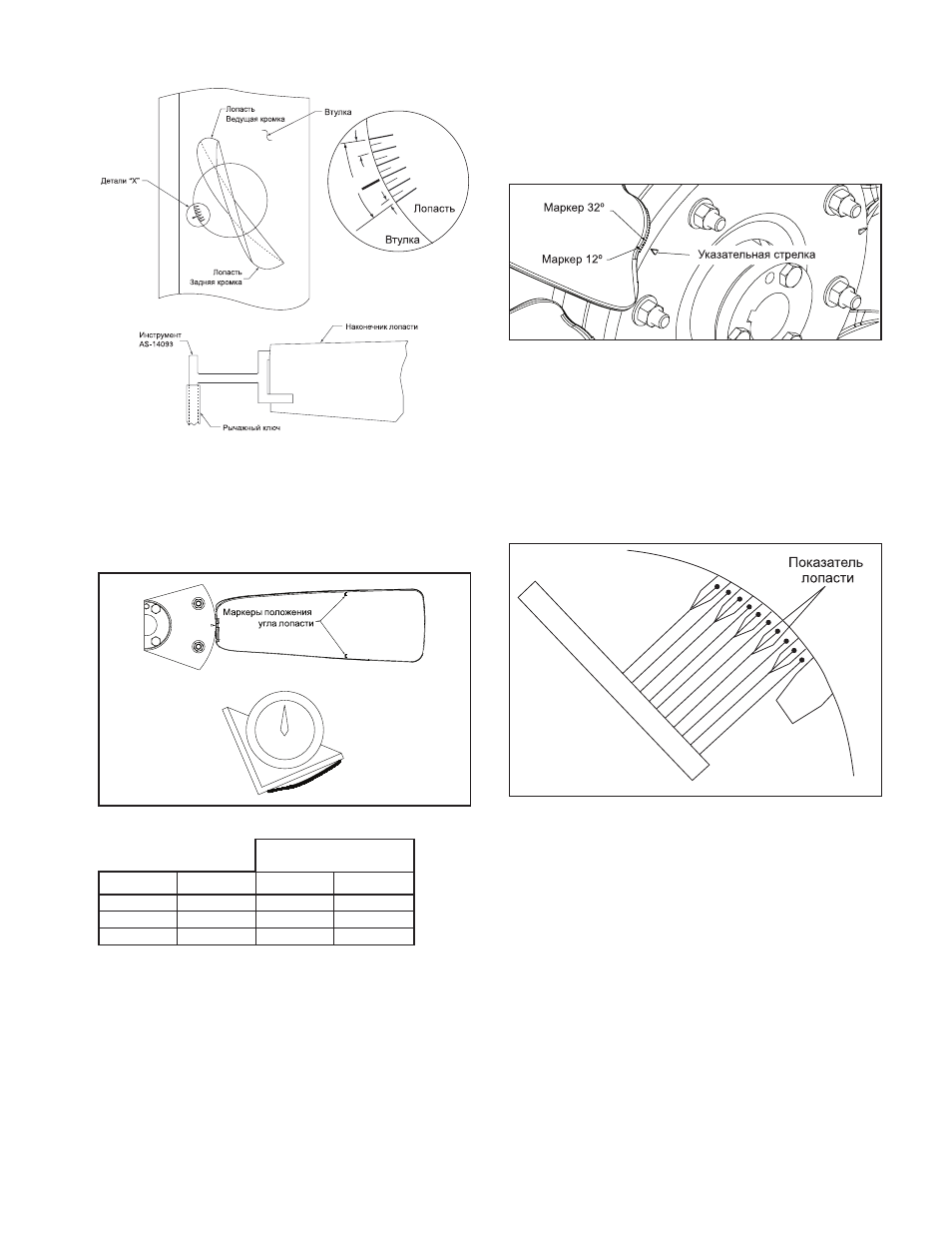

Рис. 10. Регулировка угла лопасти TCVX
25.0"
5.0"
2.5"
5
4
3
6. Затяните стопорные болты лопастей обратно в соответствии
с крутящими моментами, указанными в таблице 7. Причём,
все болты необходимо затягивать постепенно. Если один болт
затянуть на полный крутящий момент сразу, прежде чем перейти
к следующему болту, втулка может сломаться.
Другой метод
1. Ослабьте стопорные болты лопастей. Крутящие моменты болтов
втулок см. в таблице 3 – Используйте значения для алюминиевых
втулок.
2. Маркеры регулировки угла на лопасти с указательной стрелкой
на втулке. На лопасти имеются два длинных маркера: для угла
лопасти 12° и 32°. Более короткий маркер с 5° шагом находится
между двумя длинными маркерами. См. рис. 12.
Рис. 11. Маркеры положения лопастей
Крутящий момент затяжки
болта лопасти
Размер
вентилятора
Размер
втулки
Ft - lb
N - m
14 - 24
6
17
23
30 - 36
9
30
41
42 - 48
12
75
102
Крутящие моменты затяжки болтов втулок см. табл. 3 –
(Необходимо использовать значения для алюминиевых втулок)
Таблица 7. Крутящий момент "E"
3. Поверните каждую лопасть на необходимый угол.
4. Затяните стопорные болты лопастей на соответствующий
крутящий момент (необходим гаечный ключ с ограничением по
крутящему моменту). В большинстве случаев также необходим
универсальный шарнир.
Настройка лопасти пропеллера с регулируемым
шагом Axiad
Каждая лопасть снабжена определённым числом штрихов с
канавками между ними, а файринг на каждом отверстии лопасти
имеет регистрационный маркер. На рисунке 13 показан каждый
выступ и канавка с числом от 0 до 9. Эти числа соответствуют
значениям рабочих характеристик, показанных в руководстве AXIAD
II (Эксплуатационные характеристики).
На четвёртой схеме вентиляторов третьего типа Axiad угол лопасти
можно настраивать посредством перемещения экрана. Труба вентилятора
(на корпусе туннельного вентилятора) снабжена 8-дюймовой дверцей.
Шаг лопасти устанавливается следующим образом:
ПРИМЕЧАНИЕ: Здесь требуется 5/6” шпонка с квадратным адаптером,
подходящим для гаечного ключа с ограничением по крутящему
моменту. В большинстве случаев также необходим универсальный
шарнир.
1. Добравшись до ротора, ослабьте два лопастных болта так, чтобы
лопасть можно было поворачивать.
2. Поверните лопасть, чтобы выровнять маркер на обтекателе с
маркером нужного угла на лопасти.
ВНИМАНИЕ: Не выходите за позицию 9.
3. Постепенно затягивайте болты, пока уровень крутящего момента
не дойдёт до значения 65 ft-lb (88 N-m).
ВНИМАНИЕ: Необходимо, чтобы лопастные болты были
закручены на заданный крутящий момент. Болты нельзя
закручивать вручную.
4. Повторите шаги 1 - 3 для всех лопастей. Убедитесь, что все
лопасти установлены на одну и ту же отметку.
Рис. 13. Маркеры положения лопасти Axiad
Пол
ож
ени
я л
опаст
и
9
8 7 6 5 4 3
2
1 0
Рис. 12. Маркеры положения угла лопасти ”E”
