Omställningstider
_ 20 %
Singelanslutning
Vertikal utbyggnad
Arbetstryck
3 bar
6 bar
10 bar
3 bar
6 bar
10 bar
Ventilomställningstider på
37 ms
22 ms
15 ms
37 ms
22 ms
16 ms
Ventilomställningstider av
35 ms
56 ms
71 ms
35 ms
59 ms
68 ms
Signalfall PNP
1)
(Tidsintervall från aktivering av
magnetspolen till frånkoppling av
lägesgivaren)
21 ms
11 ms
9 ms
21 ms
11 ms
9 ms
Signalökning PNP
1)
(Tidsintervall från frånkoppling av
magnetspolen till inkoppling av
lägesgivaren)
37 ms
60 ms
74 ms
37 ms
60 ms
71 ms
1)
Vid användning av NPN-lägesgivare skiftas signalfall och -ökning.

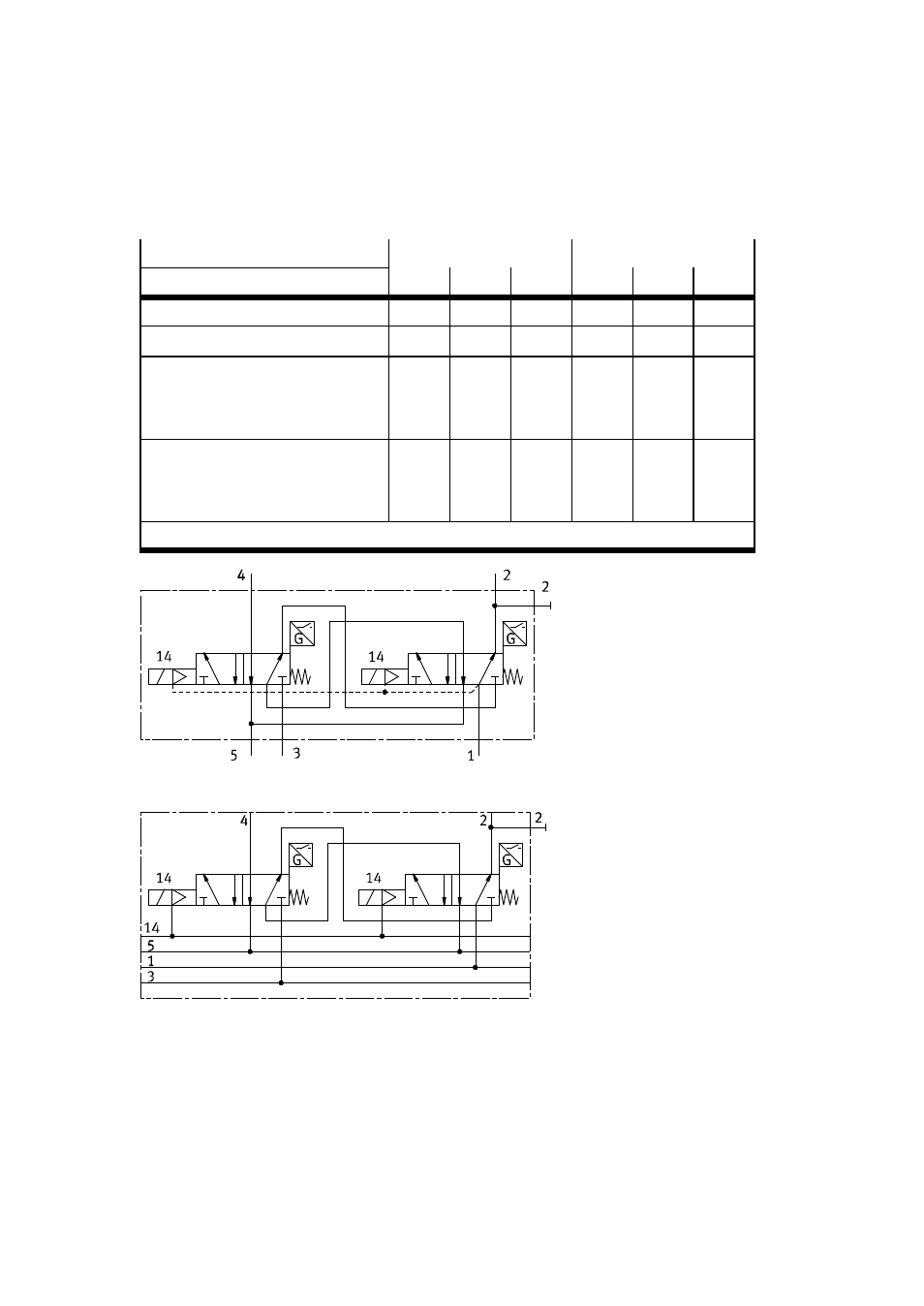

Fig. 15 Symboler för styrblockets singelanslutningsvariant
Fig. 16 Symboler för styrblockets variant med vertikal utbyggnad
