VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
12
4
Элементы управления и точки подсоединения
1
2
3
4
5
6
V1
V2
1
Контакты электромагнитных катушек
2
Контакты бесконтактных датчиков
3
Желтые светодиоды индикации
состояния бесконтактных датчиков
(четыре по окружности корпуса)
4
Пневматический канал для индикации
давления на соединении (2) с помощью
внешнего манометра, размер G1/4”
5
Пневматический канал (2) (только для
варианта с индивидуальным
подключением – сбоку), размер G1/4”
6
Пневматический канал (4) (только для
варианта с индивидуальным
подключением – сбоку), размер G1/4”
Не изображены:
пневматические каналы (1), (3) и (5) на
расположенной напротив стороне блока
управления, размер G1/4”
Пояснения по обозначениям
распределителей “V1” и “V2” см. в
главе 5

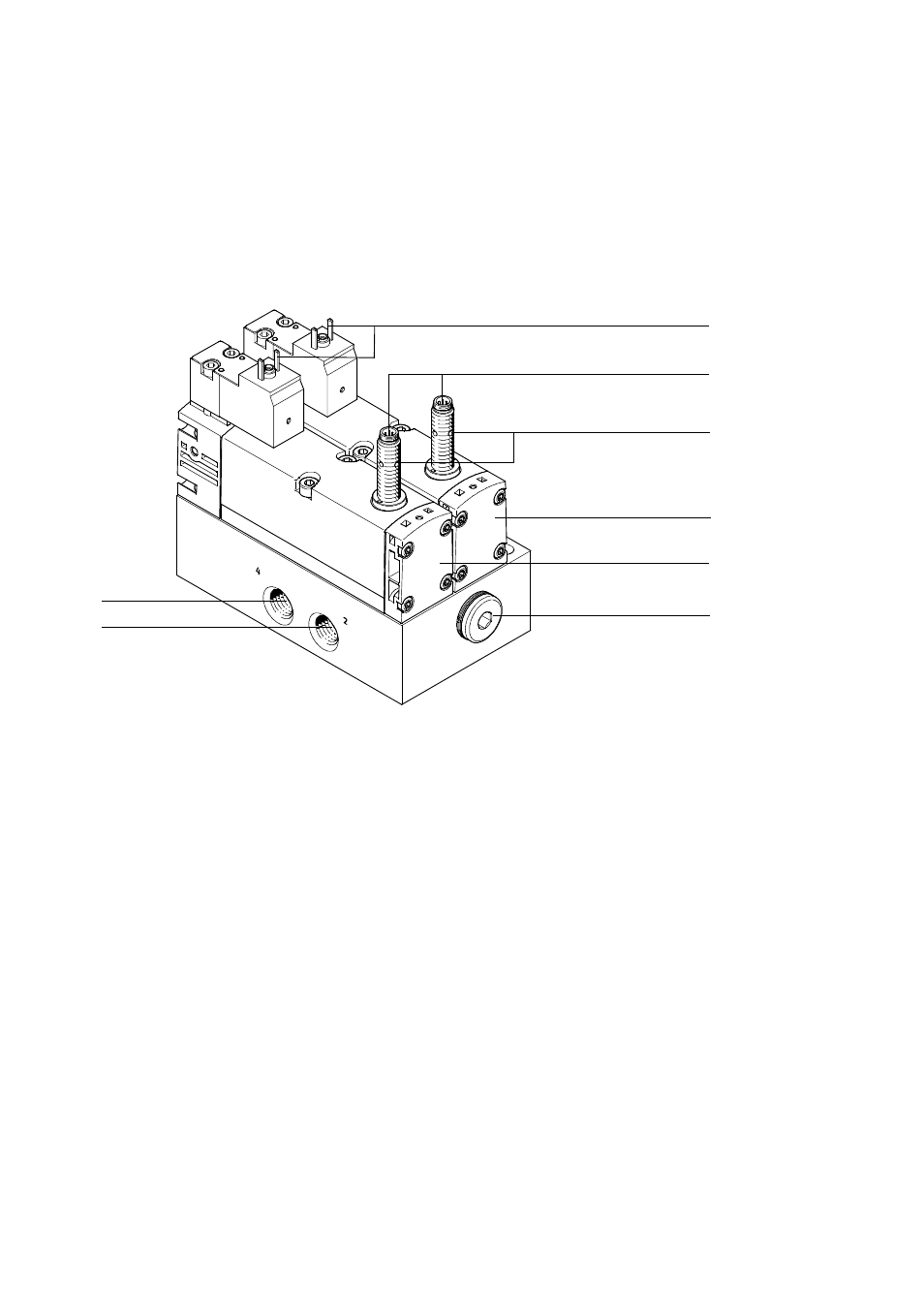

Fig. 1
Индикация и каналы на блоке управления (здесь: вариант с индивидуальным
подключением)
