VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
18
6
Монтаж и подключение
Механическая часть
Вариант с индивидуальным подключением
S Заземлите блок управления, смонтировав на следующем этапе зубчатые
шайбы между головкой винта и блоком управления.
S Закрепите блок управления, пользуясь специальными крепежными отвер-
стиями (см. Fig. 5). Требуемые размеры следует брать со схемы расположе-
ния отверстий.
3
1
2
1

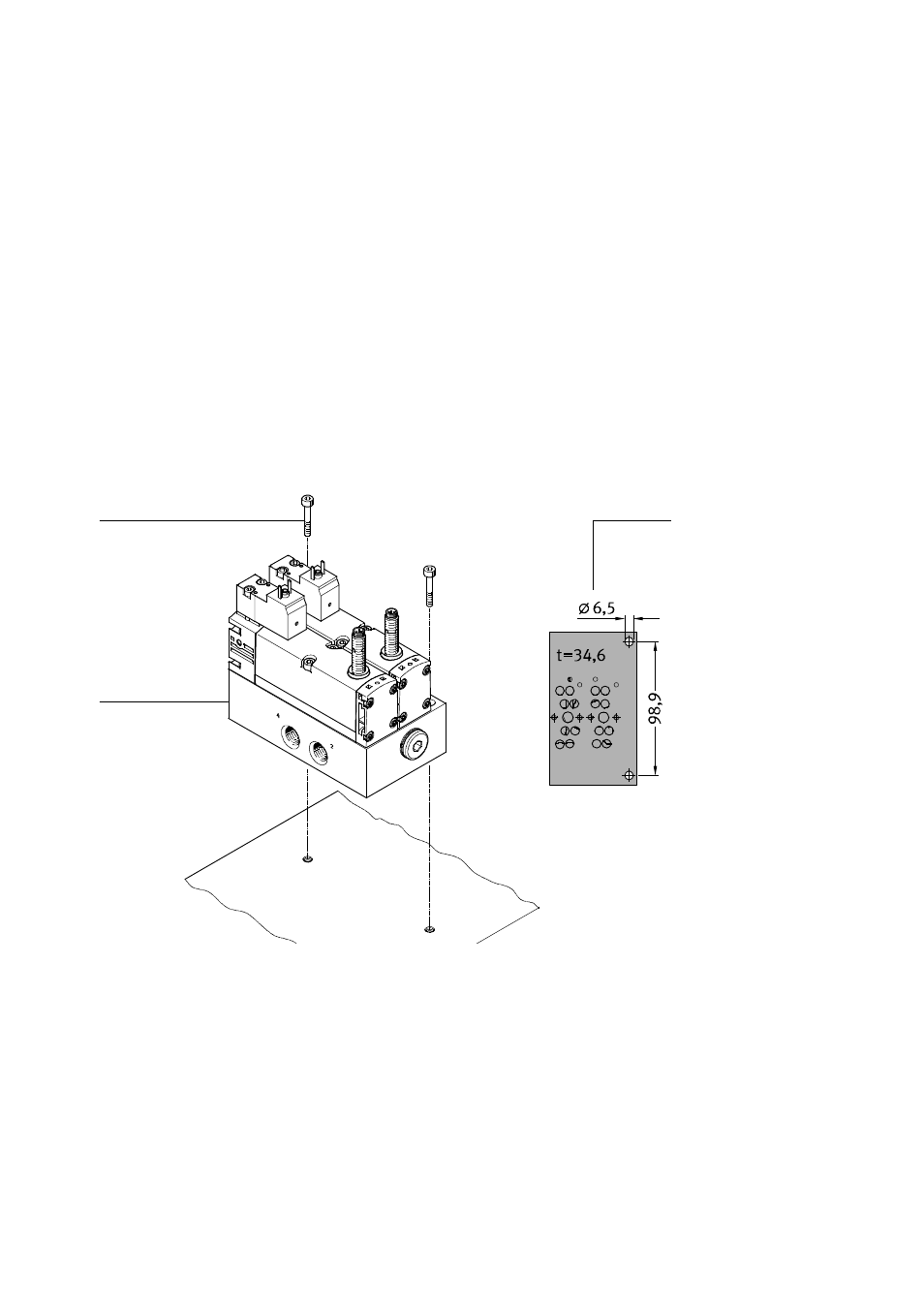

Блок управления VOFA-...
2
Винт (M6, не входит в комплект поставки)
3
Схема расположения отверстий
Fig. 5
Крепление/монтаж варианта с индивидуальным подключением
