Kopplingsfunktion vid tillkoppling
Fig. 7 visar det pneumatiska och elektriska beteendet för styrblocket med
PNP-lägesgivare och utan ohmsk belastning. Genom avläsning (ohmsk belastning)
av lägesgivaren kan omkopplingstiderna förlängas med max. 2 ms. Vid användning
av NPN- lägesgivare är givarsignalen motsatt, dvs. stigande i stället för fallande.
Förlopp vid tillkoppling:
Vid tidpunkten t = 0 strömsätts båda spolarna. Efter ca 11 ms rapporterar
lägesgivarna att magnetventilerna lämnat normalt läge och efter totalt ca 22 ms
växlar trycksättningen för anslutning (2) och (4). Fler kopplingstider,
se Tekniska data, kap. 13.
p2
p4
U2
U1
1
p2 = Tryck på anslutning (2)
2
p4 = Tryck på anslutning (4)
3
U1 = Signalspänning på lägesgivare E1
4
U2 = Signalspänning på lägesgivare E2

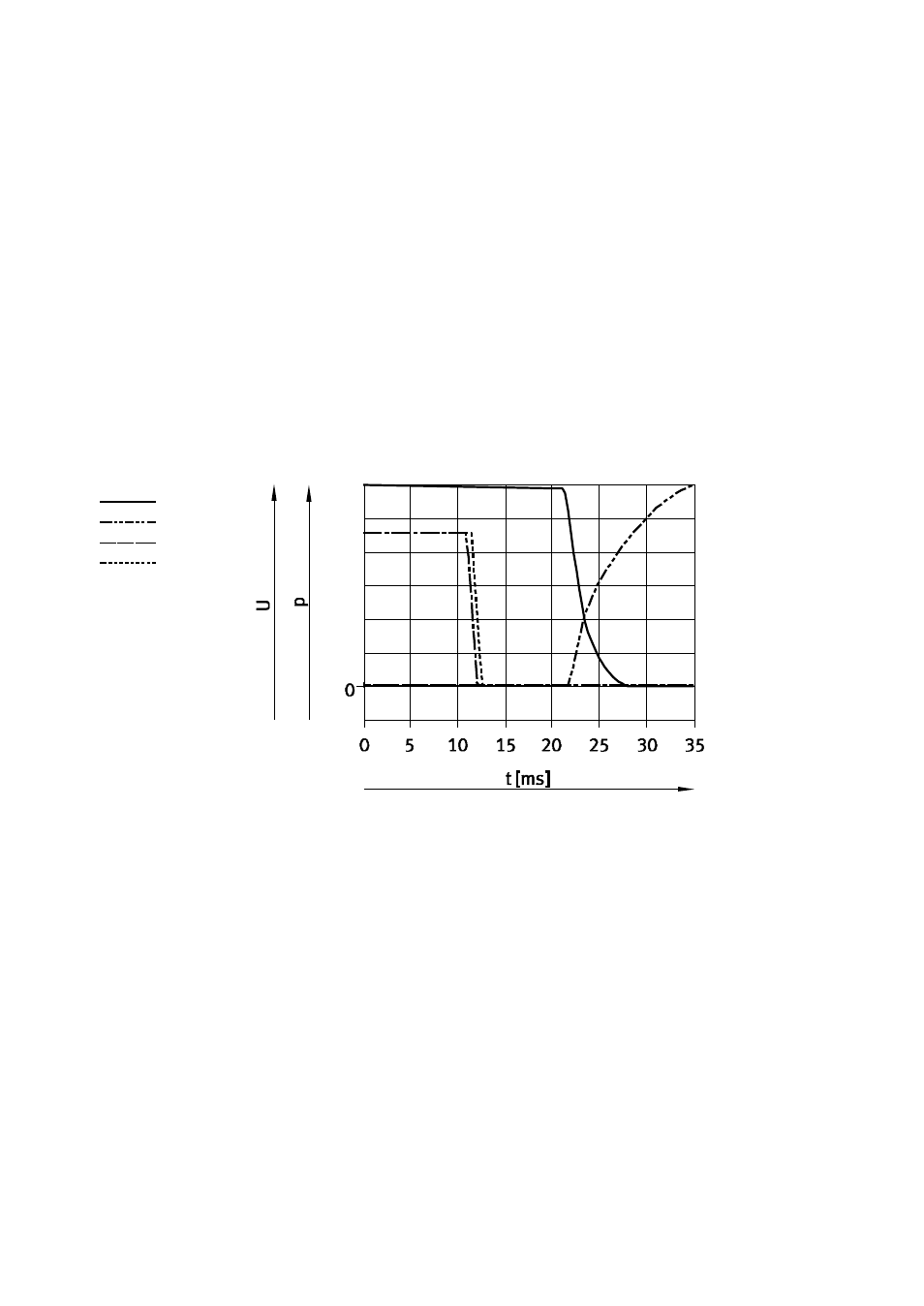

Fig. 7 Diagram med signalföljd vid tillkoppling av styrblocket (diagrammet visar mätningar med
PNP-lägesgivare vid ett arbetstryck på 6 bar utan ohmsk belastning)
