Инструкция по эксплуатации Festo VTSA-F-NPT с подключением AS-интерфейса
Страница 31
VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Русский
31
5. Возьмите новый электромагнитный распределитель того же типа в руки и
проверьте, находится ли вставленное уплотнение в “ISO”-положении для
ненаправленного выхлопа (см. Fig. 12).
Положение для направленного сбора выхлопа (видна маркировка “ISO”)
недопустимо.
3
1
2
1
Смотровое окно на управляемой
стороне 12
2
Уплотнение видно в смотровом окне на
управляемой стороне 14
3
Информационная табличка
В изображенном здесь правильном
положении видна маркировка “ISO”
на информационной табличке.

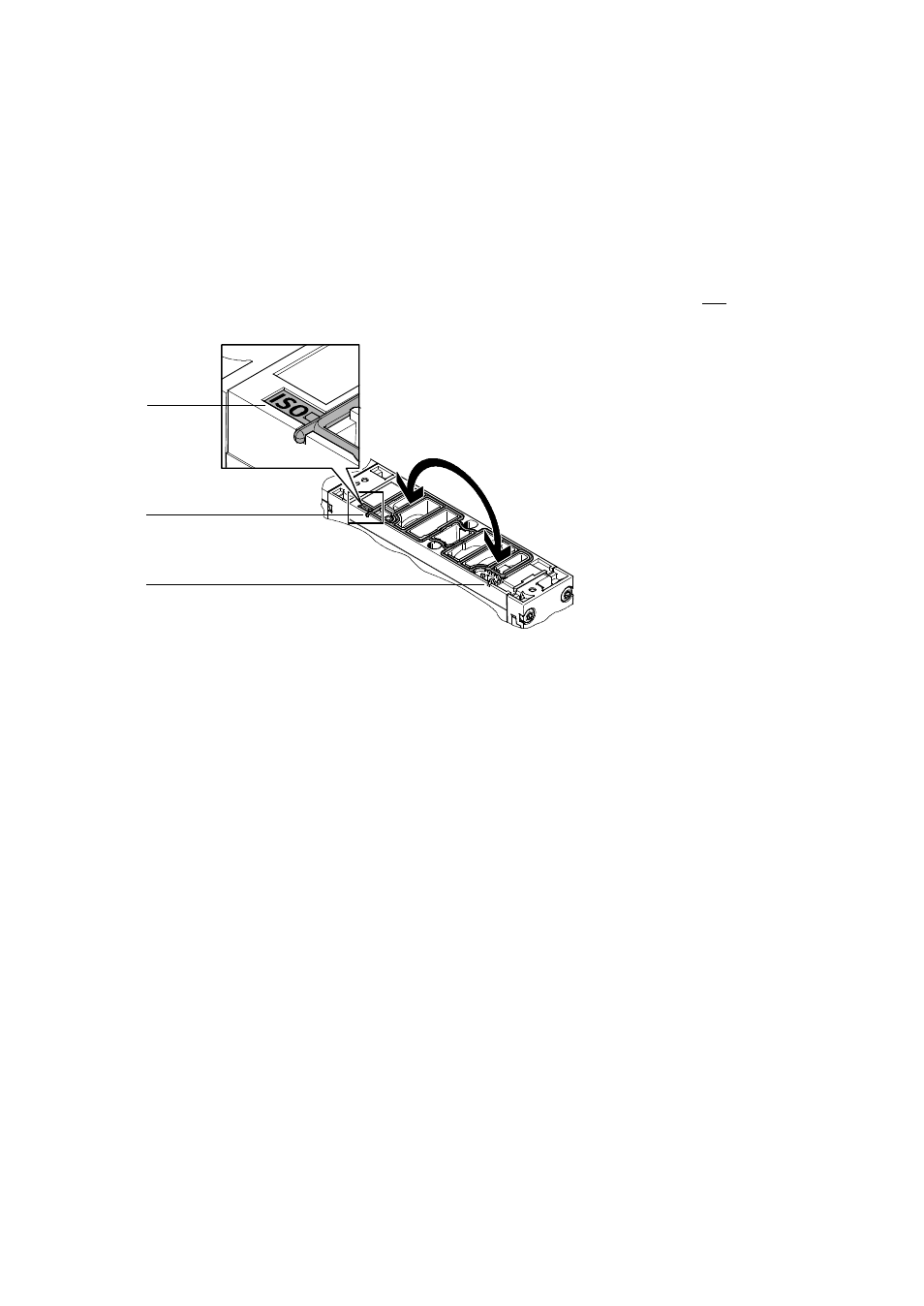

Fig. 12 Положение уплотнения распределителя (здесь: правильное положение для ненаправленно-
го выхлопа пилотов)
6. Расположите распределитель с электромагнитным управлением на блоке
управления (см. Fig. 13) и до упора затяните оба крепежных винта с
внутренним шестигранником с помощью торцового ключа SW3.
Соблюдайте допустимый крутящий момент 2 Н·м ±10 %.
7. Снова подсоедините соответствующие кабели бесконтактного датчика и
электромагнитной катушки.
8. В завершение, проведите функциональное испытание (см. главу 7), чтобы
обеспечить надлежащие рабочие характеристики блока управления.
