VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Svenska
56
6
Montering och installation
Mekaniska komponenter
Singelanslutningsvariant
S Jorda styrblocket genom att i följande steg montera låsbrickor mellan
skruvskallen och styrblocket.
S Fäst styrblocket via de avsedda fästhålen (se Fig. 5). Använd erforderliga mått
från hålbilden.
3
1
2
1
Styrblock VOFA-...
2
Skruv (M6, medföljer inte)
3
Hålbild

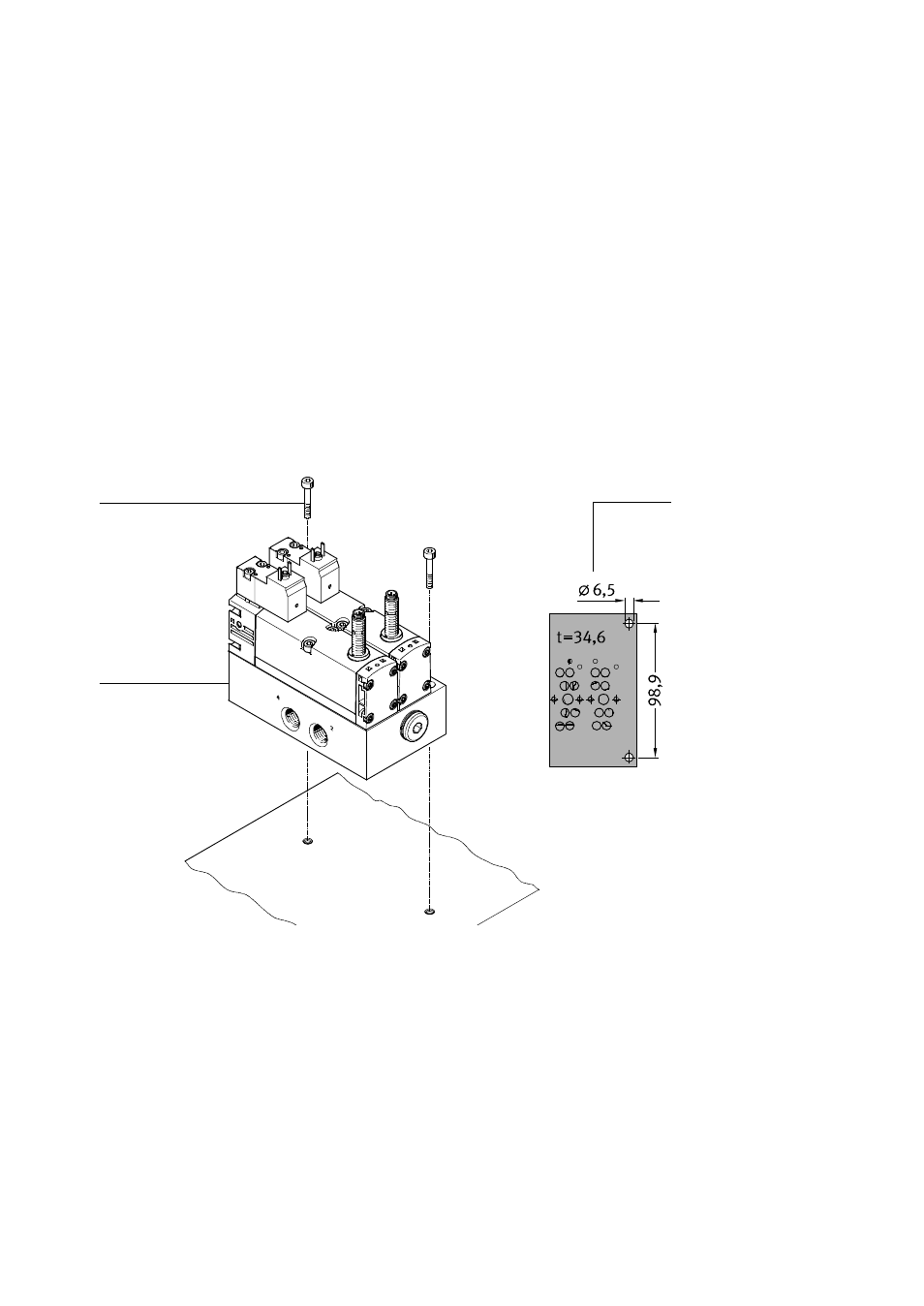

Fig. 5
Infästning/montering av singelanslutningsvariant
