VOFA-...
Festo VOFA-L26-T52-M-...-R2 1211a Svenska
69
5. Lyft upp den nya, identiskt lika magnetventilen och kontrollera om den
monterade tätningen är i “ISO-läge” för osamlad frånluft (se Fig. 12).
Läget för samlad frånluft (märkning “ISO” syns) är inte tillåtet.
3
1
2
1
Inspektionsfönster på styrsida 12
2
Tätningen är synlig i inspektionsfönstret på
styrsida 14
3
Beteckningsflagga
I det korrekta läge som visas syns
märkningen “ISO” på beteckningsflaggan.

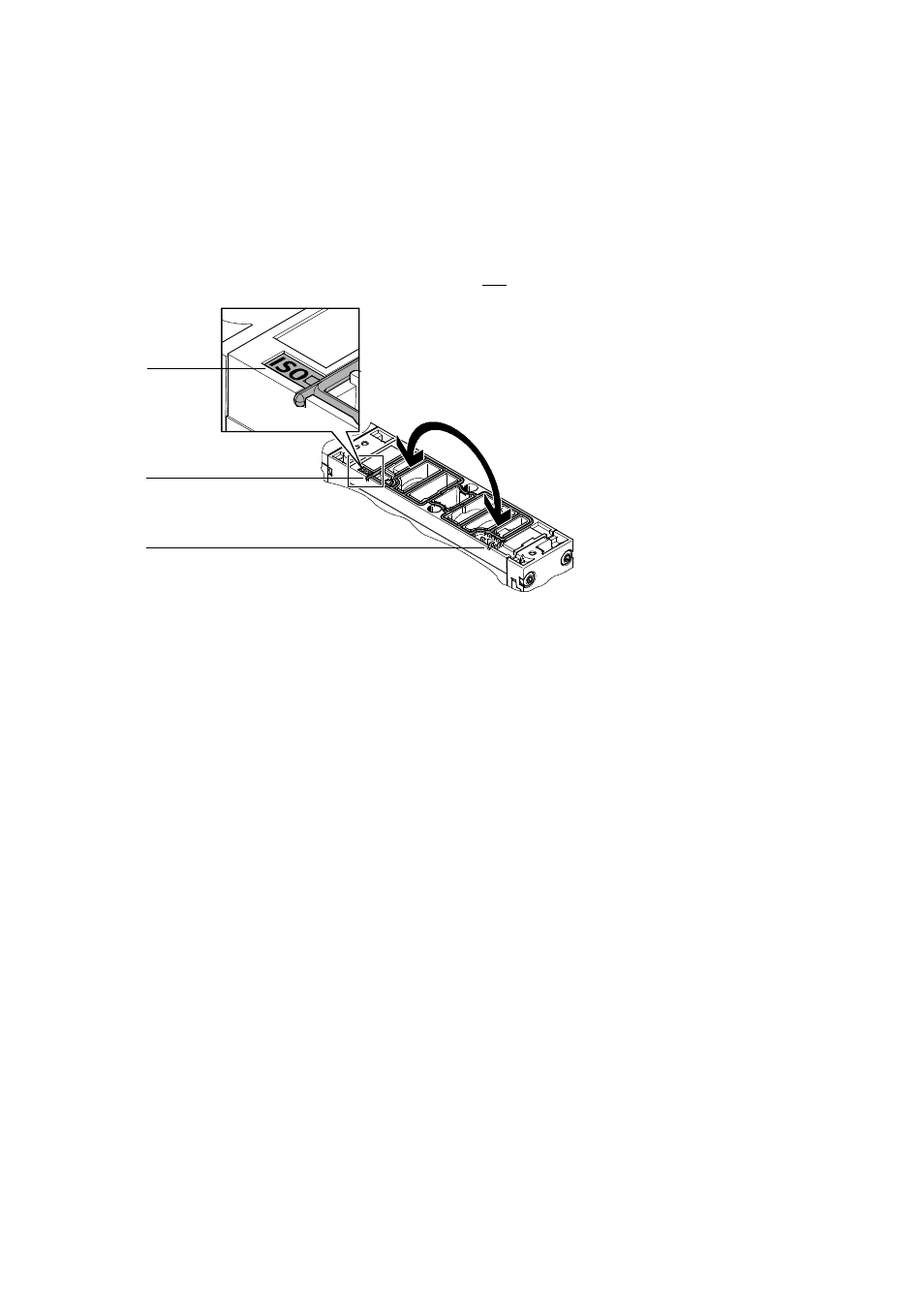

Fig. 12 Ventiltätningarnas läge (här: korrekt läge för osamlad pilotavluftning)
6. Placera magnetventilen på styrblocket (se Fig. 13) och dra åt de två
fästskruvarna med en insexnyckel SW3. Dra åt med tillåtet
åtdragningsmoment 2 Nm ±10 %.
7. Anslut lägesgivarens och magnetspolens kabel igen.
8. Utför sedan ett funktionstest (se kap. 7) för att säkerställa att styrblocket
fungerar korrekt.
