7
Режим скорости и силовой режим/режим крутящего момента
Festo – GDCP-CMMS-AS-G2-FW-RU – 1310NH – Русский
115
7
Режим скорости и силовой режим/режим крутящего
момента
7.1
Режим скорости
7.1.1
Обзор: Режим скорости (регулирование частоты вращения)
Регулятор тока
Регулятор
частоты
вращения
Выходной
каскад
M
Мотор
Энкодер
Фактическое значение частоты вращения
Фактическое значение силы тока
–
–
+
+
Заданное значение
частоты вращения
Заданное значение
силы тока
CMMS-AS-...-G2
Управляющий блок
Силовой блок
Интерфейсы управления
Профиль заданного значения скорости

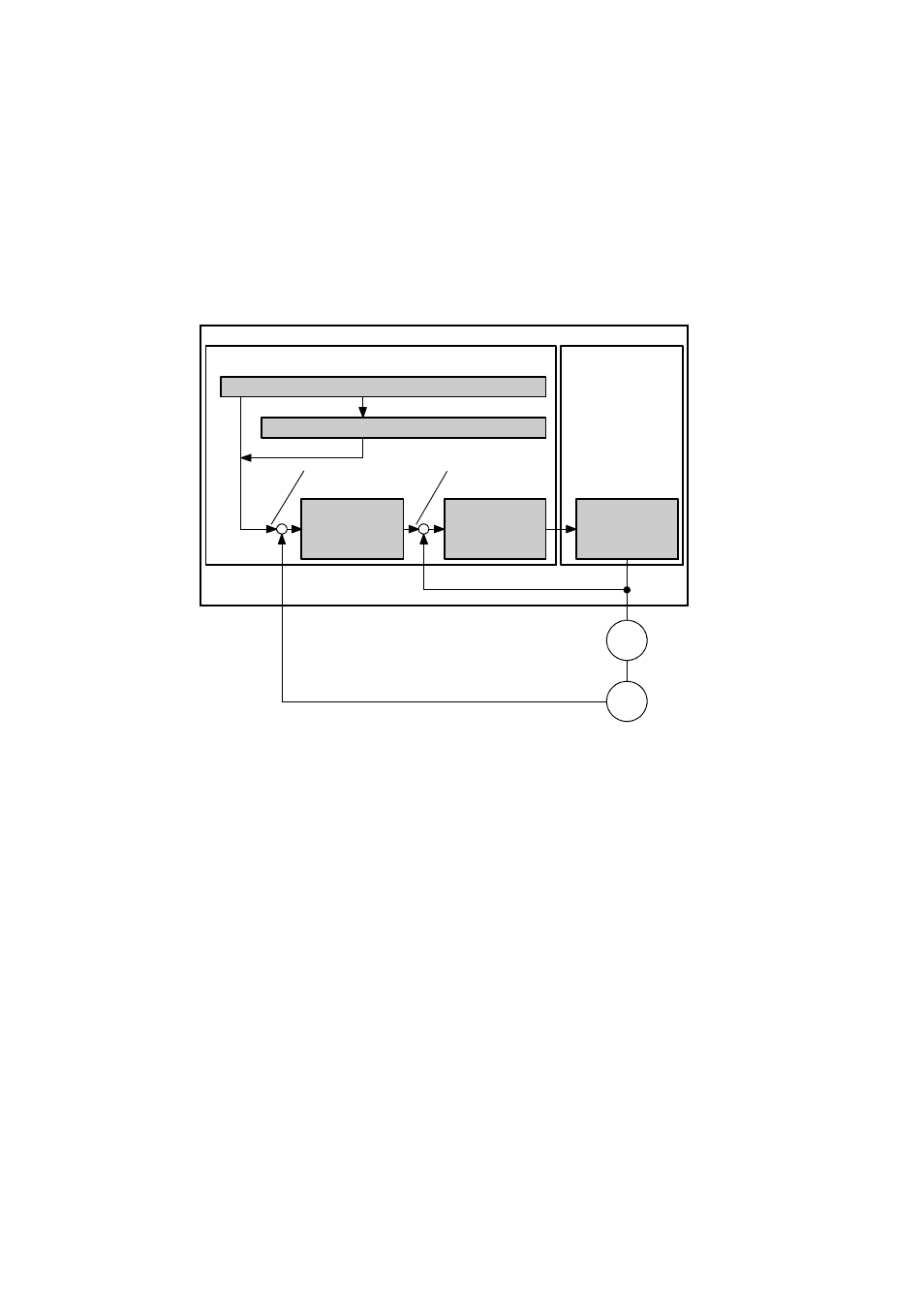

Fig. 7.1
Обзор: Режим скорости (регулирование частоты вращения)
В режиме скорости контроллером мотора можно управлять посредством Fieldbus или аналогового
входа. Каскад регулятора (регулятор частоты вращения и тока) обрабатывает отклонение “Задан-
ное значение частоты вращения” и “Фактическое значение частоты вращения” и тем самым управ-
ляет подключенным после него выходным каскадом. В качестве опции может активироваться про-
филь заданного значения скорости.
