Дополнительные подключения
Справочны
й материал
≥Для прослушивания многоканального объемного звука DVD-Video,
подключите усилитель с Dolby Digital, DTS и декодерами MPEG.
“Цифровой аудиовыход” в меню Нач. наст. (> 62)
≥При подключении данного аппарата к усилителю с помощью
оптического цифрового аудиокабеля, а также подключении к
телевизору с помощью кабеля HDMI можно получить
высококачественный звук с диска, установив “Цифровой
аудиовыход” на “Только оптический” в меню Нач. наст. (> 63).
В этом случае звук выводится только через усилитель, минуя
телевизор.
≥Перед покупкой цифрового оптического аудиокабеля (не
прилагается), проверьте форму разъемов соединяемой
аппаратуры.
≥Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
§
Только при соединении цифрового/спутникового ресивера или декодера с данным аппаратом
На
ча
т
ь
сл
ай
д-
шо
у

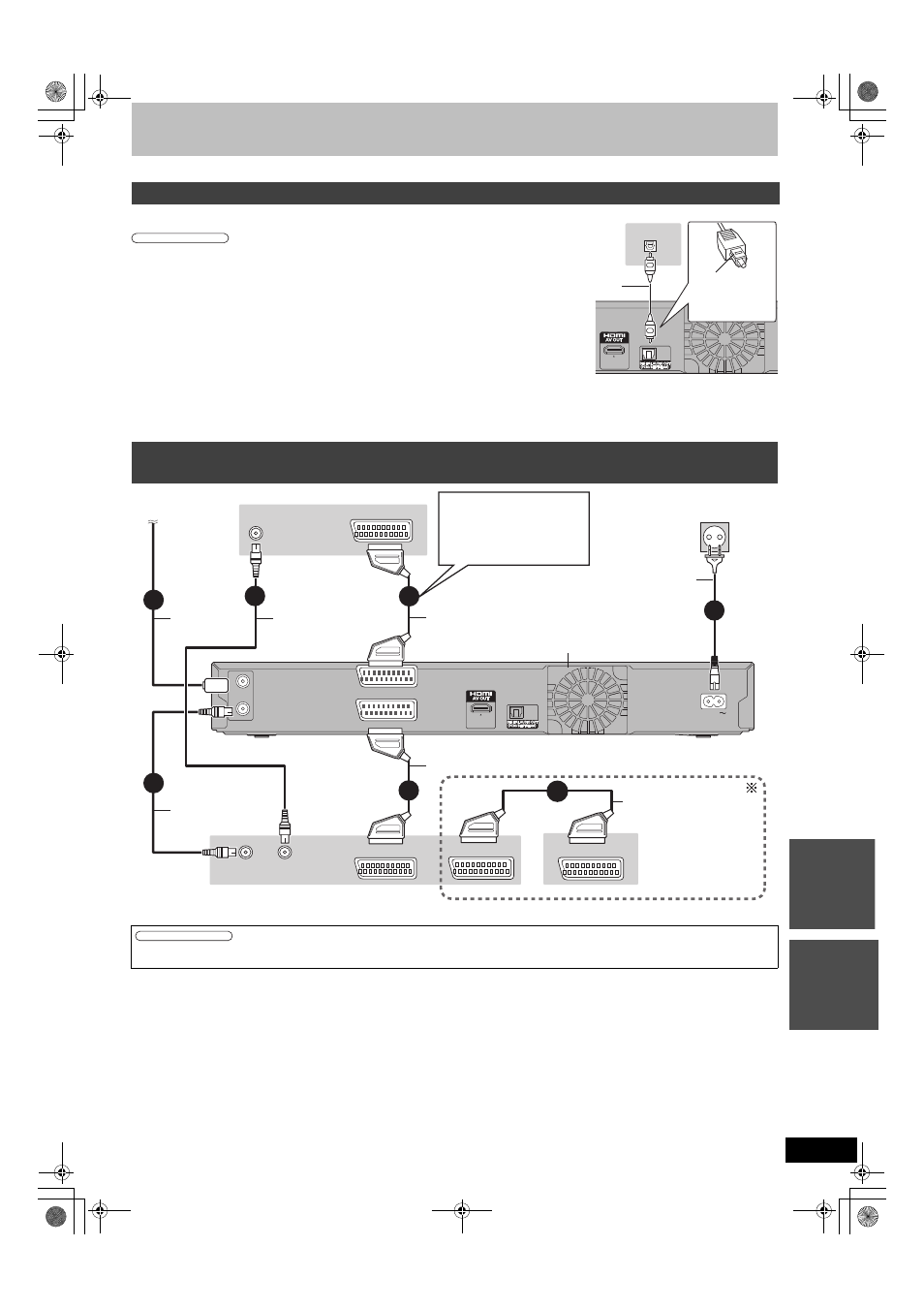

Подключение усилителя с цифровыми входами
Необходимая настройка
OPTICAL
OPTICAL IN
Оптический цифровой
аудиокабель
При подключении не
допускайте сгибания под
острым углом.
Задняя панель
данного аппарата
Вставьте до
конца, этой
стороной вверх.
Задняя панель усилителя
Подключение телевизора и видеомагнитофона, цифрового/спутникового
ресивера или декодера
RF
IN
RF
OUT
AV1
(TV)
OPTICAL
AV2
(DECODER/EXT)
AC IN
3
AV
VHF/UHF
RF IN
VHF/UHF
RF IN
AV
6
RF OUT
7
5
1
2
AV
AV
4
Задняя панель
цифрового/
спутникового
ресивера или
декодера
К антенне
Кабель
антенны
Высокочастотны
й коаксиальный
кабель
Задняя панель данного аппарата
В сетевую розетку
(oт 220 B дo 240 В пер. тока, 50 Гц)
21-штекерный
кабель СКАРТ с
полной
разводкой
Сетевой шнур
(прилагается)
Подключать только после
подсоединения всех остальных
кабелей.
21-штекерный кабель СКАРТ
Высокочастотный
коаксиальный
кабель
(прилагается)
Вентилятор охлаждения
Подключение к другим
разъемам, кроме 21-
штекерного разъема
СКАРТ (> 9)
Задняя панель телевизора
Задняя панель видеомагнитофона
21-штекерный кабель
СКАРТ
“Ввод AV2” и “Соединение AV2” настройки в меню Нач. наст. (> 64)
Подключите аппарат непосредственно к телевизору (> 8, [B])
Необходимая настройка
