Pyccкий
19
02
Подключения

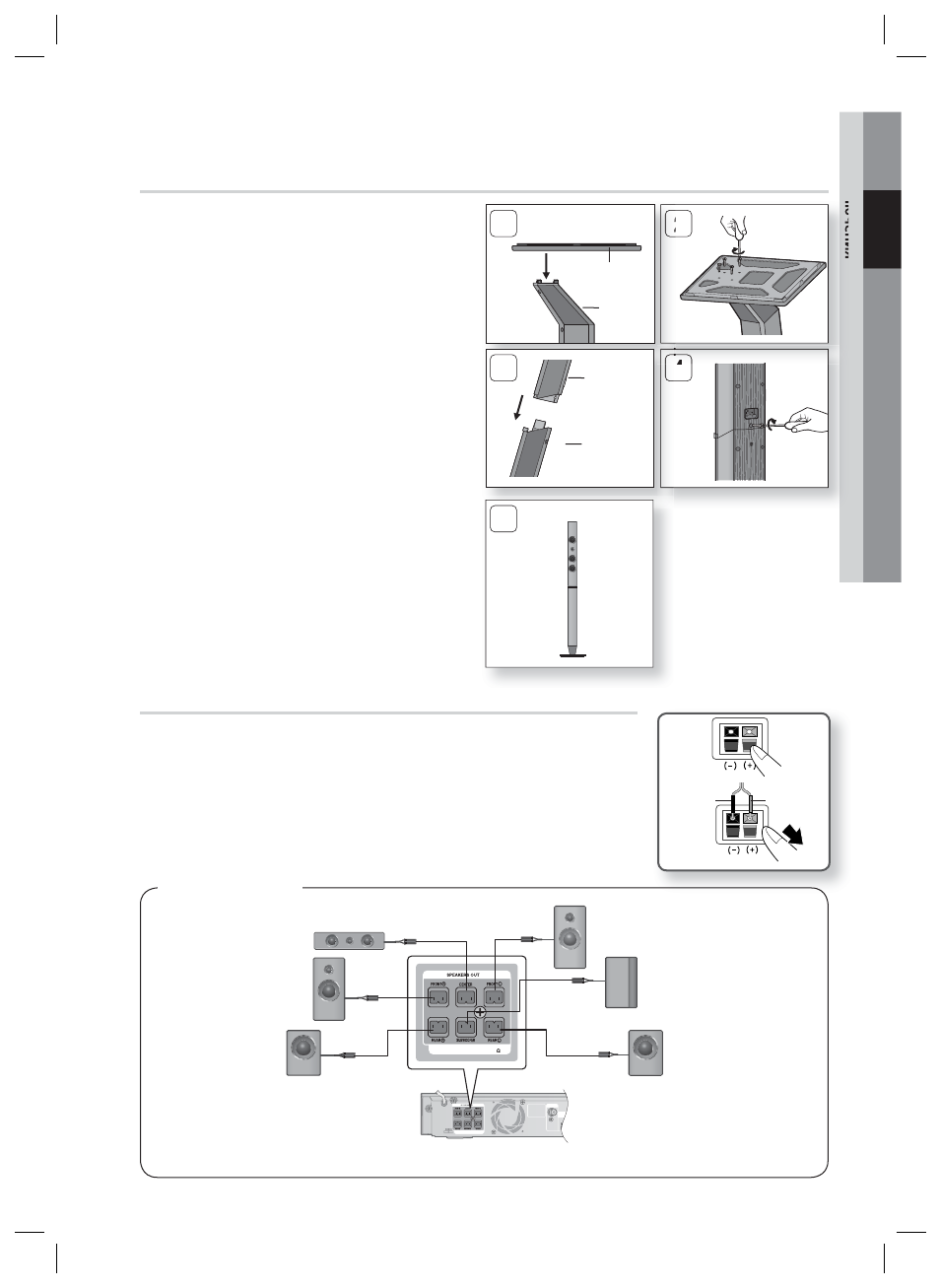

Установка громкоговорителей на высокую подставку
* Только для HT-C5550 - фронтальные/
боковые громкоговорители
Переверните подставку и прикрепите ее
к основанию подставки.
Вставьте небольшие винты (4x20, для подсоединения
стойки и основания стойки) в четыре отмеченных
отверстия и заверните против часовой стрелки, как
показано на рисунке.
ВНИМАНИЕ!
При использовании динамометрической отвертки не
прилагайте чрезмерных усилий. В противном случае ее
можно повредить, или она будет проворачиваться.
(динамометрическая отвертка - менее 15 кгс см)
Закрепите громкоговоритель сверху на собранной
подставке.
Вставьте другой большой винт (5x15, для подсоединения
динамика и стойки) в отверстие с задней стороны
громкоговорителя и заверните с помощью отвертки по
часовой стрелке, как показано на рисунке.
Это внешний вид после установки громкоговорителя.
Выполните эти действия, чтобы установить другой динамик.
1.
2.
!

3.
4.
5.
Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней стороне
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Выполните подключение к разъемам на задней панели
устройства, учитывая цвета разъемов и гнезд громкоговорителей.
1.
2.
3.
Черный Красный
FM ANT
SPEAKER IMPEDANCE : 3
FM ANT
SPEAKER IMPEDANCE : 3
SPEAKER IMPEDANCE : 3
Фронтальный
громкоговоритель
(П)
Сабвуфер
Боковой
громкоговоритель (П)
Боковой
громкоговоритель (Л)
Фронтальный
громкоговоритель (Л)
Центральный
громкоговоритель
Для HT-C5500
* Инструкции по установке громкоговорителей для модели HT-C5550 см. на стр. 18.
4
2
Подставка
Основание
подставки
1
3
Подставка
Громкоговоритель
5
