20
Українська
Підключення

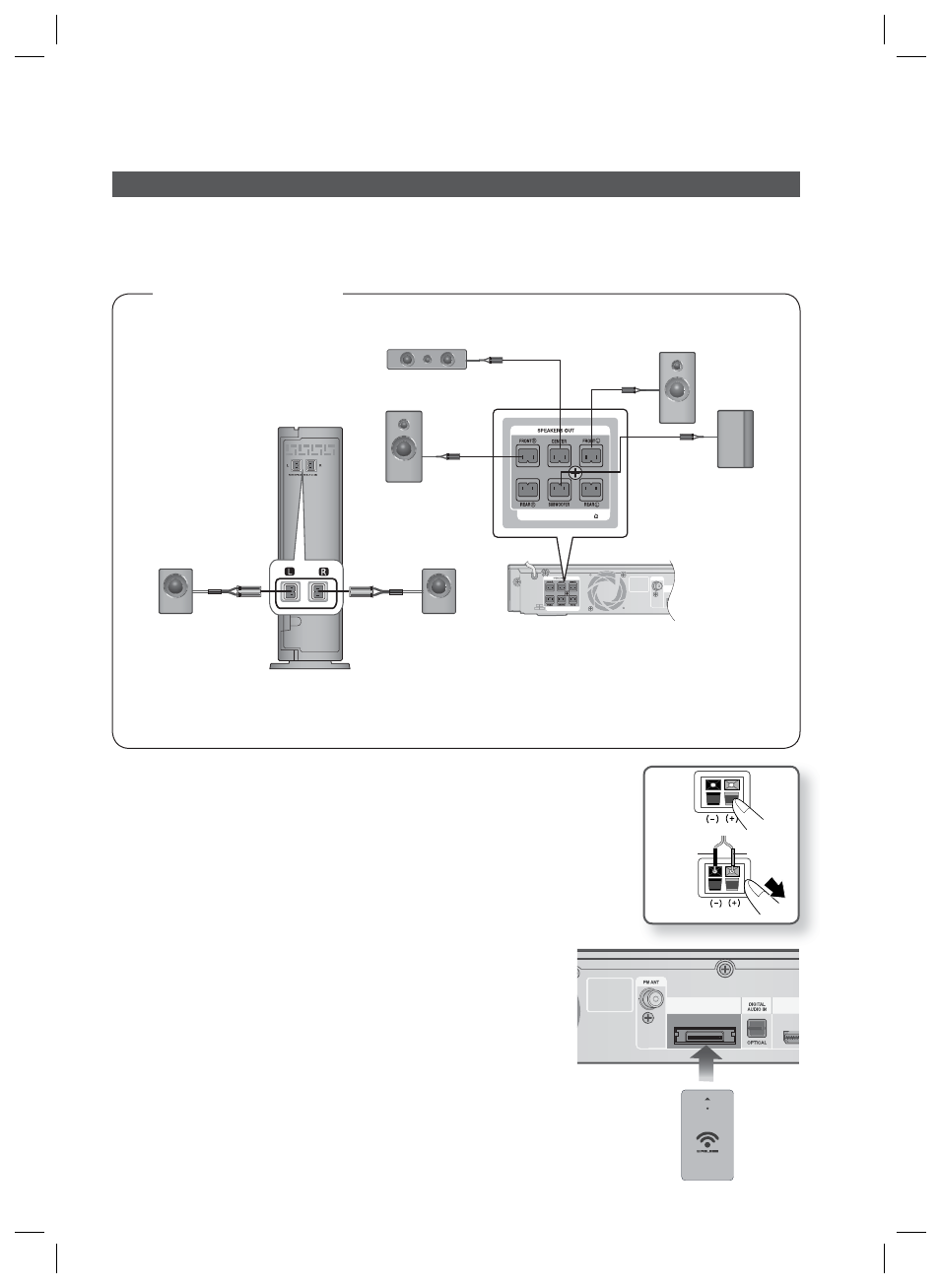

Підключення додаткового бездротового модуля прийому
Щоб підключити бокові динаміки за допомогою бездротового з’єднання, потрібно придбати
бездротовий модуль прийому та картку TX у дилера Samsung.
● Цей продукт можна підключати лише до SWA-5000.
Натисніть фіксатор рознімів на задній панелі динаміка.
Вставте чорний дріт у чорний рознім (–), а червоний дріт – у
червоний рознім (+), після чого відпустіть фіксатор.
Підключіть з’єднувальні дроти до задньої частини продукту, щоб
кольори штекерів динаміків і гнізд збігалися.
Вимкніть продукт і вставте мережну картку у відповідний рознім
(WIRELESS) на задній панелі продукту.
Вставте картку в рознім, тримаючи її міткою "WIRELESS"
догори.
Картка TX забезпечує зв’язок між продуктом і додатковим
бездротовим модулем прийому.
Підключіть лівий і правий бокові динаміки до бездротового модуля
прийому.
Підключіть кабель живлення бездротового модуля прийому до
електричної розетки.
1.
2.
3.
4.
•
•
5.
6.
Чорний Червоний
W
FM ANT
SPEAKER IMPEDANCE : 3
FM ANT
SPEAKER IMPEDANCE : 3
SPEAKER IMPEDANCE : 3
Передній динамік (П)
Сабвуфер
Центральний динамік
Бездротовий модуль прийому
Боковий
динамік (Л)
У випадку підключення HT-C5500
Передній динамік (Л)
Боковий
динамік (П)
* На стор. 18 див. інформацію стосовно динаміків HT-C5550.
WIRELESS
Картка TX
