Початок роботи
1
ВИХІДНІ РОЗНІМИ ДЛЯ 5,1-КАНАЛЬНИХ
ДИНАМІКІВ Використовуються для підключення передніх, центральних, бокових
динаміків і сабвуфера.
2 ВЕНТИЛЯТОР ДЛЯ ОХОЛОДЖЕННЯ
Вентилятор для охолодження забезпечує надходження прохолодного повітря
до пристрою, щоб запобігти перегріванню. Якщо живлення ввімкнено,
вентилятор завжди обертається.
3 КОАКСІАЛЬНЕ ГНІЗДО FM 75 Ом Використовується для підключення FM-антени.
4 РОЗНІМ ДЛЯ КАРТКИ TX (WIRELESS)
Картка TX забезпечує зв’язок між продуктом і додатковим бездротовим
модулем прийому.
5
ЗОВНІШНІ ЦИФРОВІ ОПТИЧНІ ВХІДНІ ГНІЗДА
(OPTICAL) До цих гнізд підключається кабель для вводу цифрового аудіосигналу із
зовнішнього пристрою.
6 ВХІДНІ ГНІЗДА HDMI
Використовуються для одночасного отримання цифрових відео-та
аудіосигналів за допомогою кабелю HDMI.
7 ВИХІДНЕ ГНІЗДО HDMI
До цього гнізда підключається кабель HDMI для виводу на телевізор
відеосигналу найвищої чіткості.
8
ГНІЗДО БЕЗДРОТОВОЇ ЛОКАЛЬНОЇ
МЕРЕЖІ
Можна використовувати для послуг мережі (див. стор. 55−60), BD-LIVE
та оновлення програмного забезпечення за допомогою бездротового
адаптера локальної мережі.
9 РОЗНІМ ЛОКАЛЬНОЇ МЕРЕЖІ
Можна використовувати для послуг мережі (див. стор. 55−60), BD-LIVE
та оновлення програмного забезпечення за допомогою мережних
підключень.
10 ГНІЗДА АУДІОВХОДУ
До цих гнізд підключається кабель для вводу 2-канального аналогового
аудіосигналу із зовнішнього пристрою (наприклад, відеомагнітофона)
11
ВИХІДНІ ГНІЗДА КОМПОНЕНТНОГО
ВІДЕОСИГНАЛУ Використовуються для підключення телевізора до вхідних компонентних
відеорознімів.
12 ВИХІДНЕ ВІДЕОГНІЗДО
Використовується для підключення вхідного відеогнізда телевізора
(ВІДЕОВХІД) до гнізда ВІДЕОВИХОДУ продукту.
ЗАСТЕРЕЖЕННЯ
Під час установки продукту забезпечте принаймні 10 см вільного простору з усіх боків
вентилятора.
Не затуляйте вентилятор чи вентиляційні отвори.
!



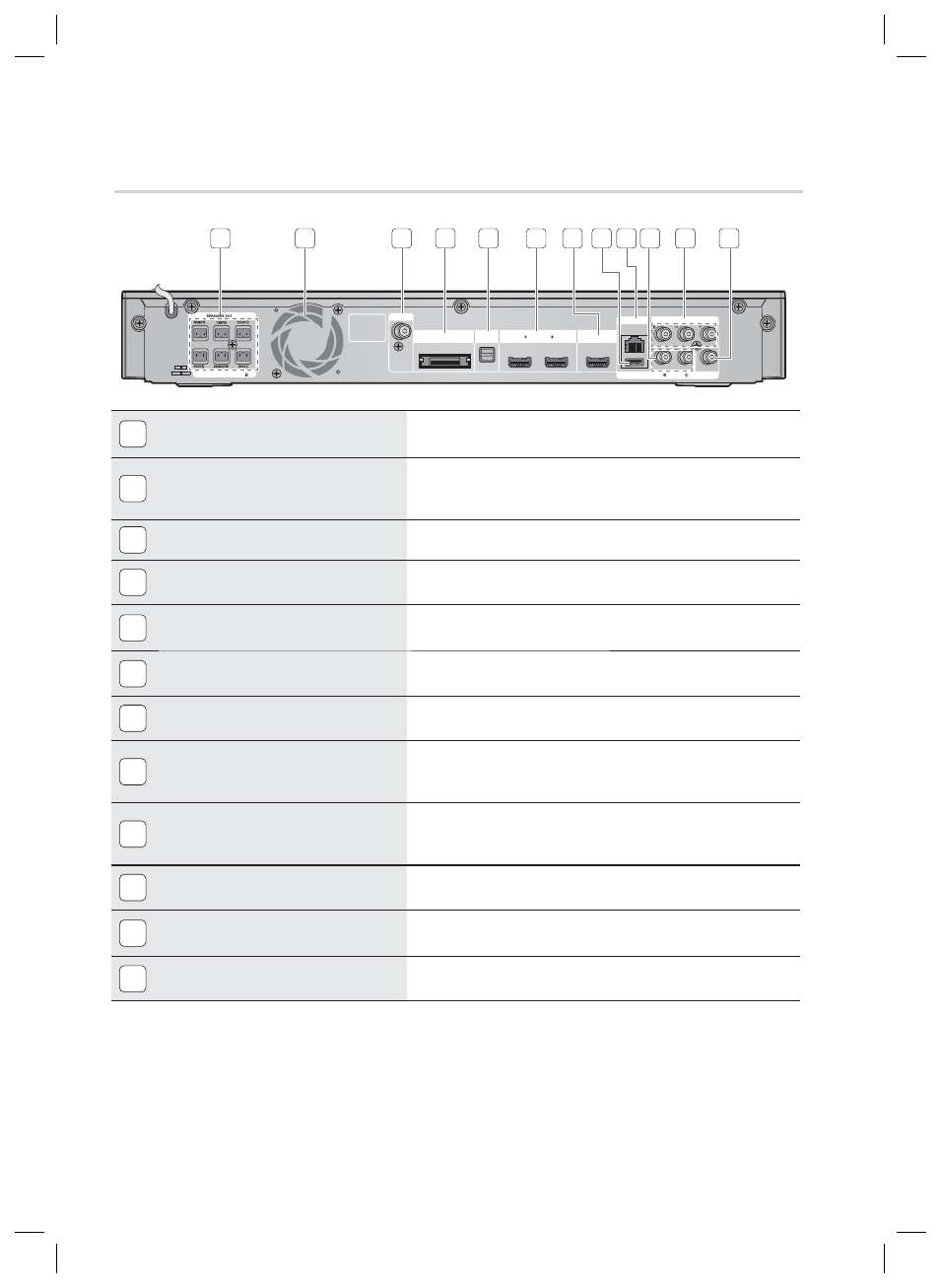

Задня панель
