Круглые пластины и пластины corocut, С ro геометрией, Угол в плане – Инструкция по эксплуатации Sandvik Coromant Heat resistant super alloys
Страница 20
18
iC
k
r
a
p

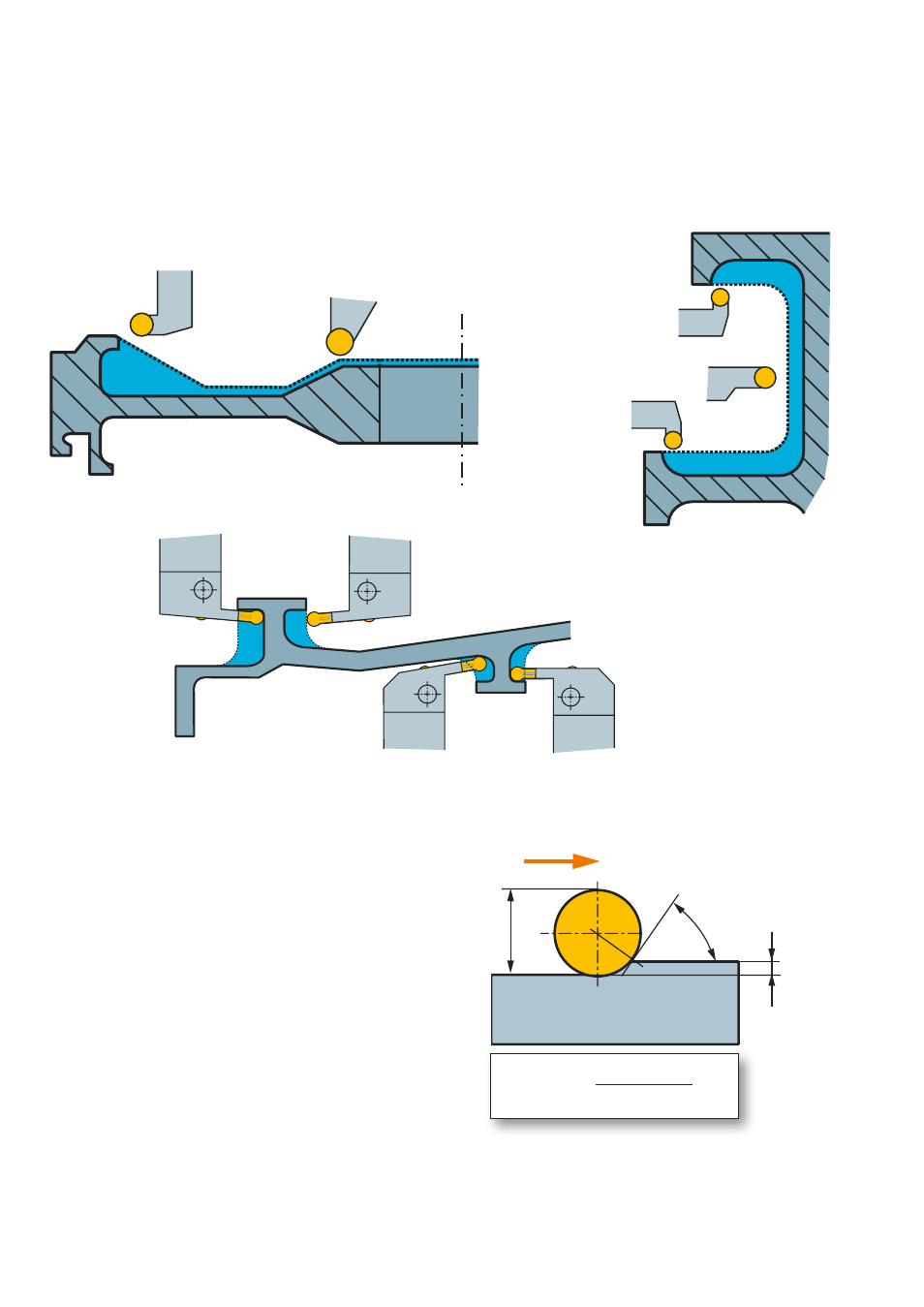

Круглые пластины и пластины CoroCut
®
с RO геометрией
Круглые пластины – это наиболее прочные
пластины, обеспечивающие высокую
производительность. Обычно авиационные
детали имеют крупные габариты, причем
большие радиусы и плавные профили,
спроектированные для устранения
внутренних напряжения, делают возможным
использование круглых пластин.
Угол в плане –
k
r
Наилучшее качество обработки
достигается, когда угол в плане остается
меньше 45°. При этом глубина резания
составляет до 0.15 от диаметра пластины
(абсолютная глубина резания не должна
превышать 0.25 от диаметра).
Если глубина резания превосходит 25%
от диаметра круглой пластины, лучше
перейти на квадратные пластины с
постоянным 45° углом в плане.
Примечание:
этот принцип вычислений
применим ко всем пластинам, когда
глубина резания меньше радиуса при
вершине.
cos
k
r
=
(0.5iC–a
p
)
0.5iC
