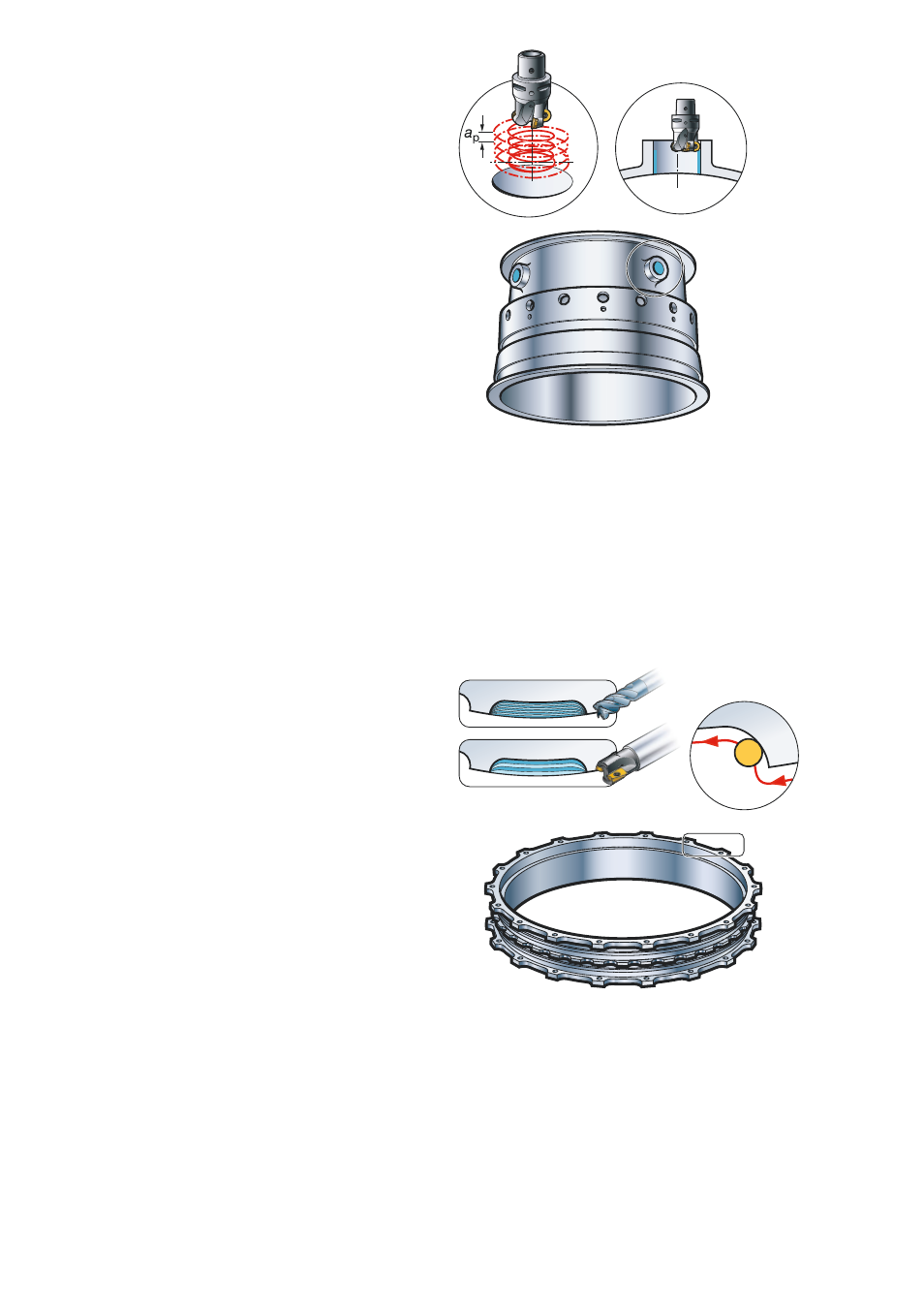

Кольца – волнообразные профили
Операция
Фрезерование зубьев кольца
Материал
Inconel 718
Фреза
CoroMill 390
CoroMill Plura
Диаметр фрезы, D
c
16 мм
12 мм
Пластина
R390-11T308M- R216.24-
PL 1030
12050DAK26P
1620
Кол-во зубьев фрезы, z
n
2
4
Скорость резания, v
c
30 м/мин
75 м/мин
Скорость вращения
шпинделя, n
600 об/мин
2000 об/мин
Подача стола, v
f
120 мм/мин
637 мм/мин
Подача на зуб, f
z
0.1 мм
0.08 мм
Глубина резания, a
p
5 мм
5 мм
Ширина обработки, a
e
2 мм
1 мм
Удельный съем
металла, Q
1.2 см
3
/мин
3.2 см
3
/мин
Операция
Отверстие в фундаментной
(опорной) плите –
Ø 59 мм
– 20 мм глубина
Метод
Винтовая интерполяция в
сплошной материал
траектории
Материал
Inconel 718
Фреза
CoroMill 300
R300-035C3-12H
Диаметр фрезы, D
3
35 мм
Пластина
R300-1240E-MM 2040
Кол-во зубьев фрезы, z
n
4
Скорость резания, v
c
25 м/мин
Скорость вращения
шпинделя, n
227 об/мин
Подача стола, v
f
76 мм/мин
Подача на зуб, f
z
0.2 мм
Глубина резания, a
p
2 мм
Ширина обработки, a
e
Полная
Время
11 мин
Удельный съем
металла, Q
5 см
3
/мин
