88

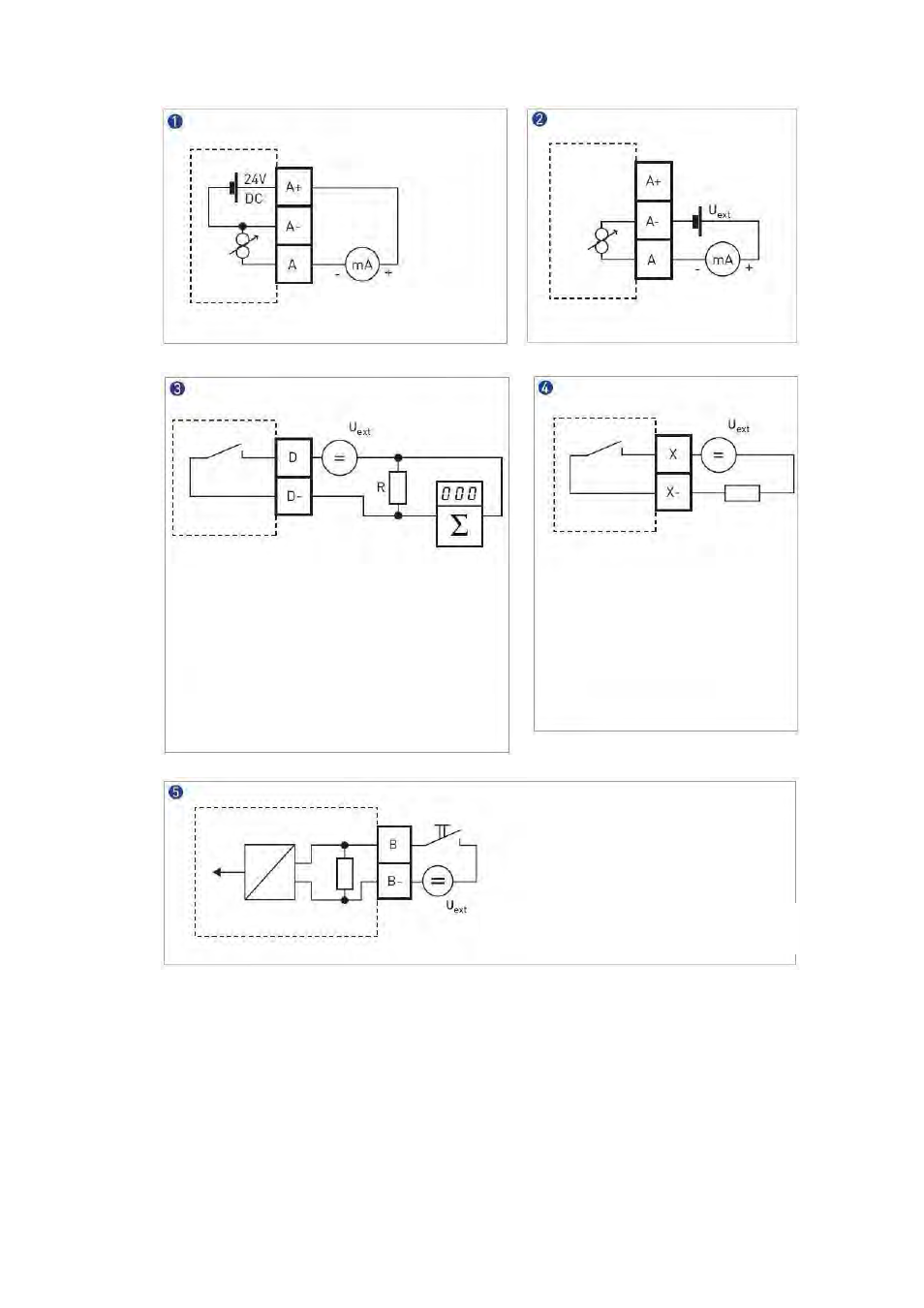

Активный токовый выход I
a
, HART
® совместимый
Пассивный токовый выход I
p
, HART
® совместимый
Пассивный частотно-импульсный выход P
p
Пассивный выход состояния, предельный выключатель S
p
Пассивный вход управления C
p
I
≤
22 mA
R
L
≤ 1 kΩ
HART
® совместимый
См. стр. 91
I
≤
22 mA
U
ext
≤ 32 Vdc
f
≤ 10 kHz: I ≤
20 mA
f
≤ 100 Hz: I ≤ 100 mA
U
0
1,5 V
при 10 mA
U
ext
≤ 32 Vdc
U
0
1,5 V
при 10 mA
U
ext
≤ 32 Vdc
I
≤ 100 mA
X =
клеммы B или D
R = 1.2 k
Ω
/ 0,5 W,
не-
обходим только при
использовании эл.
счетчика с вх. сопро-
тивлением R
i
> 5 k
Ω
Может быть использован как выход состояния. В
этом случае, подключение производится в соответ-
ствии со схемой 4.
U
on
> 19 Vdc
U
off
< 2.5 Vdc
U
ext
≤ 32 Vdc
I
0
≤ 100 mA
Может быть использован как выход состояния. В
этом случае, подключение производится в соответ-
ствии со схемой 4 .
