11.3
Обмотка драйвера или сенсора

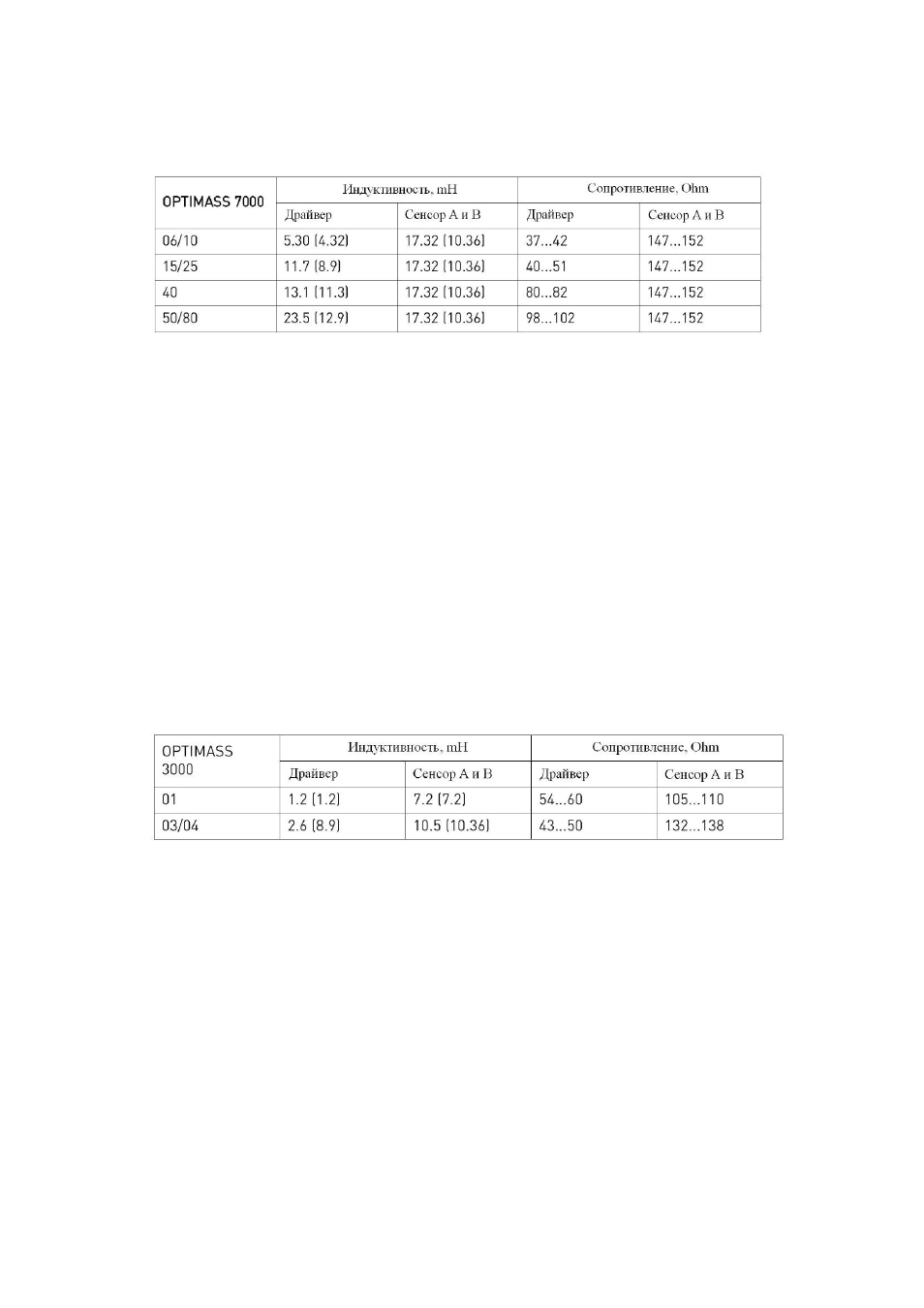

Типовые значения индуктивностии электрического сопротивления:
• Данные, приведенные в таблице, представляют собой примерные значения.
• При межвитковом замыкании индуктивностьдатчиков падает (см. значения в скобках).
• Драйвер подключается черным и серым проводом
• Сенсор A подключается белым и желтым проводом; сенсор В - зеленым и фиолетовым проводом.
• Датчик температуры подключается красным и синим проводом; его сопротивление равно 530 …550 Ohm при
температуре окружающей среды.
OPTIMASS 7000 – 06 600 …800 Ohm
при окруж. температуре Датчик напряженности
измерительной трубы (красный и
коричневый)
OPTIMASS 7000 – 10…80 420 …560 Ohm
при окруж. температуре
OPTIMASS 7000 – 06…10 225 …275 Ohm
при окруж. температуре Датчик напряженности внутреннего
цилиндра (коричневый и оранжевый) OPTIMASS 7000 – 15…80 Не используется (0 Ohm)
• Сопротивления датчиков, которые выходят за вышеозначенные пределы, могут указывать на обрыв цепи. При
этом прибор может не выходить в режим измерения или иметь большую погрешность измерения.
• Все цепи должны быть изолированы от «земли» (корпуса прибора) и друг от друга: сопротивление изоляции >
20
МОм. Если имеет место замыкание на землю, прибор может не выходить в режим измерения
Внимание:
Возможный отказ первичного преобразователя может обозначать, что во вторичной оболочке находится
жидкость. В любом случае необходимо снять давление в линии и, с соблюдением условий безопасности,
демонтировать прибор с трубопроводав кратчайшие сроки.
• Данные, приведенные в таблице, представляют собой примерные значения.
• При межвитковом замыкании индуктивностьдатчиков падает (см. значения в скобках).
• Драйвер подключается фиолетово-черным и оранжево-серым проводом
• Сенсор A подключается белым и желтым проводом; сенсор В - зеленым и желтым проводом.
• Датчик температуры подключается красным и синим проводом; его сопротивление равно 530 …550 Ohm при
температуре окружающей среды.
• Сопротивления датчиков, которые выходят за вышеозначенные пределы, могут указывать на обрыв цепи.
При этом прибор может не выходить в режим измерения или иметь большую погрешность измерения.
• Все цепи должны быть изолированы от «земли» (корпуса прибора) и друг от друга: сопротивление изоляции
> 20
МОм. Если имеет место замыкание на землю, прибор может не выходить в режим измерения
Внимание:
Возможный отказ первичного преобразователя может обозначать, что во вторичной оболочке находится
жидкость. В любом случае необходимо снять давление в линии и, с соблюдением условий безопасности,
демонтировать прибор с трубопроводав кратчайшие сроки
