Расходомеры фланцевой версии и версии Tri-clamp

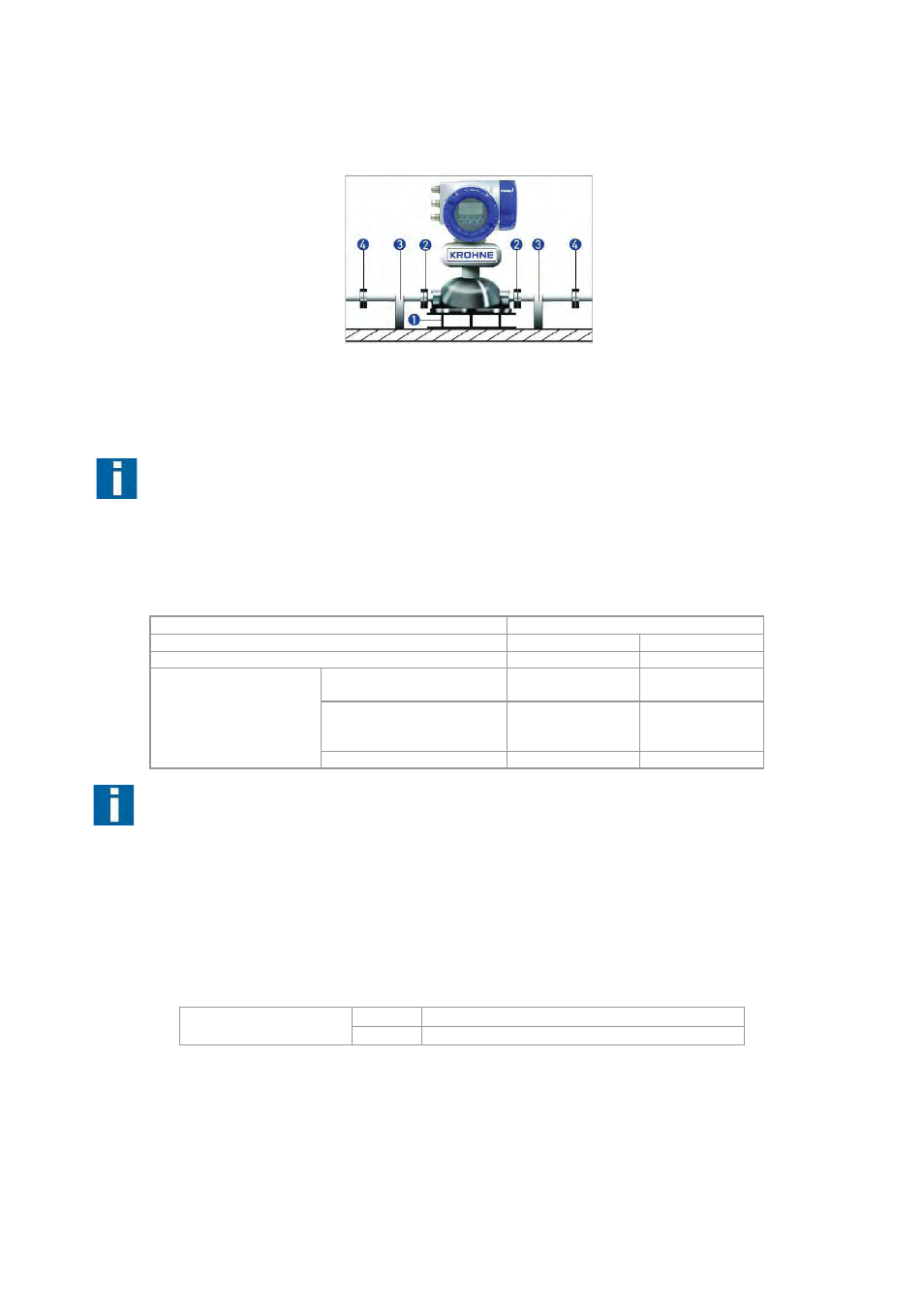

При монтаже приборов, оснащенных фланцами, необходимо обеспечить крепления для технологического трубо-
провода за присоединительным фланцем. Это необходимо для того, чтобы исключить излишнюю нагрузку на
фланцы прибора.
Зафиксируйте расходомер на жесткой опоре
Тщательно выровняйте фланцы трубопроводаи соедиените их с фланцами расходомера
Закрепите подводящий и отводящий участки трубопроводана опорах
Завершите монтаж технологических присоединений.
Обратите внимание:
Необходимо учесть, что пузырьки газа также могут накапливаться между фланцем и измерительной трубой,
что происходит из-за присутствия между ними ступенчатого перехода. Во избежание таких ситуаций реко-
мендуется устанавливать прибор вертикально.
6.2
Температура окружающей среды / измеряемого продукта
Соблюдайте следующие нормативные значения температуры окружающей среды и рабочей температуры:
Материал измерительной трубы
SS 316L
или HC 22
°C
°F
Рабочая температура
-40 … +150
-40 … +300
Компактное исполнение в
алюминиевом корпусе
-40 … +60
-40 … +140
Компактное исполнение
корпусе из нержавеющей
стали
-40 … +55
-40 … +140
Температура
окружающей среды
Разнесенная версия
-40 … +60
-40 … +140
Обратите внимание:
Для получения информации об ограничениях по температуре окружающей среды и рабочей температуре во
взрывоопасных зонах, необходимо ознакомиться с документом «Руководствопо применению массовых корио-
лисовых расходомеров во взрывоопасных зонах».
Если установленные приборы подвергаются воздействию прямых солнечных лучей, то рекомендуется устано-
вить солнцезащитный козырек. Это особенно важно для стран с высокими температурами окружающей среды.
6.3
Соответствие требованиям директивы PED (Pressure Equipment Directive)
Для соответствия требованиям PED в Европе предоставляется следующая информация в помощь инженерам-
проектировщикам:
S
Нержавеющая сталь SS 316 L
Измерительная труба:
H
Хастеллой C22
Наружный цилиндр (вторичная защитная оболочка) выполнен из нержавеющей стали SS 304 / 304 L .
В кабельном вводе используетсяэпоксидная смола с прокладками из материалов «FPM / FKM» и гидрогенизиро-
ванного нитрила.
Фланцы могут быть либо из нержавеющей стали SS 316 /316 L, либо из Хастеллой С22.
Опционально поставляется расходомер, оснащенный рубашкой обогрева из нержавеющей стали SS 316 / 316 L.
