74
Стена:
1.
Руководствуясьразмерами, приведенными в разделе 9.10, сделайте отверстия в стене и установите заклад-
ные устройства.
2.
Приложите конвертор сигналов к стене, выровняйте корпус конвертора и закрепите его.

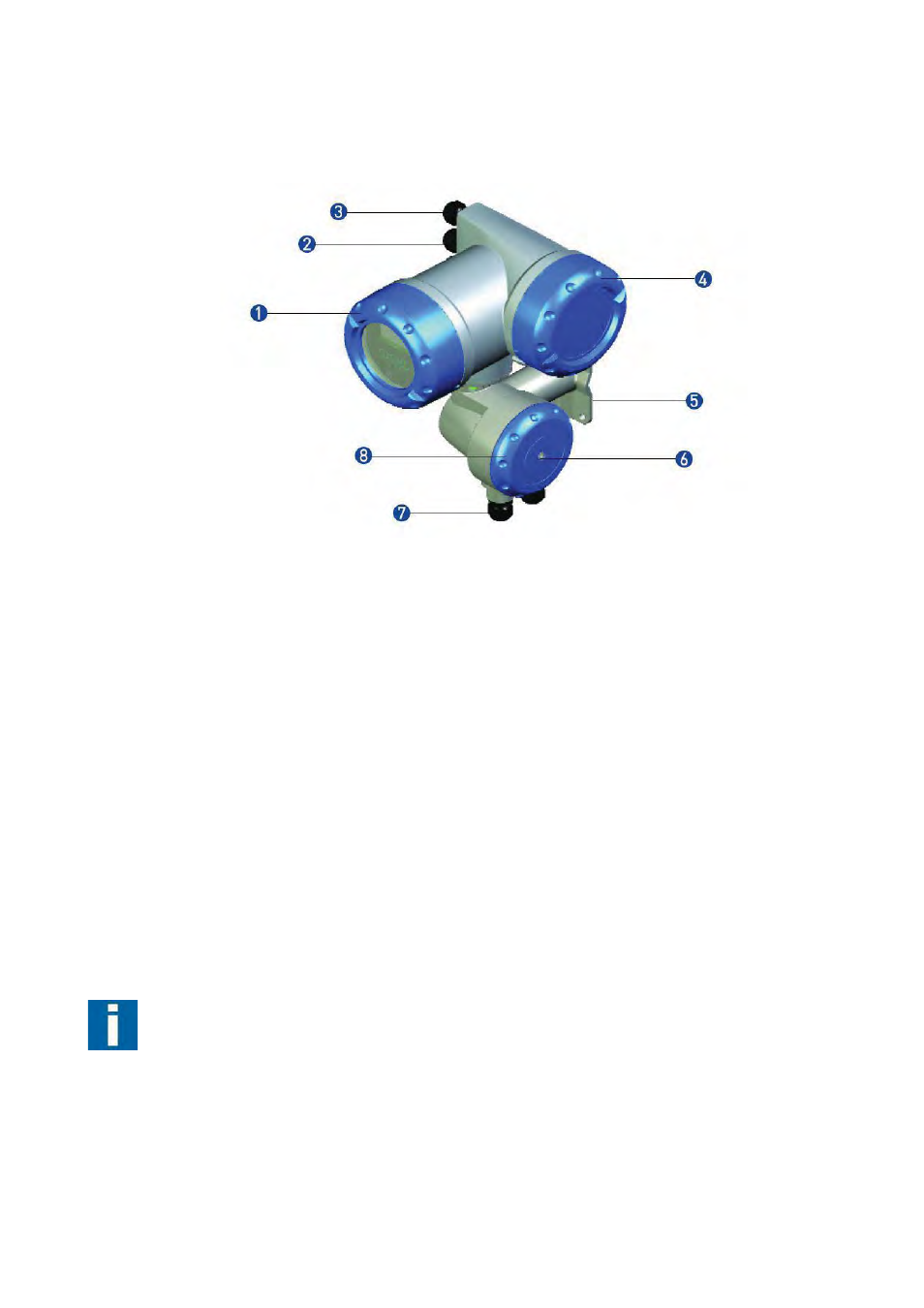

Крышка корпуса, отсек электроники
Кабельный ввод для входов / выходов
Кабельный ввод для кабеля питания
Крышка корпуса, отсек для подключения кабеля питания и кабеля входов / выходов
Только для F версии
Монтажная планка для монтажа на стену или на стойку
Фиксирующийвинт клеммного отсека для подключения кабеля от первичного преобразователя
Кабельный ввод для подключения кабеля от первичного преобразователя
Крышка корпуса, отсек для подключения кабеля от первичного преобразователя
9.4
Изменение положения дисплея
Дисплей конверторов сигналов MFC 300 C и MFC 300 F может быть повернут в любую сторону с шагом 90 0
.
1.
Отверните крышку отсека электроники.
2.
Отогните два пластиковых фиксатора с обеих сторон модуля дисплея, чтобы освободить его.
3.
Поверните модуль дисплея в нужнуюВам позицию и слегка надавите, чтобы зафиксировать его при помо-
щи пластиковых фиксаторов.
Примечание: убедитесь, что в процессе выполненной Вами процедуры не был поврежден гибкий шлейф!
4.
Установите крышку отсека электроники на место.
Важно:
Перед тем, как установить крышку отсека электроники на место убедитесь, что резьбовое соединение не
содержит загрязнений. При необходимостииспользуйте смазку.
Это особенно важно для взрывозащищенных версий приборов.
