Горизонтальный монтаж с направлением потока слева направо
Вертикальный монтаж на восходящем потоке
Монтаж под углом на восходящем потоке
Горизонтальный монтаж, когда непосредственно за расходомером следует нисходящий участок тру-
бопровода: такой тип монтажа НЕ рекомендуется!
Вертикальный вариант монтажа с отсечными клапанами, установленными для обеспечения коррект-
ной калибровки нулевой точки. Рекомендуется установить обратный клапан под прибором с целью
предотвратить такое явление как обратный поток, возникающее при отключении насоса.
Примечание:
Нисходящие участки трубопровода, следующие непосредственно за прибором ( ), могут вызвать сифонный эф-
фект и, как следствие, дополнительные погрешности измерения.
Не устанавливайте прибор в самой высокой точке трубопровода. На этом участке может скапливаться воздух или
газ, что также приведет к некорректным измерениям.
3.3
Хранение
Если прибор необходимо какое-то время хранить в складских условиях, мы рекомендуем оставить его оригиналь-
ную упаковкуи соблюдать температурные условия: диапазон температуры окружающей среды не должен выхо-
дить за пределы -50°C и +85°C.
3.4
Трансопртировка

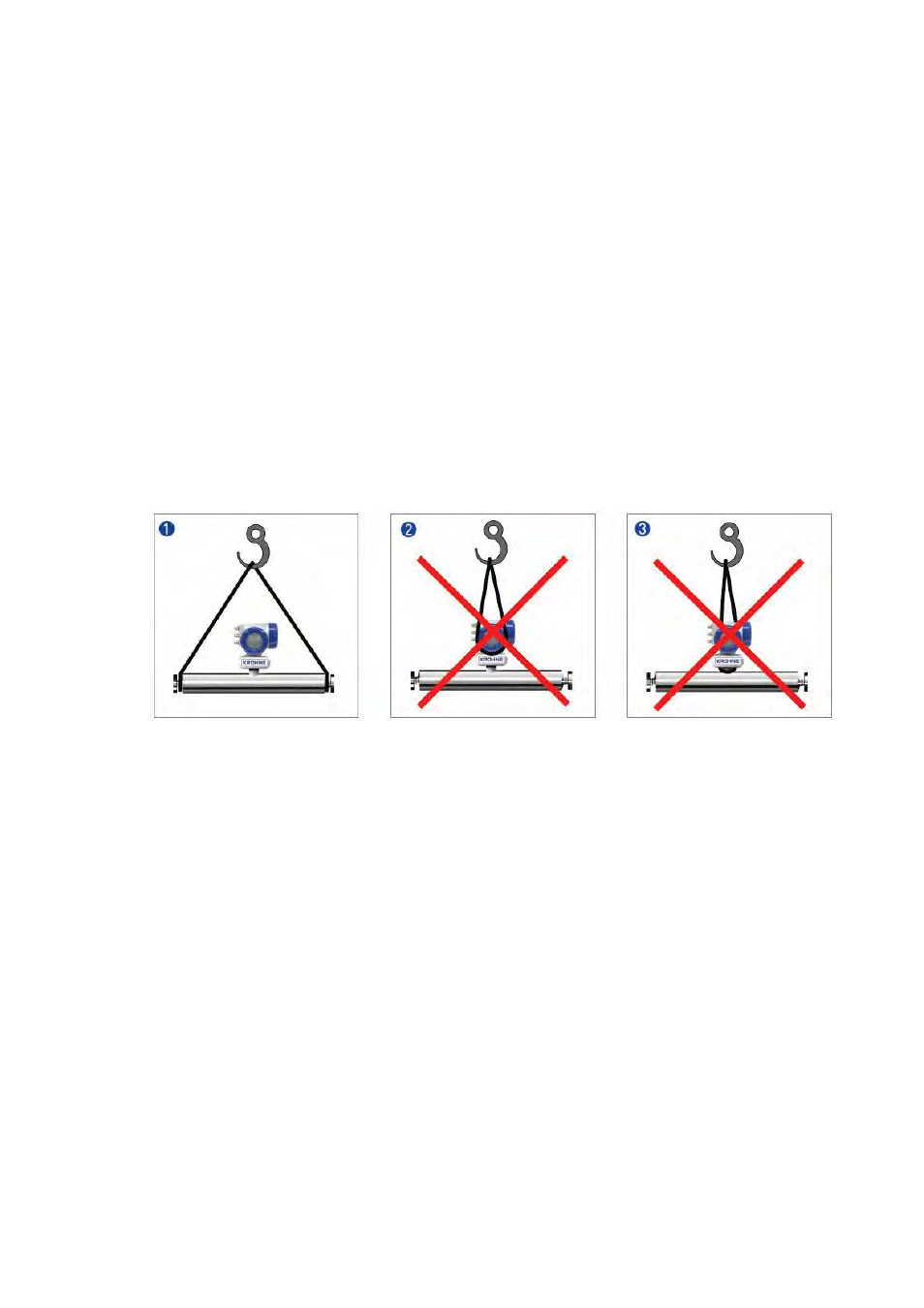

Для поднятия прибора используйте хорошо закрепленные погрузочные стропы
Ни при каких условиях НЕ ПОДНИМАЙТЕ расходомер за корпус конвертора сигналов
Ни при каких условиях НЕ ПОДНИМАЙТЕ прибор за «шейку», поддерживающуюкорпус кронвертора
сигналов
Важное замечание:
Приборы 1000-ой и 2000-ой серий имеют четыре отверстия на наружной трубе, по два с каждого конца. Эти от-
верстия могут быть использованы для перемещения расходомера при вертикальной установке, если прибор по-
ставлялся с гигиеническими присоединениями. Обратите внимание, что отверстия НЕ ПРЕДНАЗНАЧЕНЫ для
поднятия прибора, если прибор поставлялся с фланцевыми присоединениями. Ответственность за использование
соответствующегооборудованияпри погрузочно-разгрузочных работах возлагается на пользователя.
3.5
Двойная защита от проникновения среды
Для соответствия требованиям ANSI/ISA-12.27.01-2003 «Requirements for Process Sealing Between Electrical Sys-
tems and Flammable or Combustible Process Fluids» (
Требования для герметизирующих систем между электриче-
скими системами и воспламеняющимисяили взрывоопасными средами) во всех расходомерах OPTIMASS для
газообразных продуктов используетсядвухступенчатаязащита. Если первичная ступень защиты пропустит изме-
ряемую среду, то вторичная ступень предотвратит проникновение среды в электронный отсек.
OPTIMASS 1000, 2000, 3000, 7000, 8000, 9000
Жидкие продукты (Пример кода модели: OPTIMASS 1000C S25 - Liquid)
Данные по давлению и температуре:
OPTIMASS 1000 / 1300 / 1010 -40
0
C … 130
0
C
и 100 … 10 000 kPa
OPTIMASS 2000 / 2300 / 2010 -45
0
C … 130
0
C
и 100 … 14 000 kPa
