77
Предупреждение:
Конвертор сигналов должен быть правильно заземлен для исключения поражения электрическим током
обслуживающегоперсонала.
После того, как подключение питания выполнено, пластиковая крышка должна быть установлена в за-
крытое положение (см. рисунок выше).
При установке прибора во взрывоопасной зоне, необходимо руководствоватьсяспециальной инструкци-
ей, определяющей порядок использования массового расходомера во взрывоопасной зоне.
9.6
Подключение первичных преобразователей разнесенной версии
Массовый расходомер OPTIMASS может поставляться в разнесенной конструкции. При этом конвертор сигна-
лов может быть отнесен от первичного преобразователя на 300 m (1000 ft).

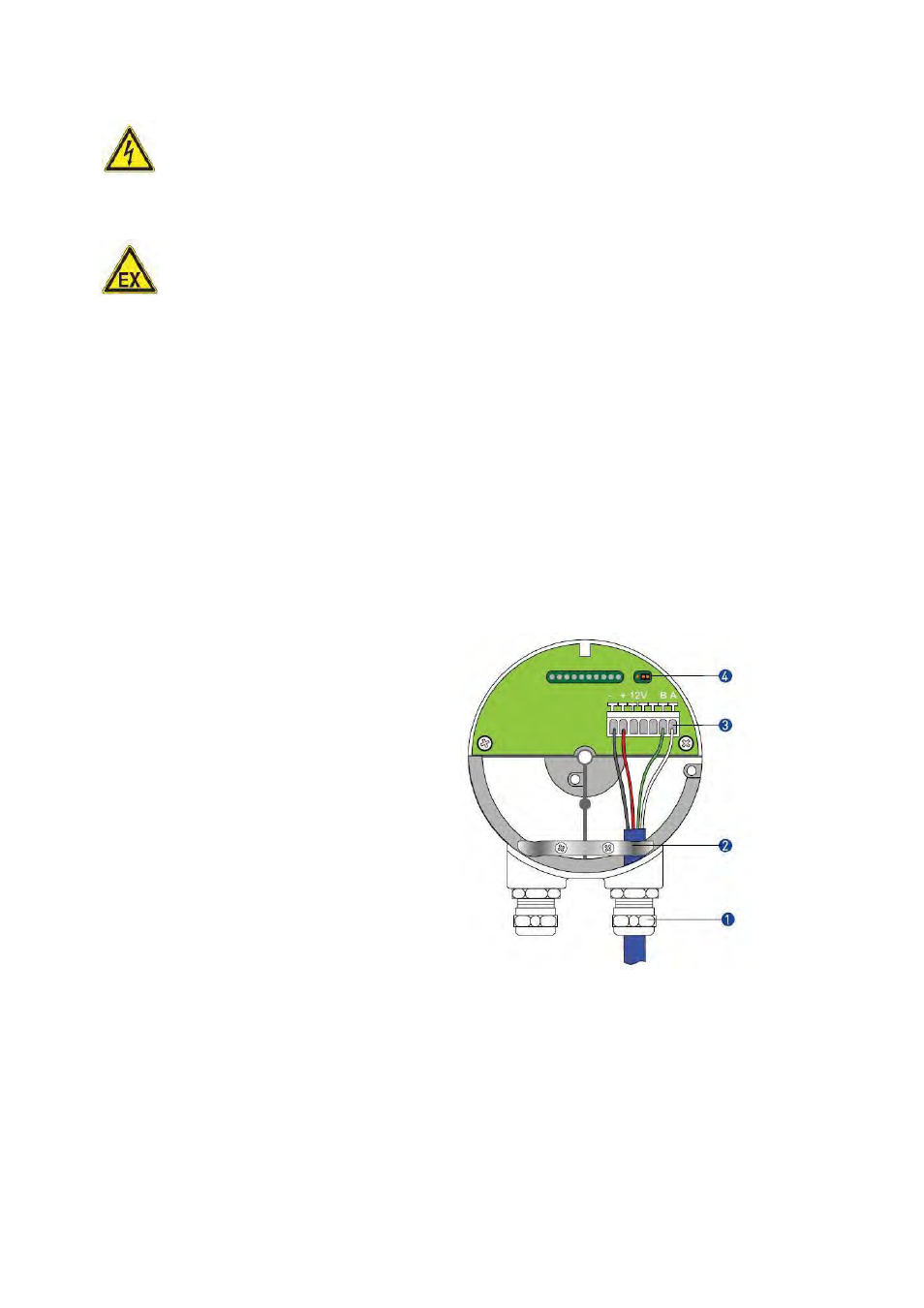

Соединительная коробка (со стороны первичного преобразователя)
1.
Отверните фиксирующий винт, расположенный на крышке соединительной коробки
2.
Отверните два винта, удерживающих держатель кабеля и снимите его
3.
Снимите примерно 50 mm наружной оболочки сигнального кабеля
4. Проведите заделку кабеля так, чтобы экран имел надежный контакт с «землей» при установке
держателя кабеля на место.
5.
Установите держатель кабеля на место и зафиксируйте его.
6.
Подсоедините четыре жилы кабеля согласно маркировке.
Примечание: чтобы подключить провод к подпружиненному контакту, необходимо нажать на белое уш-
ко, расположенное над клеммой, вставить провод и отпустить ушко.
Кабельный ввод
Держатель кабеля / «земля»
Клеммник
Перемычки
