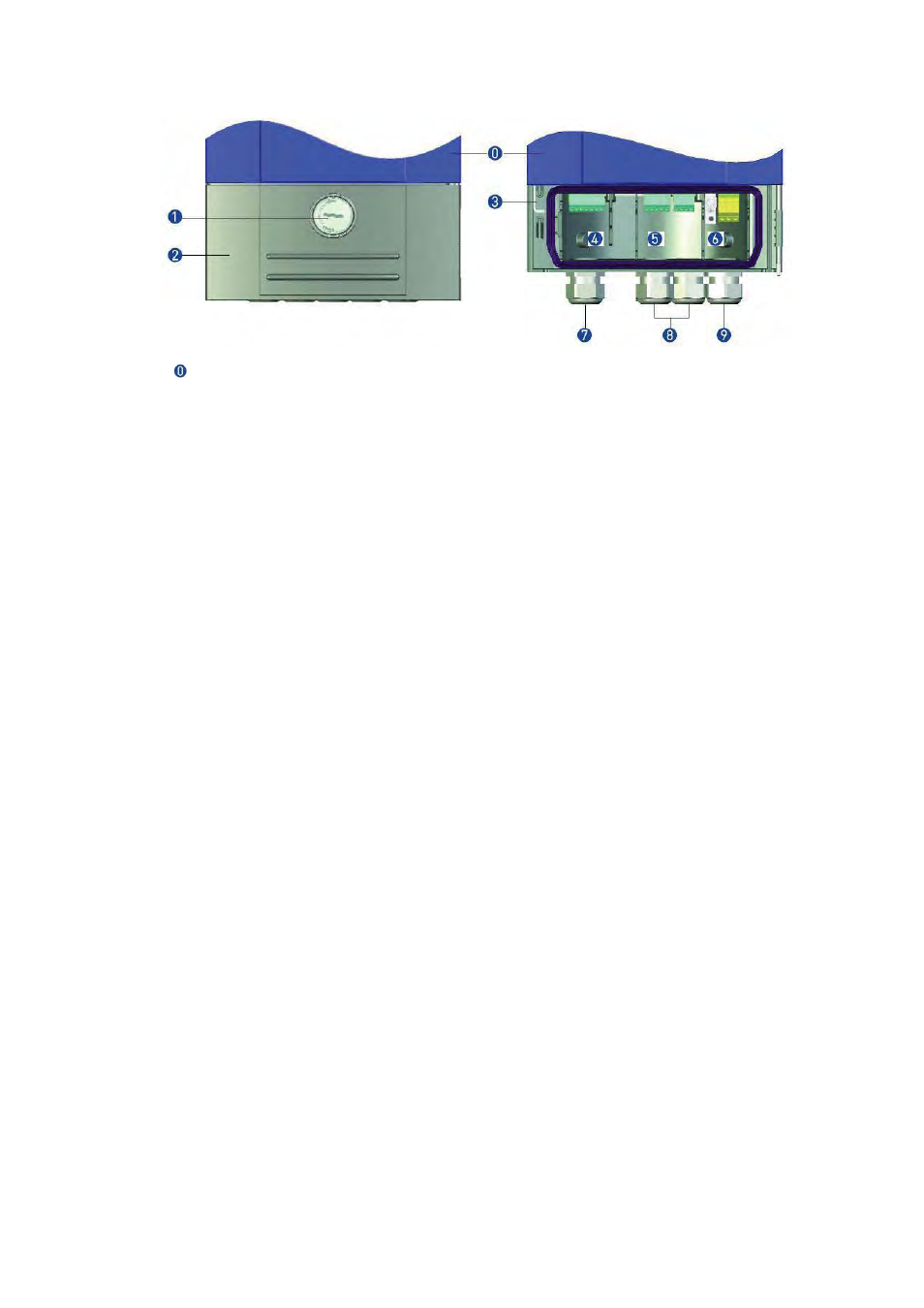

Крышка корпуса, отсек электроники
Фиксирующийвинт, ½ оборота влево/вправо для открытия/закрытия крышки 2
Крышка, закрывающая три отдельных отсека (отсек для подключения питания, отсек для под-
ключения сенсора и отсек для подключения входов/выходов)
Блокиратор открытия крышки
Клеммник для подключения сенсора, открывается отдельно
Клеммник для подключения входов/выходов
Клеммник для подключения питания, открывается отдельно и имеет защиту для применения
во взрывоопасных зонах
Кабельный ввод для подвода кабеля от сенсора
Кабельные вводы подвода кабеля входов/выходов
Кабельный ввод для подвода кабеля питания
9.5
Подключение питания к MFC 300 версий С, F и W
Обратите внимание!
•
Класс защиты IP65 и IP67 по IEC 529 / EN 60529, приравнивается к NEMA 4 / 4X и 6, в зависимости от вер-
сии.
•
Корпуса расходомеров, которые предназначены для защиты электронного оборудованияот попадания пыли
и влаги, всегда должны быть плотно закрыты. Длина пути утечки и воздушные зазоры определяются в со-
ответствии с VDE 0110 и IEC 664 для степени загрязнения 2. Цепи питания имеют категорию перенапряже-
ния III, а выходные цепи – категорию перенапряжения II.
•
Необходимо установить плавкий предохранитель в цепи питания, а также устройствозащитного отключе-
ния (выключатель, автоматический выключатель) для защиты электронного преобразователя.
100 … 230 Vac (
диапазон допустимых значений: – 15% … +10%)
•
Обратите внимание на данные, указанные на шильдике прибора - напряжение питания и диапазон частот
(50 … 60 Hz).
•
Провод защитного заземления PE следует подключать к отдельной клемме в клеммном отсеке конвертора
сигналов.
•
Схемы I – II, для подключения питания к конвертору сигналов и выполнения электрических соединений
между сенсором (первичным преобразователем) и конвертором сигналов, приведены в этом разделе.
12 … 24 Vdc (
диапазон допустимых значений: – 25% … +30%)
•
Обратите внимание на данные, указанные на шильдике прибора!
•
Если этого требует процесс измерения, подключите клемму «функциональноезаземление FE» на от-
дельную U-образную клемму в клеммном отсеке конвертора.
•
При использовании пониженного напряжения питания, необходимо либо применять устройствозащитного
разделения (PELV) (VDE 0100 / VDE 0106 и / или IEC 364 / IEC 536), либо следовать требованиям норма-
тивных документов, действующих в Вашем регионе.
•
Схемы I – II, для подключения питания к конвертору сигналов и выполнения электрических соединений
между сенсором (первичным преобразователем) и конвертором сигналов, приведены в этом разделе.
