42

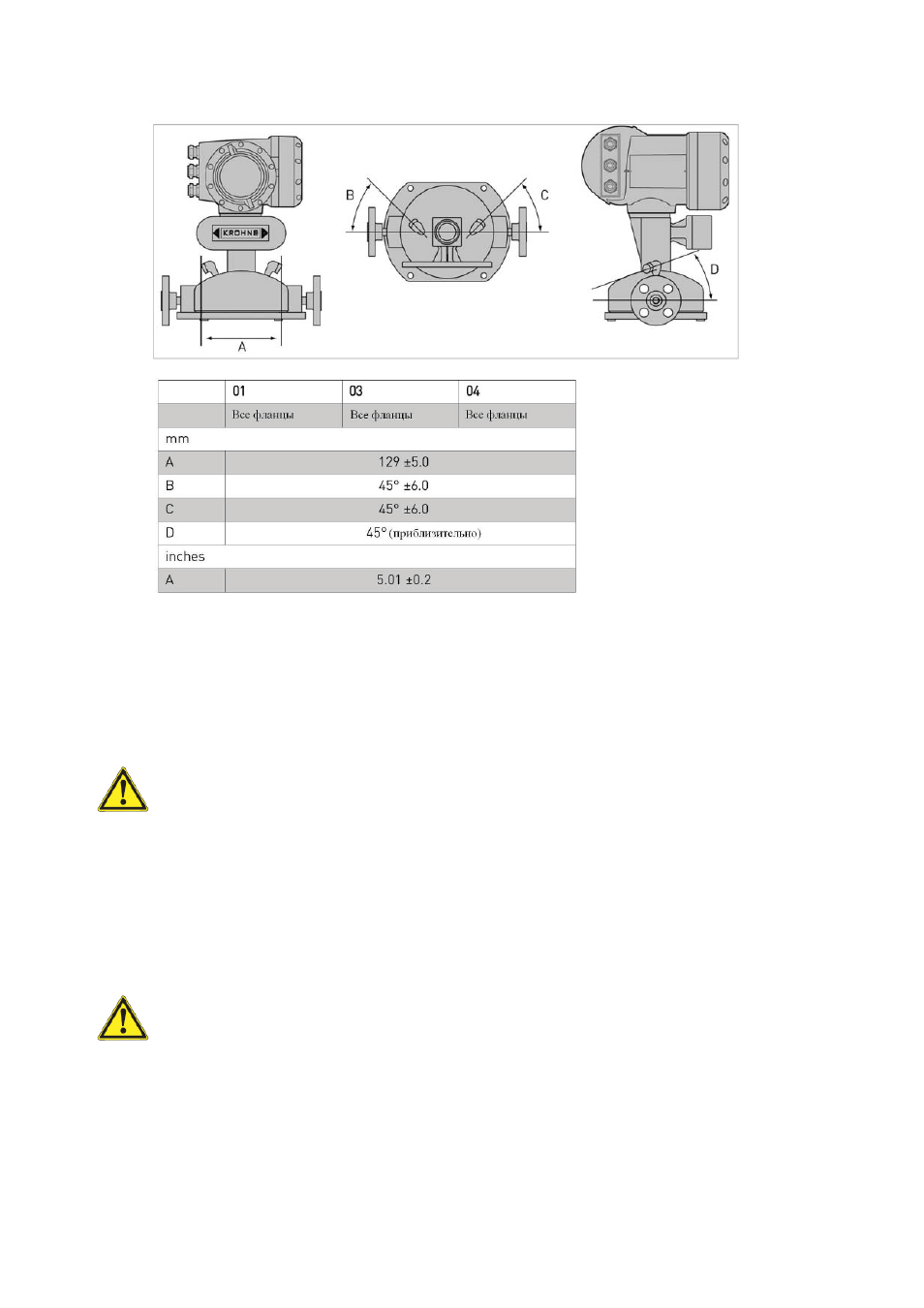

Размеры прибора, оснащенного огреваемой рубашкой и присоединениями для очистки прибора
6.7
Присоединения для очистки вторичной оболочки и разрывные мембраны
Опция очистки вторичной оболочки
Если был заказан вариант расходомера с системой промывки, то прибор будет оснащен штуцерами с внутренней
резьбой ¼ ” NPT. Эти присоединения имеют заглушки NPT и уплотнения из фторопласта (PTFE).
Важно:
Не удаляйте эти заглушки.
На заводе-изготовителе полость кожуха расходомера заполняется сухим азотом, поэтому любая жидкость,
попавшая внутрь, может повредить прибор. Заглушки разрешается снимать лишь для промывки внутренней
полости расходомера, если предполагается, что вышла из строя измерительная труба. Процедура промывки
может быть произведена только после снятия прибора с технологической линии и разгерметизации прибора.
Желательно произвести вышеуказанные действия как можно скорее после предположительногообнаруже-
ния неисправности.
Разрывные мембраны
Только, если при заказе оговаривалось наличие предохранительной (разрывной) мембраны, то только тогда рас-
ходомеры OPTIMASS 3000 оснащаются данным устройством. Опция разрывной мембраны ДОЛЖНА быть зака-
зана для тех применений, где рабочее давление выше предельно-допустимогодавления вторичной оболочки.
Давление, при котором предохранительная мембрана разрывается, составляет 20 bar при 20 °C.
Важно:
Разрывная мембрана изготавливается с учетом конкретного применения и в соответствии с рабочими усло-
виями и расходами согласно первоначального заказа. Если условия изменились, то проконсультируйтесьсо
специалистами фирмы KROHNE по поводу возможности эксплуатации прибора с имеющейся разрывной
мембраной.
Если измеряемый продукт является в той или иной мере взрывоопасным, то мы настоятельно рекомендуем
подсоединить систему дренирования к штуцеру NPT разрывной мембраны таким образом, чтобы при необ-
ходимости можно было откачать продукт в безопасную зону. Используйте дренажную трубу достаточно
большого размера, чтобы не допустить повышения давления в корпусе прибора.
Убедитесь в направлении стрелки, размещенной около присоединительного штуцера. Она должна быть
направлена от прибора.
