80

9.7

Комбинации входов / выходов

Полезная информация по входам и выходам прибора.

Обратите внимание

Все группы входов / выходов гальванически изолированы друг от друга и прочих элементов схемы прибо-

ра

Активный режим: конвертор сигналов генерирует сигналы на вторичный прибор и при этом не использу-

ется дополнительный источник питания или внутренний источник питания вторичного устройства; соблю-

дайте режимы работы входов/выходов

Пассивный режим: для формирования сигналов на вторичный прибор конвертор использует вспомога-

тельный источник питания или используетсявнутренний источник питания вторичного устройства; со-

блюдайте режимы работы входов/выходов

Схемы подключения входов / выходов приведены в разделе 9.9

Технические данные входов / выходов приведены в разделе 9.8

Электронный конвертер MFC 300 выпускается с различными вариантами входных / выходных модулей

В базовой конфигурации входов / выходов (Basic I/O) конвертор имеет один токовый выход, один им-

пульсный выход и два выхода состояния. Импульсный выход может быть сконфигурированкак выход со-

стояния, а один из выходов состояния – как дискретный вход (см. сводную таблицу входов / выходов)

Модульная конфигурация входов / выходов (Modular I/O) позволяет оснастить конвертор различными вы-

ходными модулями в зависимости от применения (см. сводную таблицу входов / выходов)

При эксплуатации прибора во взрывоопасных зонах, для MFC 300 C (компактная версия) и MFC 300 F
(

разнесенная версия) доступны все варианты входных / выходных сигналов в корпусах с видом защиты

EEx - d

или EEx – e

В комбинации с другими модулями возможно применение различных шин (Bus - System I/O), в том числе

и с искробезопасным выходом (см. сводную таблицу входов / выходов)

Последние три позиции идентификатора блока электроники CG обозначают конфигурацию входов / выхо-

дов, см. примеры ниже

Расшифровка используемых аббревиатур и обозначений приведена в таблице на

стр. 82

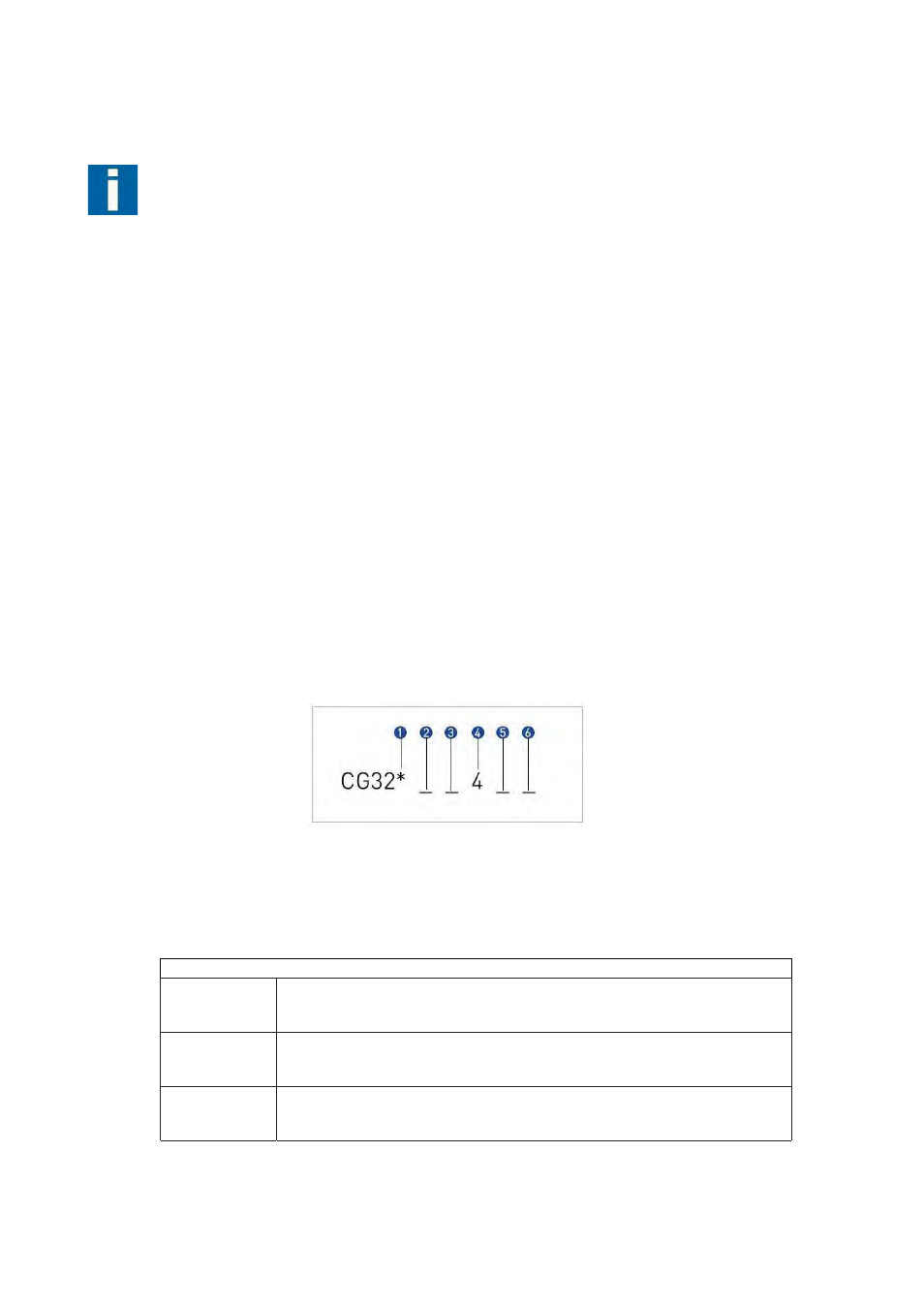

Примеры кодировки CG для идентификации типа блока электроники:

Тип конвертора

Питание

Версий дисплея

Версия входов / выходов

Первый опциональный модуль для клемм А

Второй опциональный модуль для клемм В

Примеры CG-кодификации:

CG 320 11 100

100 … 230 Vac

и стандартный дисплей / базовая конфигурация входов / выходов:

I

a

или I

p

и S

p

/C

p

и S

p

и P

p

/S

p

(

см. таблицу на стр. 81)

CG 320 11 7FK

100 … 230 Vac

и стандартный дисплей / модульная конфигурация входов / выходов:

I

a

или P

n

/S

n

и опциональный модуль P

N

/S

N

и C

N

(

см. таблицу на стр. 81)

CG 320 81 4EB

24 Vdc

и стандартный дисплей / модульная конфигурация входов / выходов:

I

a

и P

a

/S

a

и опциональный модуль P

p

/S

p

и I

p

(

см. таблицу на стр. 81)
