135
•

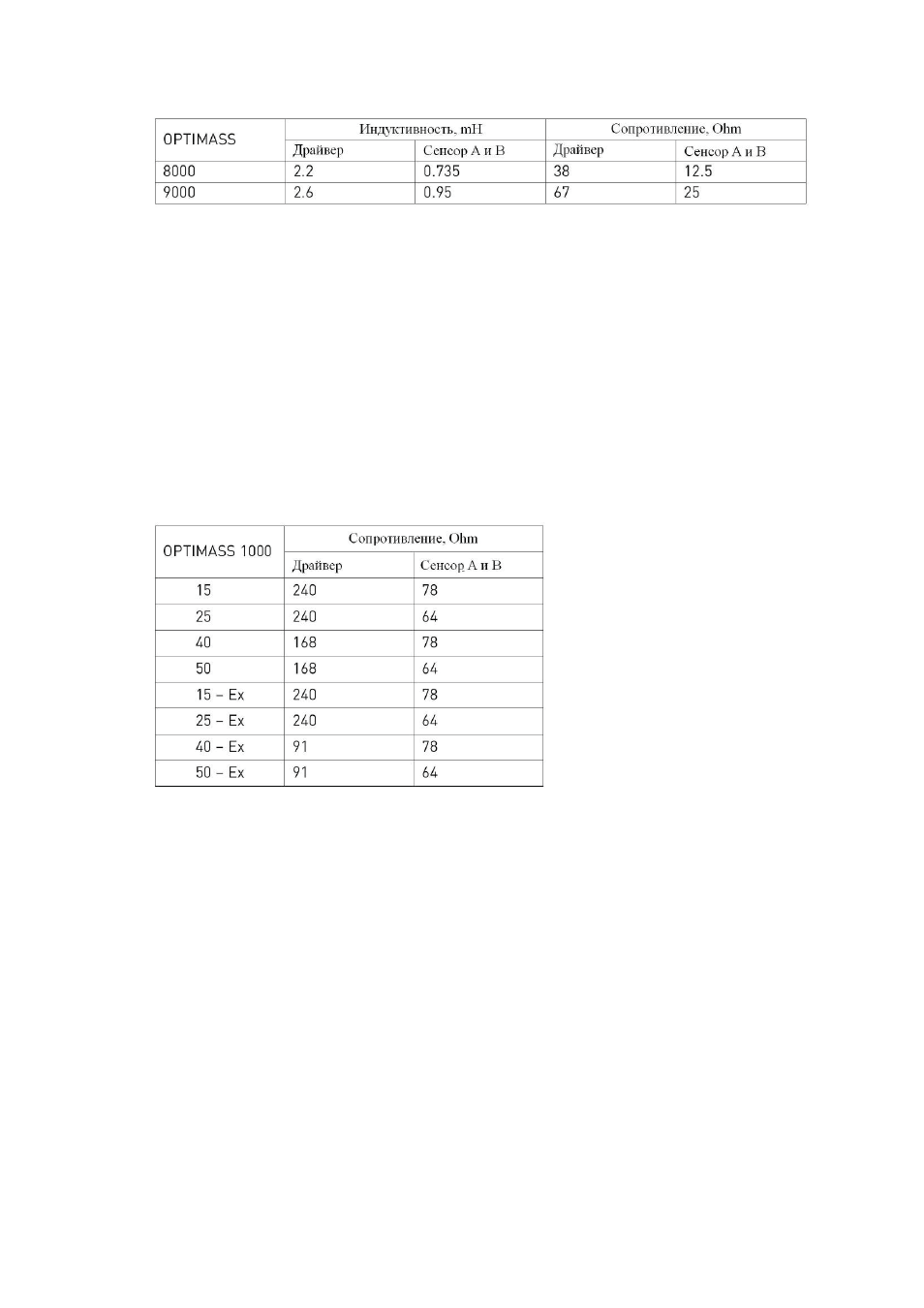

Данные, приведенные в таблице, представляют собой примерные значения.
•
Драйвер подключается белым и коричневым проводом
•
Сенсор A подключается оранжевым и черным проводом; сенсор В – серым и синим проводом.
•
Датчик температуры подключается красным и фиолетовым проводом. Его сопротивление равно 108 Ohm при
температуре 20
0
С (если используетсятермометр сопротивления с градуировкой Pt100), или 540 Ohm при
температуре 20
0
С (если используетсятермометр сопротивления с градуировкой Pt500).
•
Сопротивления датчиков, которые выходят за вышеозначенные пределы, могут указывать на обрыв цепи.
При этом прибор может не выходить в режим измерения или иметь большую погрешность измерения.
•
Все цепи должны быть изолированы от «земли» (корпуса прибора) и друг от друга: сопротивление изоляции
> 20
МОм. Если имеет место замыкание на землю, прибор может не выходить в режим измерения
Внимание:
Возможный отказ первичного преобразователя может обозначать, что во вторичной оболочке находится
жидкость. В любом случае необходимо снять давление в линии и, с соблюдением условий безопасности,
демонтировать прибор с трубопроводав кратчайшие сроки
•
Данные, приведенные в таблице, представляют собой примерные значения.
•
Драйвер подключается черным и серым проводом
•
Сенсор A подключается белым и желтым проводом; сенсор В - зеленым и фиолетовым проводом.
•
Датчик температуры подключается красным и синим проводом; его сопротивление равно 530 …550 Ohm при
температуре окружающей среды.
•
Сопротивление датчика напряженности измерительной трубы должно быть в пределах 420 …560 Ohm
•
Сопротивления датчиков, которые выходят за вышеозначенные пределы, могут указывать на обрыв цепи.
При этом прибор может не выходить в режим измерения или иметь большую погрешность измерения.
•
Все цепи должны быть изолированы от «земли» (корпуса прибора) и друг от друга: сопротивление изоляции
> 20
МОм. Если имеет место замыкание на землю, прибор может не выходить в режим измерения
Внимание:
Возможный отказ первичного преобразователя может обозначать, что во вторичной оболочке находится
жидкость. В любом случае необходимо снять давление в линии и, с соблюдением условий безопасности,
демонтировать прибор с трубопроводав кратчайшие сроки
