Монтаж – Инструкция по эксплуатации KROHNE OPTIWAVE 5200 C_F Quickstart RU
Страница 9
Монтаж
2
9
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Более подробную информацию по номинальному давлению, смотрите в главе «Технические
данные» настоящего руководства.
Никаких дополнительных изменений (понижения) не возникает при температуре окружающей среды
ниже 0°C / 0°F. Температура технологического присоединения должна соответствовать
температурному диапазону материала уплотнительной прокладки. Информацию по номинальному
давлению, смотрите в разделе «Технические данные» настоящего руководства.

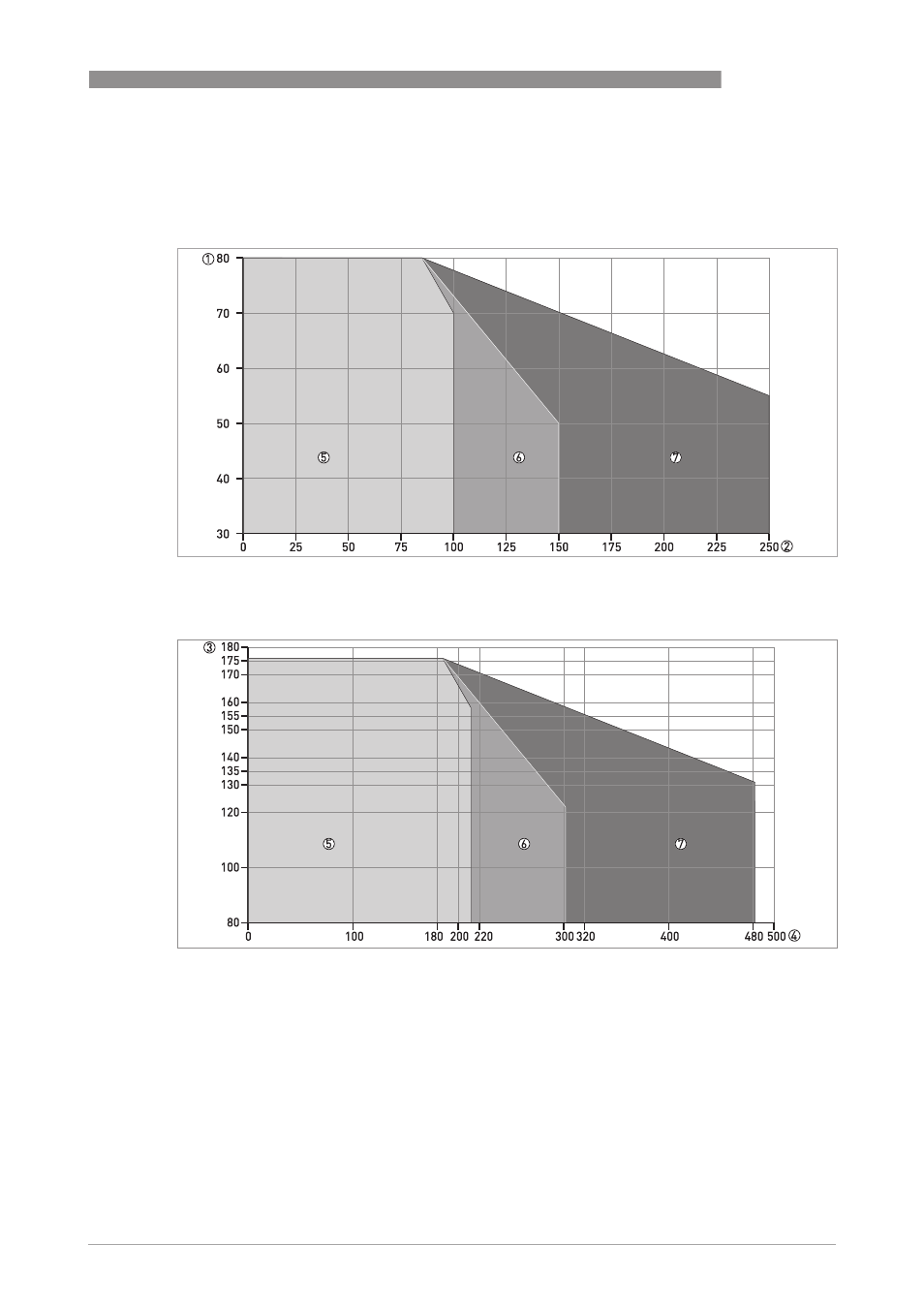

Температура окружающей среды / температура на фланце, фланцевое и резьбовое
присоединение, °C
P
иcyнoк 2-6: Температура окружающей среды / температура на фланце, фланцевое и резьбовое присоединение, °C
Температура окружающей среды /температура на фланце, фланцевое и резьбовое
присоединение, °F
P
иcyнoк 2-7: Температура окружающей среды /температура на фланце, фланцевое и резьбовое присоединение, °F
1 Максимальная температура окружающей среды, °C
2 Максимальная температура на фланце, °C
3 Максимальная температура окружающей среды, °F
4 Максимальная температура на фланце, °F
5 Волновая рупорная антенна из PP
6 Волновые рупорные антенны из PTFE. Металлическая рупорная и волноводная антенны (стандартная температурная версия).
7 Металлическая рупорная и волноводная антенны (высокотемпературная версия)
