3
Электрический монтаж
26
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
• Ослабьте фиксирующий винт с помощью шестигранного ключа на 2,5 мм.
• Поверните крышку против часовой стрелки с помощью ленточного ключа.
• Снимите крышку.
Необходимое оборудование:
• Маленькая шлицевая отвёртка (в комплект поставки не входит)
Настройка:
1 Не отсоединяйте защитный корд от крышки клеммного отсека. Повесьте крышку клеммного отсека
рядом с корпусом.
2 Отсоедините штекерный разъём от печатной платы.
3 Подсоедините электрические провода к данному разъёму. Установите штекерный разъём на
печатную плату. Плотно зажмите уплотнения кабельных вводов.
Откройте крышку клеммного отсека.
P

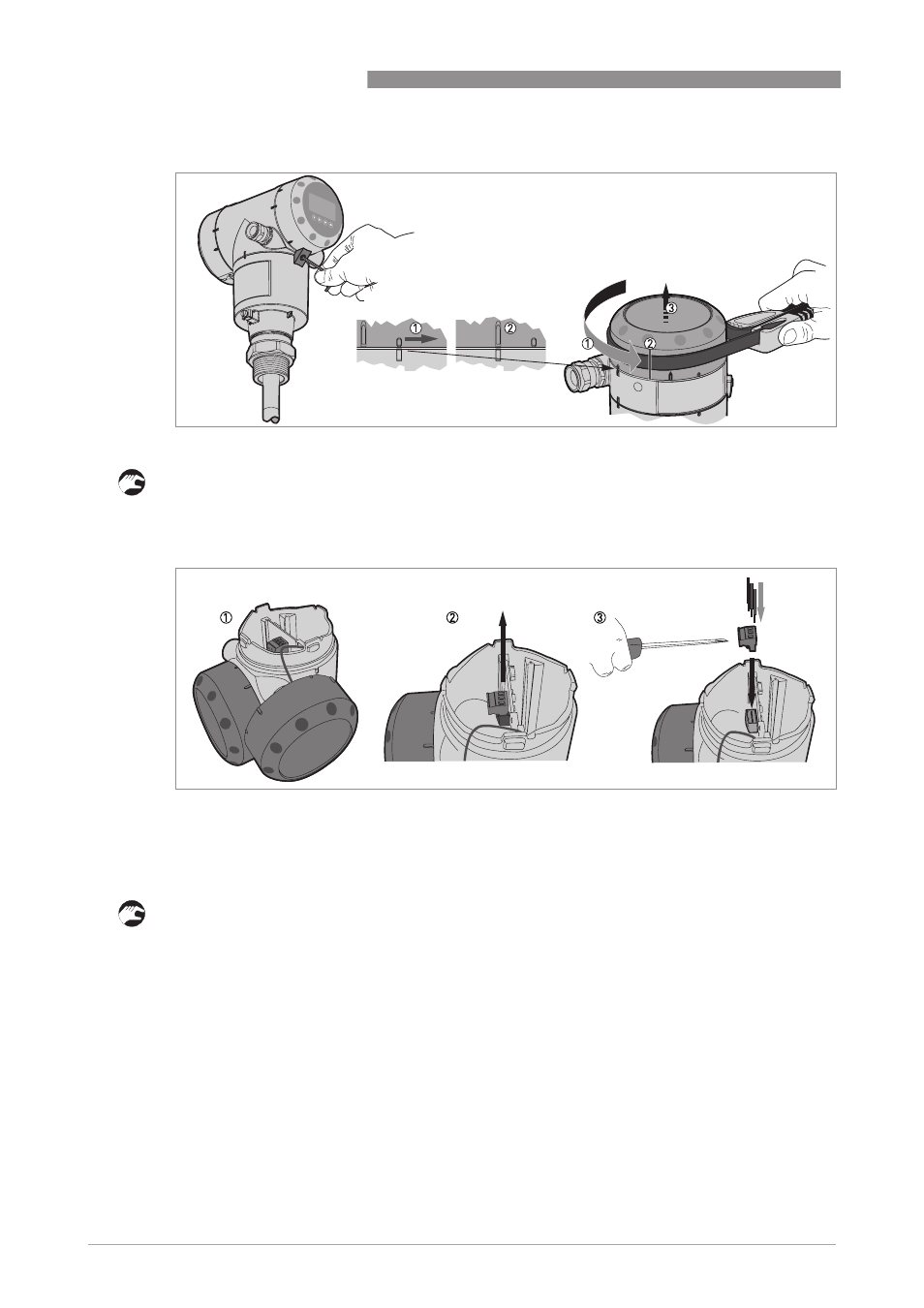

иcyнoк 3-2: Как открыть крышку клеммного отсека
P
иcyнoк 3-3: Выполнение электрических подключений
