4
Эксплуатация
36
OPTIWAVE 5200 C/F
www.krohne.com 02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
4.1
Общие примечания
Подробную информацию о настройке прибора смотрите в инструкции.
4.2
Цифровой графический дисплей
4.2.1
Расположение информации на экране локального дисплея
4.2.2 Назначение кнопок управления

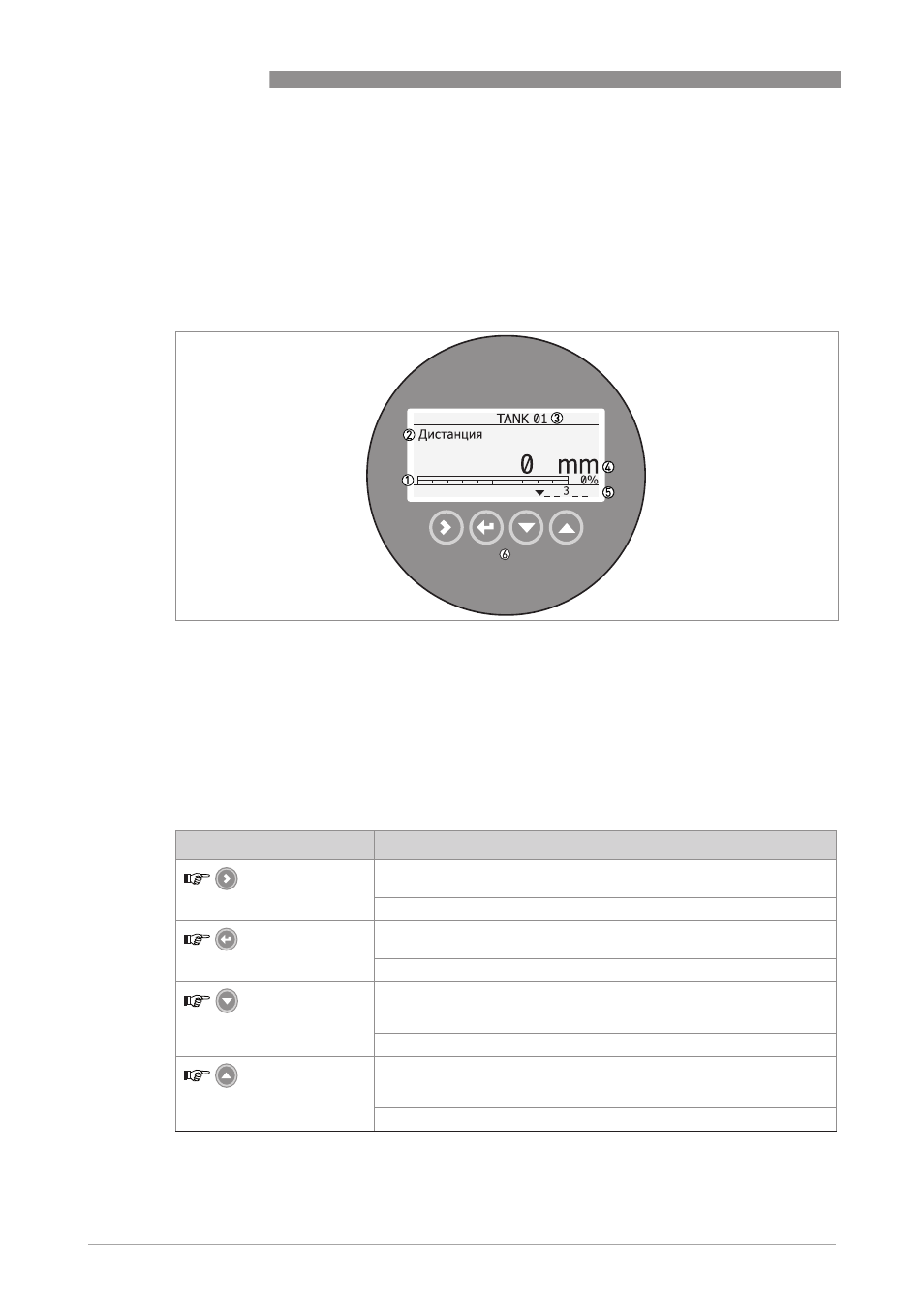

P иcyнoк 4-1: Расположение информации на экране локального дисплея в стандартном режиме (режиме измерения)
1 Значение токового выхода в процентах (индикатор барограф и текст – показываются тогда, когда функция токового выхода
соответствует функции измеренного значения, отображаемой на экране в стандартном режиме)
2 Измеряемое значение (например, дистанция)
3 Индикатор состояния прибора (символы NE 107)
4 Место установки прибора (номер позиции)
5 Символ обновления данных измерения (символ появляется каждый раз, когда происходит обновление данных)
6 Измеряемое значение и единица измерения
7 Состояние прибора (маркеры)
8 Кнопки управления (смотри таблицу в следующем разделе)
Кнопка управления Функция
[ Вправо]
Режим измерения:Войдите в пункт меню Информация (войдите в
режим настройки)
Режим настройки: Перемещение курсора вправо
[ Возврат / Выход]
Режим измерения:Изменение единиц измерения (м, см, мм, дюйм,
фут)
Режим настройки: Выход
[ Вниз]
Режим измерения: Изменение типа измерения (дистанция,
уровень, выход (%), выход (мА), преобразование, преобразование
незаполненного объема, отражение) 1
Режим настройки: Уменьшение значения или выбор параметра
[ Вверх]
Режим измерения: Изменение типа измерения (дистанция,
уровень, выход (%), выход (мА), преобразование, преобразование
незаполненного объема, отражение)
1
Режим настройки: Увеличение значения или выбор параметра
1 Если вы создали градуировочную таблицу объема и массы в пункте меню 2.8.1 INPUT TABLE (Ввод таблицы), в списке типов
измерений отразятся пункты "Conversion" (Преобразование) и "Ullage Conv". (Преобразование незаполненного объема).
