2
Монтаж
14
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Антенна должна выступать за пределы установочного патрубка. Если необходимо, используйте
антенный удлинитель. Но если крыша ровная и поверхность патрубка симметрична ей, то
необходимость в выводе антенны за пределы установочного патрубка отсутствует. В этом случае
измерительный диапазон прибора увеличивается.
Выполните запись спектра пустой емкости (см. раздел Эксплуатация) для устранения сигналов
помех с помощью фильтра.
Приборы с металлической рупорной антенной
P

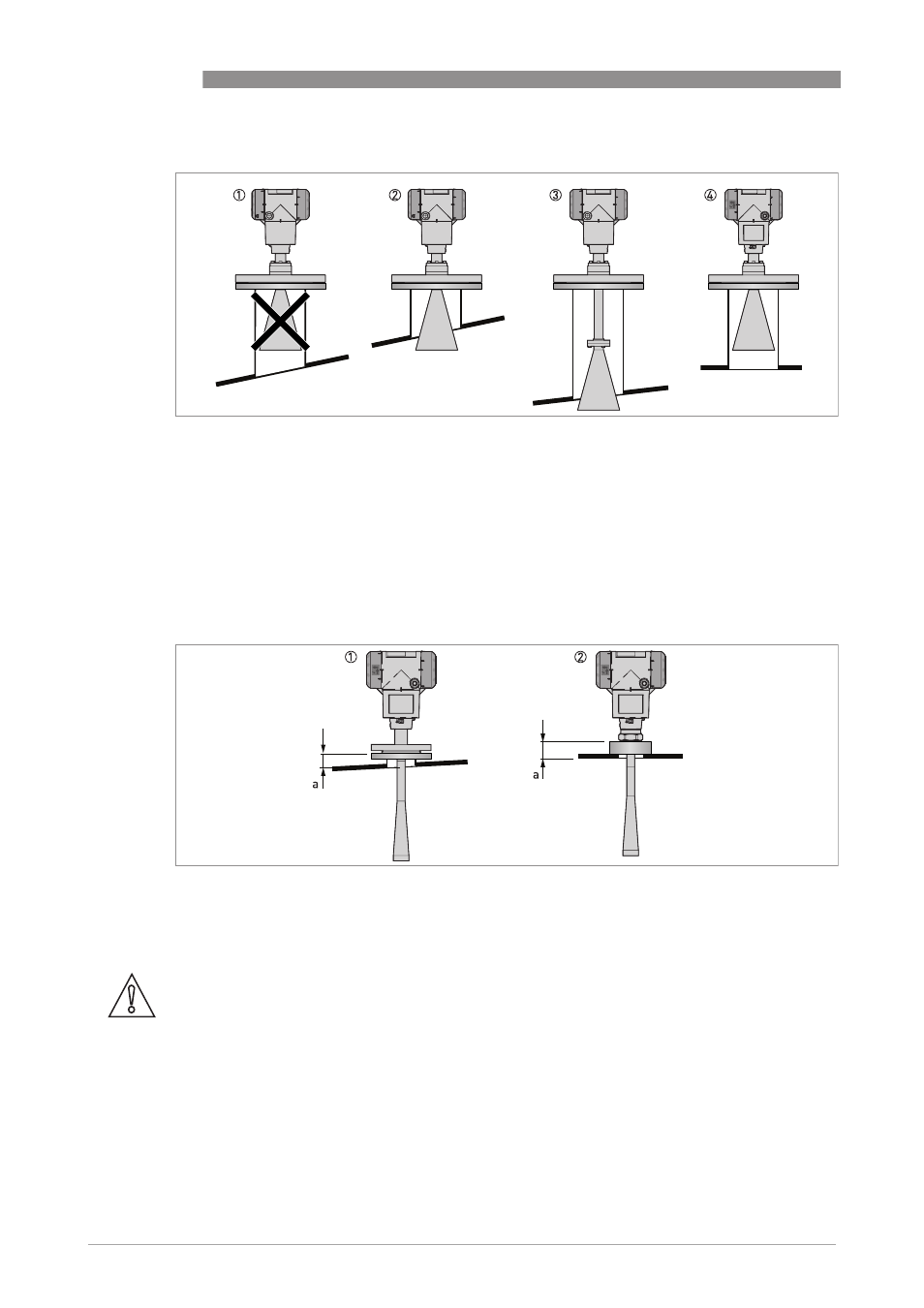

иcyнoк 2-15: Приборы с металлической рупорной антенной
1 Если крыша емкости не ровная, то антенна должна выходить за пределы установочного патрубка.
2 Короткий установочный патрубок
3 Длинный установочный патрубок (прибор с антенным удлинителем)
4 Если крыша ровная и поверхность патрубка симметрична ей, то необходимость в выводе антенны за пределы установочного
патрубка отсутствует. В этом случае измерительный диапазон прибора увеличивается.
Приборы с волновыми рупорными антеннами из PTFE или PP
P
иcyнoк 2-16: Приборы с волновыми рупорными антеннами из PTFE или PP
Рекомендуемая высота технологического присоединения, a = 44...200 мм / 1,7...7,87¨
1 Прибор с волновой рупорной антенной из PTFE и фланцевым присоединением. Опционально доступны удлинители (100 мм /
4¨, 200
мм / 8¨ и 300 мм / 12¨) для длинных патрубков.
2 Прибор с волновой рупорной антенной из PP (полипропилена) и резьбовым присоединением
Осторожно!
При наличии сигналов помех измерения прибора будут неправильными. Возмущения могут быть
вызваны:
• Наличием предметов в емкости.
• Наличием острых граней, находящихся на пути распространения радарного луча.
• Наличием резких изменений диаметра емкости, находящихся на пути распространения
радарного луча.
