Электрический монтаж
3
35
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Шина PROFIBUS PA/DP network (не взрывозащищенная)
P

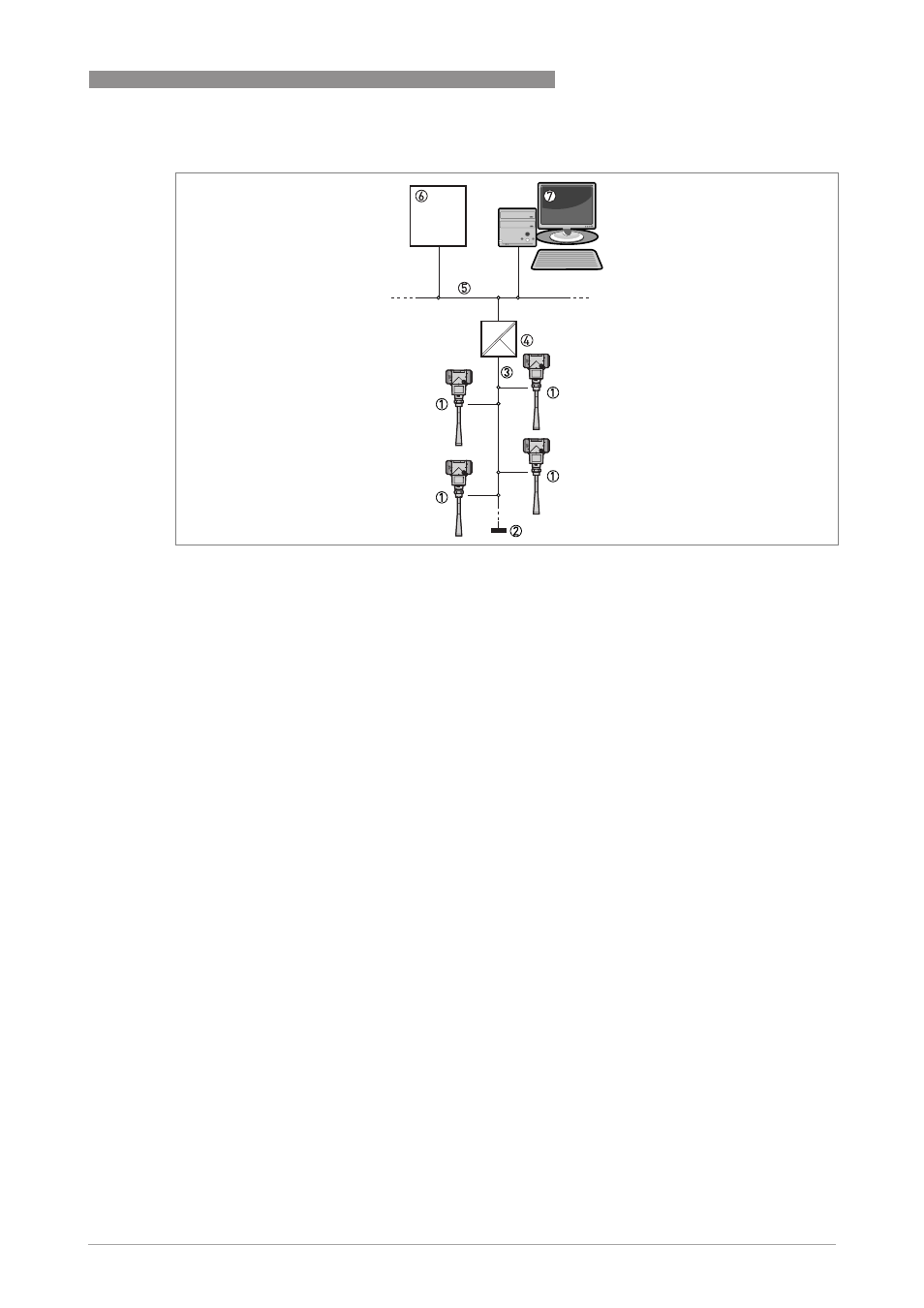

иcyнoк 3-14: Шина PROFIBUS PA/DP network (не взрывозащищенная)
1 Полевое устройство
2 Терминатор шины
3 Сегмент шины PROFIBUS PA
4 Разветвитель сегмента (связь PA/DP)
5 Линия шины PROFIBUS DP
6 Контроллер (PLC/класс 1 главное устройство)
7 Инженерное обеспечение или рабочая станция оператора (Инструмент управления/класс 2 главное устройство)
