2
Монтаж
10
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
2.7.2
Рекомендуемое монтажное положение
Осторожно!
Необходимо следовать данным рекомендациям, чтобы измерения производились правильно. Это
влияет на работу прибора.
P

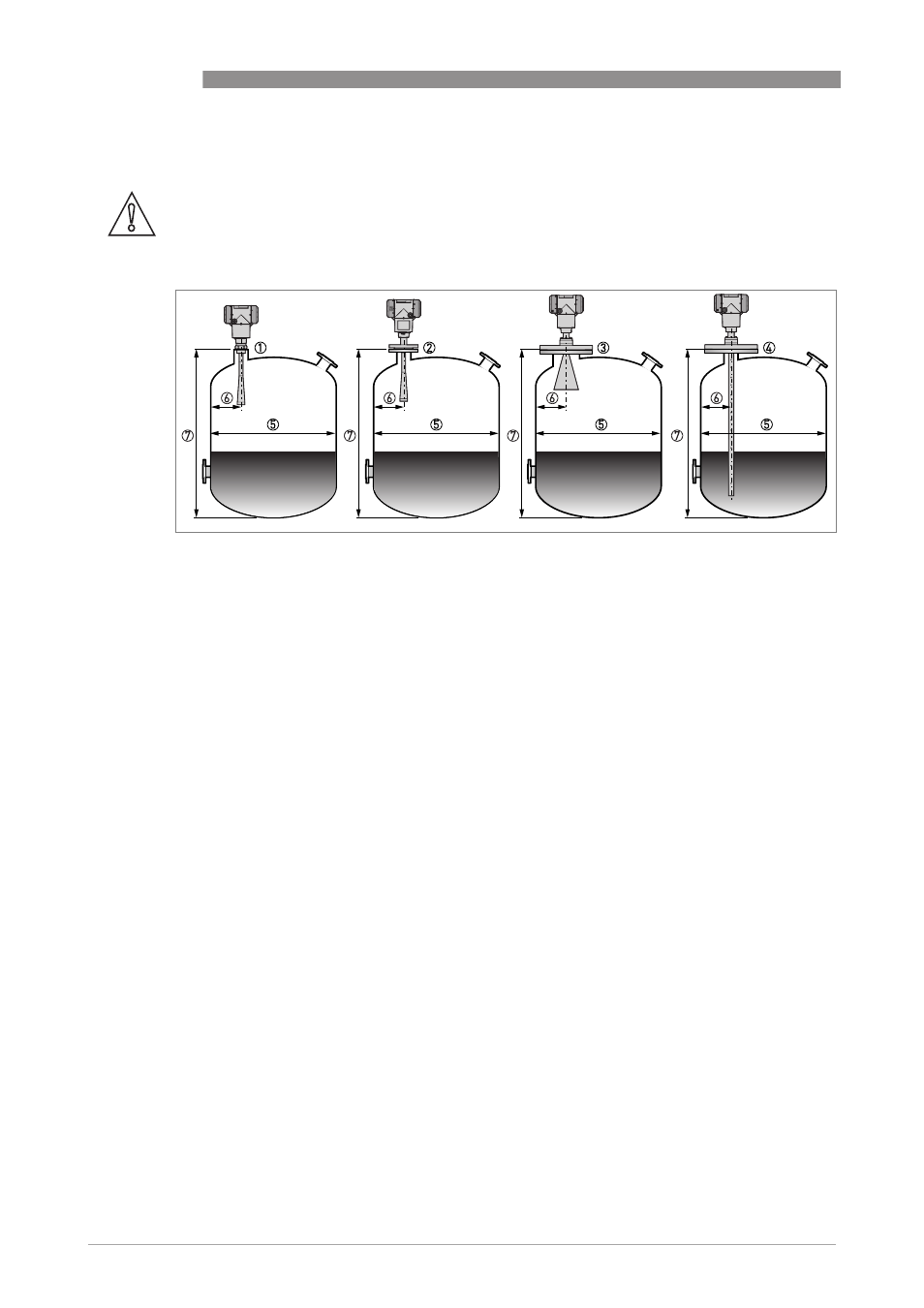

иcyнoк 2-8: Рекомендуемые монтажные позиции для жидкостей, паст и суспензий
1 Бобышки для волновой рупорной антенны из полипропилена (PP)
2 Патрубки для волновой рупорной антенны из PTFE
3 Патрубки для металлической рупорной антенны DN150 или DN200
4 Патрубки для волноводных антенн
5 Диаметр емкости
6 Минимальное расстояние от патрубка или раструба до стенки емкости (зависит от типа и размера антенны – см. пункты 1, 2
,
3 и 4 данного списка):
-
волновая рупорная антенна из PP/PTFE (1 и 2): 1/7 × высоты емкости
-
металлическая рупорная (3): 1/10 × высоты емкости
-
волноводная (4): Здесь нет ограничений по минимальному расстоянию от волноводной антенны до металлических стенок
емкости или других металлических объектов
Максимальное расстояние от патрубка до стенки емкости (зависит от типа и размера антенны – см. пункты 1, 2 и 3 данного
списка):
-
Волновая рупорная антенна из PP/PTFE (1 и 2): 1/3 × диаметр емкости
-
Металлическая рупорная (3): 1/3 × диаметр емкости
-
Волноводная антенна (4): Здесь нет ограничений по максимальному расстоянию от волноводной антенны до металлических
стенок емкости или других металлических объектов
7 Высота емкости
