3
Электрический монтаж
28
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
Подробная информация по электрическим подключениям, смотрите Компактное исполнение на
странице 25.
Более подробная информация о кабеле связи между удаленным конвертером и корпусом антенны
содержится в руководстве.
Соединения между удаленным конвертером и корпусом антенны

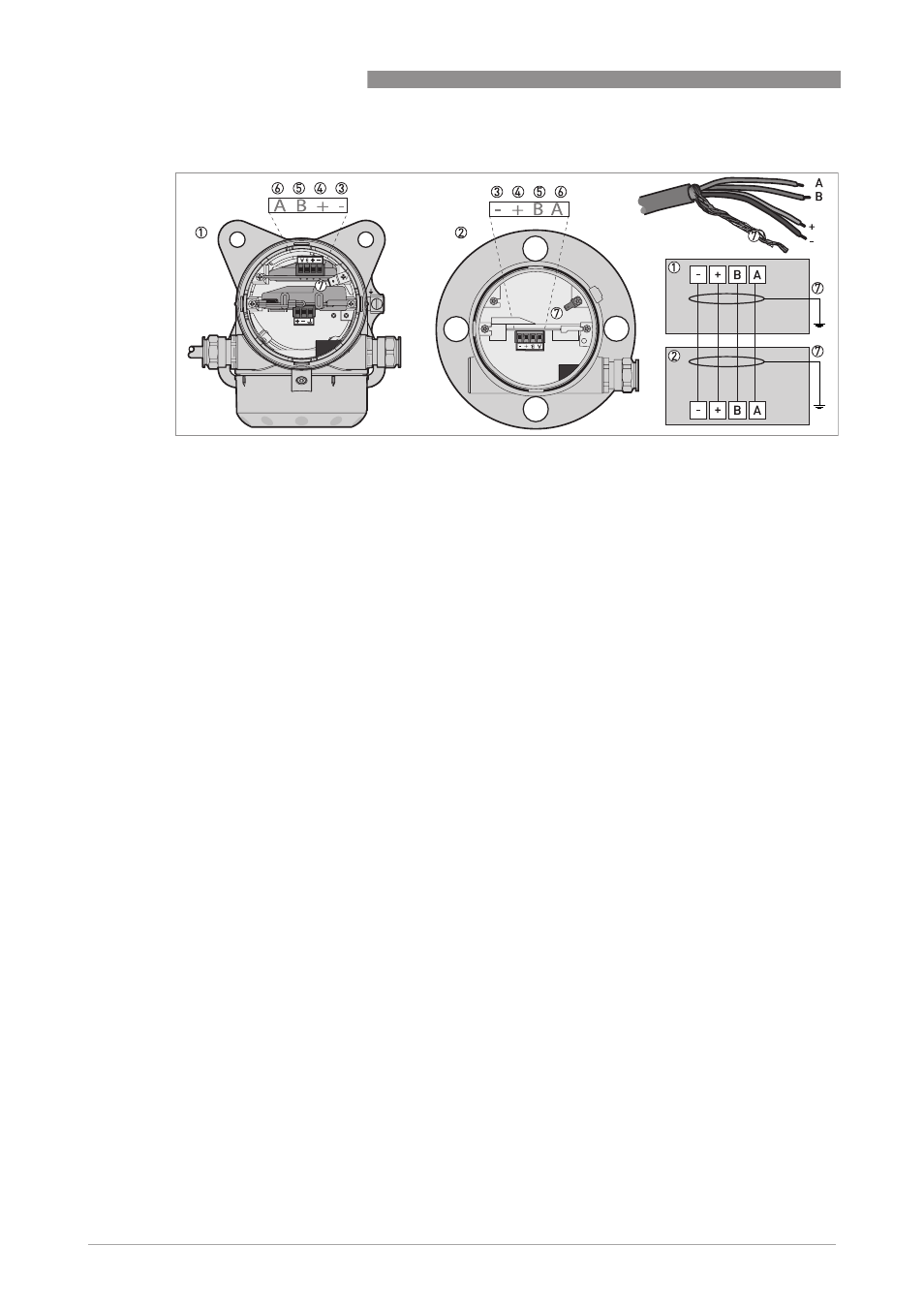

P
иcyнoк 3-6: Соединения между удаленным конвертером и корпусом антенны
1 Конвертер сигналов раздельного исполнения
2 Корпус антенны
3 Источник питания: напряжение -
4 Источник питания: напряжение +
5 Сигнальный кабель В
6 Сигнальный кабель A
7 Экранирующий проводник (присоединен к ножевому разъему в корпусе удаленного конвертера и корпусе антенны )
