3
Электрический монтаж
30
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
3.4
Минимальное напряжение источника питания
Используйте данные графики для определения минимального напряжения источника питания при
текущей нагрузке в цепи выходного сигнала.
Приборы общепромышленного исполнения и приборы, разрешенные для применения во
взрывоопасных зонах (Ex i / IS)
P

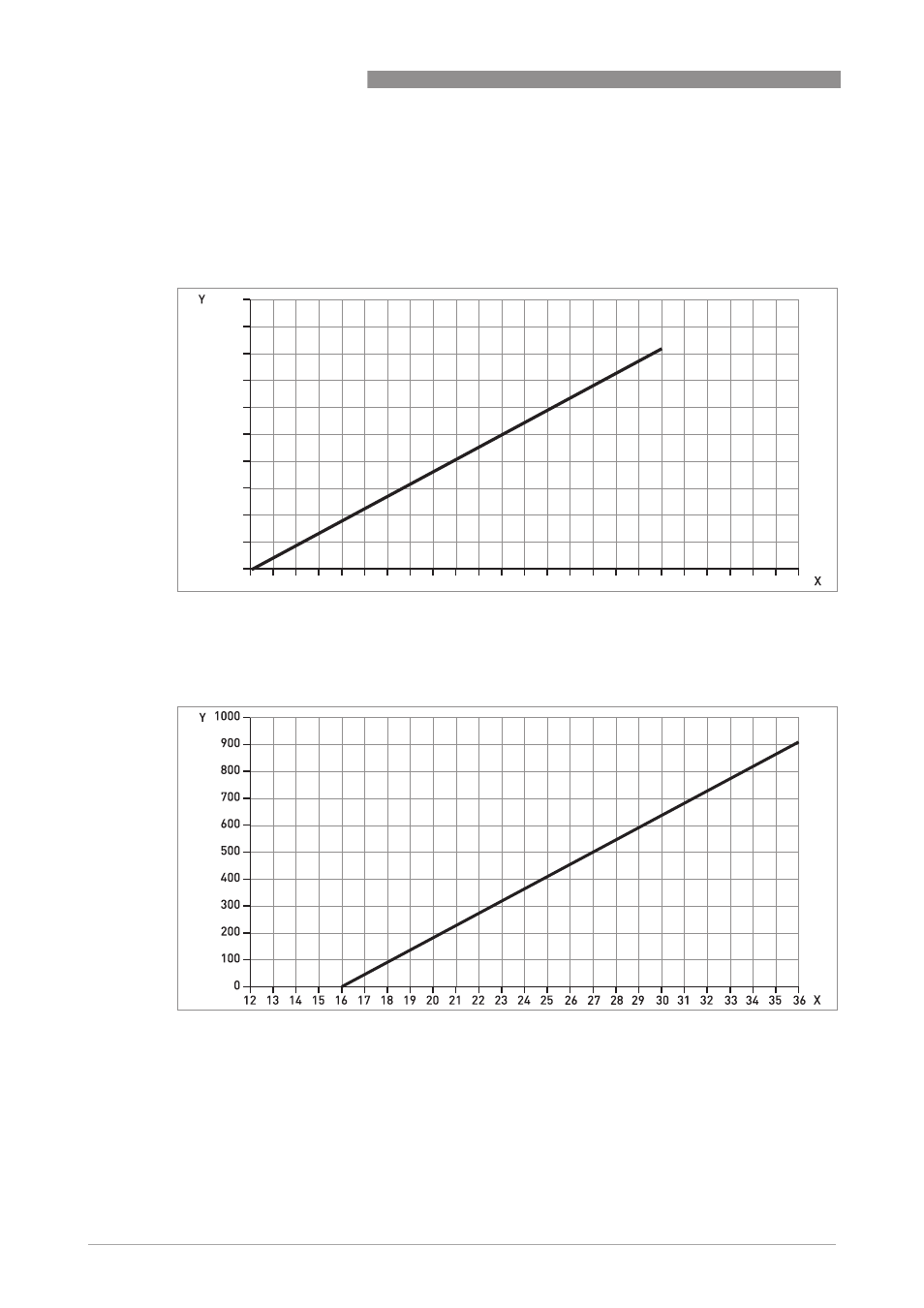

иcyнoк 3-8: Минимальное напряжение источника питания при выходном токе 22 мА на клеммах прибора(общепромышленное
исполнение и исполнение для работы во взрывоопасных зонах (Ex i / IS))
X:
Напряжение питания U [В пост. тока]
Y:
Нагрузка в цепи выходного сигнала R
L
[
Ом]
Приборы, разрешенные для применения во взрывоопасных зонах (Ex d / XP/NI)
P
иcyнoк 3-9: Минимальное напряжение источника питания при выходном токе 22 мА на клеммах прибора (исполнение для работы
во взрывоопасных зонах (Ex d / XP/NI))
X:
Напряжение питания U [В пост. тока]
Y:
Нагрузка в цепи выходного сигнала R
L
[
Ом]
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
0
100
200
300
400
500
600
700
800
900
1000
