Электрический монтаж
3
29
OPTIWAVE 5200 C/F
www.krohne.com
02/2012 - 4002697902 - QS OPTIWAVE 5200 R02 ru
3.2
Приборы невзрывозащищённого исполнения
3.3
Приборы взрывозащищённого исполнения
P

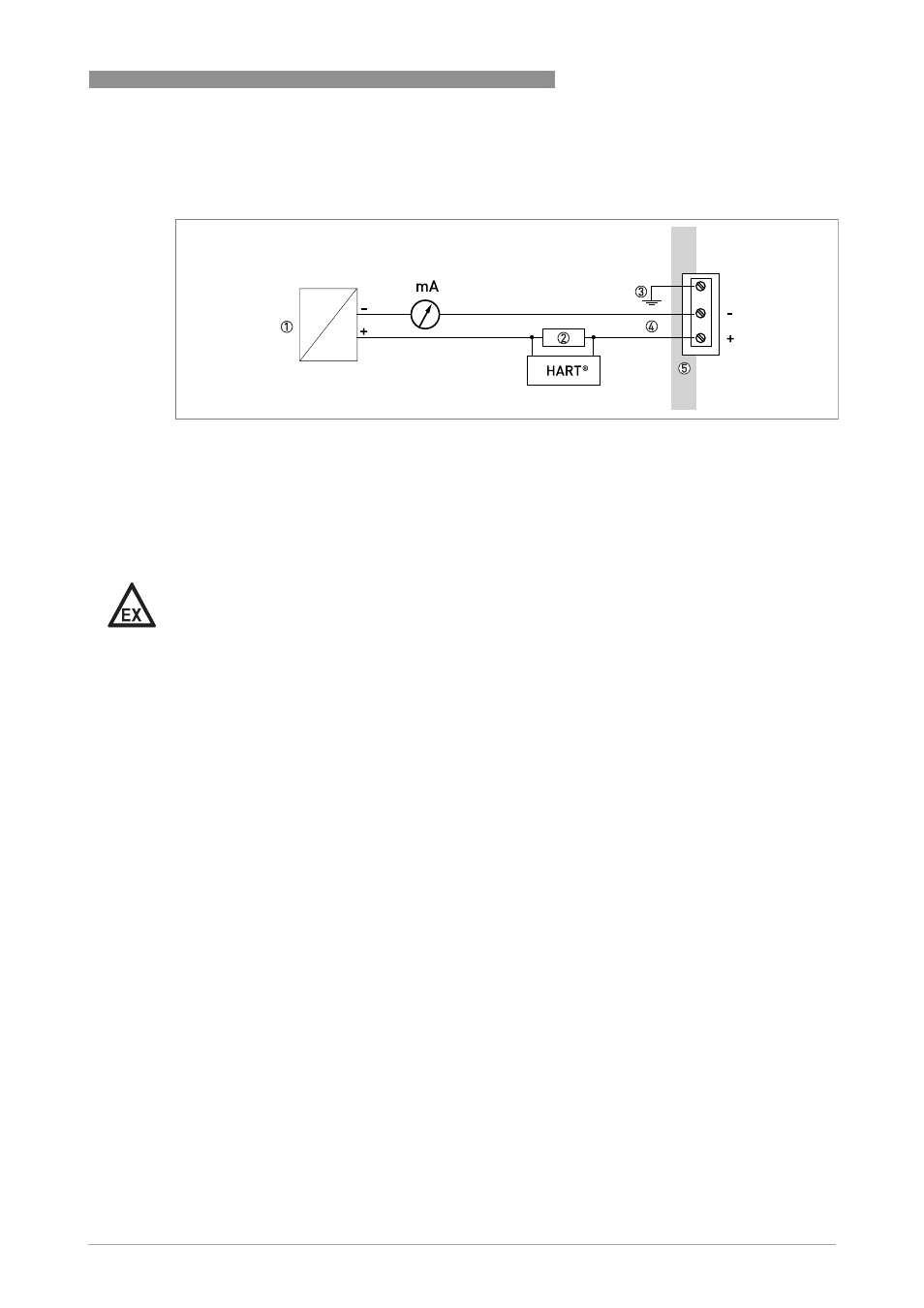

иcyнoк 3-7: Электрическое подключение для невзрывозащищённых приборов
1 Источник питания
2 Резистор для связи по HART
®
-
протоколу
3 Опциональное подсоединение к клемме заземления
4 Выход: 12...30 ВDC при выходном токе 22 мА непосредственно на клеммах прибора
5 Устройство
Опасность!
Электрические данные приборов, эксплуатирующихся во взрывоопасных зонах, описаны в
соответствующих сертификатах взрывозащиты и дополнительных инструкциях (ATEX, IECEx,
cFMus, ...).
Данная документация имеется на компакт-диске, входящем в комплект поставки
прибора, или может быть бесплатно загружена с интернет-сайта изготовителя (Документация
и ПО)
